Marciapiede base

Questo componente sezione tipo consente di inserire collegamenti che definiscono un marciapiede di calcestruzzo con viali facoltativi.

Fa parte di un gruppo di componenti sezione tipo introduttivi utilizzati per la modellazione di sezioni stradali semplici nonché per l'esercitazione e la formazione.

Associazione

Il punto di associazione si trova sul bordo interno della fascia laterale interna.

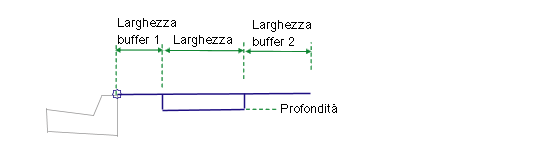

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Description	Tipo	Default
Side	Indica il lato sul quale viene inserito il componente sezione tipo.	Sinistro / Destro	Destro
Larghezza	Larghezza del marciapiede di calcestruzzo	Numerico, positivo	1.8 m 6.0 piedi
Depth	Spessore del marciapiede di calcestruzzo	Numerico, positivo	0.1 m 0.333 piedi
Larghezza fascia laterale 1	Larghezza della fascia laterale interna	Numerico, positivo	0 piedi, m
Larghezza fascia laterale 2	Larghezza della fascia laterale esterna	Numerico, positivo	0 piedi, m

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametri obiettivo: Nessuno.

Parametri di output

Nessuno.

Funzionamento

I collegamenti per la fascia laterale interna, il marciapiede e la fascia laterale esterna sono inseriti verso l'esterno dal punto di associazione alla pendenza orizzontale. Le fasce laterali potrebbero essere omesse impostandone la larghezza su zero.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo disegna la fascia laterale e il marciapiede in base ai parametri di input specificati.

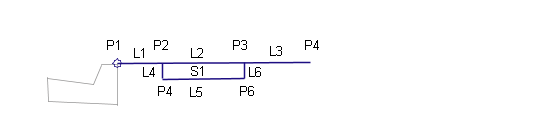

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codes	Description
P2	Sidewalk_In	Bordo interno del marciapiede sulla finitura
P3	Sidewalk_Out	Bordo esterno del marciapiede sulla finitura
L1	Top Datum
L2	Top Sidewalk	Collegamenti superiori della struttura del marciapiede
L3	Top Datum
L4 - L6	Sidewalk Datum
S1	Sidewalk	Area in calcestruzzo del marciapiede
