Questo componente sezione tipo crea una rappresentazione in sezione trasversale delle corsie di percorrenza per sezione stradale con doppia pendenza trasversale, dove le corsie interne ed esterne hanno valori diversi di pendenza verso il basso.
Questo componente sezione tipo viene utilizzato per le corsie interne su autostrade a doppia carreggiata con doppia pendenza trasversale. La struttura della pavimentazione è conforme agli standard descritti in "Struttura del marciapiede su sezioni pavimentate" nel Manuale dell'utente di AutoCAD Civil 3D.
Associazione
Il punto di associazione si trova sul bordo interno della corsia sulla superficie di finitura. Questo componente può essere collegato al lato sinistro o destro.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Side |
Specifica il lato in cui inserire il componente sezione tipo |
Sinistro / Destro |
Destro |
|
Punto colmo stradale sulla parte interna |
Specifica che il ciglio interno della corsia deve essere codificato come colmo stradale |
Yes/No |
No |
|
Larghezza interna |
Larghezza delle corsie interne |
Numerico, positivo |
3.6 m 12.0 piedi |
|
Pendenza % interna di default |
Pendenza % di default delle corsie interne da utilizzare se la sopraelevazione del tracciato non è definita |
Numerico |
-2.0 (%) |
|
Larghezza esterna |
Larghezza delle corsie esterne |
Numerico, positivo |
3.6 m 12.0 piedi |
|
Pendenza % esterna di default |
Pendenza % di default delle corsie esterne da utilizzare se la sopraelevazione del tracciato non è definita |
Numerico |
- 2.5 (%) |
|
Spessore Pavimentazione1 |
Spessore dello strato Pavimentazione1 (zero per omettere) |
Numerico, non negativo |
0.025 m 0.083 piedi |
|
Spessore Pavimentazione2 |
Spessore dello strato Pavimentazione2 (zero per omettere) |
Numerico, non negativo |
0.025 m 0.083 piedi |
|
Spessore Base |
Spessore dello strato di base (zero per omettere) |
Numerico, non negativo |
0.100 m 0.333 piedi |
|
Spessore Sottobase |
Spessore dello strato di sottobase (zero per omettere) |
Numerico, non negativo |
0.300 m 1.0 piedi |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
|
Parametro |
Description |
Stato |
|---|---|---|
|
Larghezza interna |
Può essere utilizzato per sostituire il valore fisso di Larghezza interna e collegare il bordo della corsia interna ad un tracciato di scostamento. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. |
Facoltativo |
|
Larghezza esterna |
Può essere utilizzato per sostituire il valore fisso di Larghezza esterna e collegare il bordo della corsia esterna ad un tracciato di scostamento. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. |
Facoltativo |
|
Quota altimetrica interna |
Può essere utilizzato per sostituire la pendenza in rettifilo e collegare la quota altimetrica del bordo della corsia interna alla quota altimetrica di un profilo. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. |
Facoltativo |
|
Quota altimetrica esterna |
Può essere utilizzato per sostituire la pendenza in rettifilo e collegare la quota altimetrica del bordo della corsia esterna alla quota altimetrica di un profilo. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. |
Facoltativo |
Parametri di output
|
Parametro |
Description |
Tipo |
|---|---|---|
|
Asse di rotazione sopraelevazione |
Indica se il componente sezione tipo supporta il calcolo dell'asse di rotazione. Per visualizzare una descrizione del parametro, nella finestra Proprietà portare il cursore sopra il parametro. Per ulteriori informazioni, vedere Regolazioni del profilo di progetto durante la sopraelevazione. |
Statica (descrizione) |
|
Larghezza corsia interna |
Larghezza della corsia interna |
Numerico |
|
Pendenza % interna |
Pendenza % della corsia interna |
Numerico |
|
Larghezza corsia esterna |
Larghezza della corsia esterna |
Numerico |
|
Pendenza % esterna |
Pendenza % della corsia esterna |
Numerico |
Funzionamento

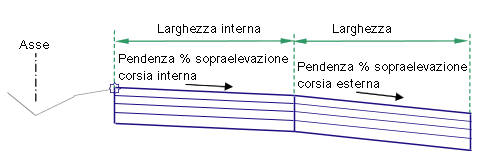

Questo componente sezione tipo crea un gruppo di corsie interne ed esterne che possono avere pendenze diverse. Le corsie interne vengono inserite verso l'esterno dal punto di associazione mediante la pendenza di sopraelevazione della corsia interna. Se la sopraelevazione non viene definita a seconda di una progressiva, viene utilizzato il valore Pendenza % interna di default. Le corsie esterne vengono inserite verso l'esterno dall'estremità delle corsie interne mediante la pendenza di sopraelevazione della corsia esterna oppure la Pendenza % esterna di default.
Se alla Larghezza viene assegnato un nome di tracciato orizzontale di scostamento durante l'elaborazione modellatori, la larghezza della corsia varierà per corrispondere allo scostamento del tracciato.
Funzionamento in modalità layout
In modalità layout il componente sezione tipo visualizza i collegamenti di finitura, base e sottobase per le larghezze e gli spessori definiti alle pendenze % di default.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Description |
|---|---|---|
|
P1, P3 |
ETW |
Bordi della corsia sulla finitura |
|
P1 |
Crown |
Punto del colmo stradale del modellatore (facoltativo) |
|
P2 |
Lane |
Punto di interruzione della corsia sulla finitura |
|
P4, P6 |
ETW_Pave1 |
Bordi della corsia sulla Pavimentazione1 |
|
P4 |
Crown_Pave1 |
Punto del colmo stradale su Pavimentazione1 (facoltativo) |
|
P5 |
Lane_Pave1 |
Punto di interruzione della corsia sulla Pavimentazione1 |
|
P7, P9 |
ETW_Pave2 |
Bordi della corsia sulla Pavimentazione2 |
|
P7 |
Crown_Pave2 |
Punto del colmo stradale su Pavimentazione2 (facoltativo) |
|
P8 |
Lane_Pave2 |
Punto di interruzione della corsia su Pavimentazione2 |
|
P10, P12 |
ETW_Base |
Bordi della corsia sullo strato di base |
|
P10 |
Crown_Base |
Punto del colmo stradale sullo strato di base (facoltativo) |
|
P11 |
Lane_Base |
Punto di interruzione della corsia sullo strato di base |
|
P13, P15 |
ETW _Sub |
Bordi della corsia sullo strato di sottobase |
|
P13 |
Crown_Sub |
Punto del colmo stradale sullo strato di sottobase (facoltativo) |
|
P14 |
Lane_Sub |
Punto di interruzione della corsia sullo strato di sottobase |
|
L1, L2 |
Top, Pave |
Superficie di finitura |
|
L3, L4 |
Pave1 |
|
|
L5, L6 |
Pave2 |
|
|
L7, L8 |
Base |
|
|
L9, L10 |
SubBase Datum |
|
|
S1 |
Pave1 |
|
|
S2 |
Pave2 |
|
|
S3 |
Base |
|
|
S4 |
Subbase |

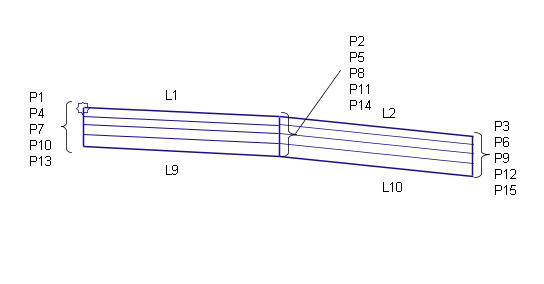

Diagramma di codifica
