Questo componente sezione tipo consente all'utente di specificare tre strati di superficie e pendenze in scavo per ogni tipo di materiale.
Nella transizione da un tipo all'altro è anche possibile inserire una gradonatura.
Associazione
Il punto di associazione si trova nel bordo interno della pendenza iniziale in scavo o in rilevato. Questo componente può essere collegato al lato sinistro o destro.

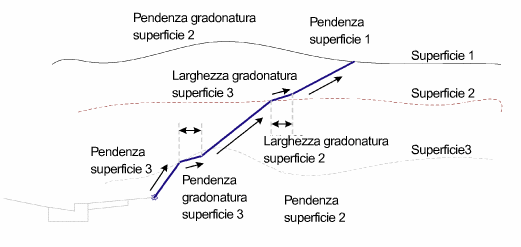

Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
| Parametro | Description | Tipo | Default |
|---|---|---|---|
| Side | Specifica il lato in cui inserire il componente sezione tipo | Sinistra/Destra | Destra |
| Pendenza in scavo superficie 1 | Pendenza da utilizzare per il materiale di superficie 1 | Numerico, positivo | 4 (:1) |
| Larghezza gradonatura superficie 2 | Specifica la larghezza della gradonatura tra la superficie 1 e la superficie 2 (zero per omettere) | Numerico, positivo | 0 |
| Pendenza gradonatura superficie 2 | Specifica la pendenza della gradonatura aggiuntiva | Numerico, positivo | 4 (:1) |
| Pendenza in scavo superficie 2 | Pendenza da utilizzare per il materiale di superficie 2 | Numerico, positivo | 2 (: 1) |
| Larghezza gradonatura superficie 3 | Specifica la larghezza della gradonatura tra la superficie 1 e la superficie 2 (zero per omettere) | Numerico, positivo | 0 |
| Pendenza gradonatura superficie 3 | Specifica la pendenza della gradonatura aggiuntiva | Numerico, positivo | 4 (:1) |
| Pendenza in scavo superficie 3 | Pendenza da utilizzare per il materiale di superficie 3 | Numerico, positivo | 1 (:1) |
| Pendenza in rilevato | Pendenza del collegamento di scarpata in condizioni di rilevato | Numerico, positivo | 4 (:1) |
| Posiziona materiale di rivestimento | Specifica l'aggiunta facoltativa di materiale di rivestimento lungo i collegamenti di scarpata. È possibile scegliere Tutti i collegamenti, Collegamenti di scarpata, Solo collegamenti rilevato e Nessuno. | String | Nessuna |
| Limite pendenza 1 | Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato | Slope | 1 : 1 |
| Spessore materiale 1 | Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento. | Numerico, positivo | 12 pollici |
| Nome materiale 1 | Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata | String | Pietrame |
| Limite pendenza 2 | Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato | Slope | 2 : 1 |
| Spessore materiale 2 | Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento. | Numerico, positivo | 6 pollici |
| Nome materiale 2 | Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata | String | Pietrame |
| Limite pendenza 3 | Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato | Slope | 4 : 1 |
| Spessore materiale 3 | Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento. | Numerico, positivo | 4 pollici |
| Nome materiale 3 | Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata | String | Erba seminata |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
| Parametro | Description | Stato |
|---|---|---|
| Superficie1 | Superficie del terreno esistente superiore. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici. | Obbligatorio |
| Superficie2 | Prima sottosuperficie. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici. | Facoltativo |
| Superficie3 | Seconda sottosuperficie. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici. | Facoltativo |
Parametri di output
| Parametro | Description | Tipo | Default |
|---|---|---|---|
| Scostamento scarpata | Scostamento del punto di fine scarpata | Numerico | Scostamento scarpata |
| Quota altimetrica scarpata | Quota altimetrica del punto di fine scarpata | Numerico | Quota altimetrica scarpata |
Funzionamento
In una situazione di rilevato, viene inserito un collegamento di scarpata con una pendenza che si basa sul parametro di input della pendenza in rilevato relativo alla superficie 1. In una situazione di scavo, il componente sezione tipo controlla se il collegamento si trova al di sotto della superficie 3 applicando la pendenza di tale superficie, quindi verificando la presenza dell'intersezione. Il processo si ripete per ogni superficie aggiuntiva. Facoltativamente, è possibile aggiungere transizioni tra le superfici in corrispondenza del passaggio da una superficie ad un'altra. Verranno utilizzate la larghezza gradone e la pendenza della superficie intersecata.
In AutoCAD Civil 3D 2010 e versioni precedenti, il parametro Spessore materiale veniva misurato verticalmente. In AutoCAD Civil 3D 2011 e versioni successive, questo parametro viene misurato perpendicolarmente rispetto al collegamento. Pertanto, se si apre in AutoCAD Civil 3D 2011 o versioni successive una Carta contenente componenti sezione tipo creati in AutoCAD Civil 3D 2010 o versioni precedenti e vengono ricreati i modellatori, questo parametro viene modificato in modo da riflettere il nuovo comportamento. I rapporti sui volumi che utilizzano questo componente sezione tipo verranno aggiornati in modo da riflettere il nuovo comportamento.
Funzionamento in modalità layout
Questo componente sezione tipo viene visualizzato in modalità layout con i parametri di input relativi alla pendenza e alla pendenza in rilevato della superficie 1.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
| Punto, collegamento o forma | Codes | Description |
|---|---|---|
| P1 | Hinge, Hinge_Cut o Hinge_Fill | Punto di cardine. Hinge_Cut viene utilizzato se la pendenza del collegamento di scarpata è verso l'alto. Hinge_Fill viene utilizzato se la pendenza del collegamento di scarpata è verso il basso. |
| P2 | Daylight, Daylight_Cut o Daylight_Fill | Punto di fine scarpata |
| P3-P6 | Daylight, Daylight_Cut | Punto di fine scarpata |
| L1 | Top, Datum, Slope_Link | |
| L1 | Daylight, Daylight_Cut | Collegamento di scarpata per la sezione in scavo |
| L1 | Daylight, Daylight_Fill | Collegamento di scarpata per la sezione in rilevato |
| L2-L5 | Top, Datum, Slope_Link, Daylight_Cut | Collegamenti per le pendenze attraverso le superfici |
| L Last | Top, Datum, Daylight, Daylight Cut | Ultimo collegamento |

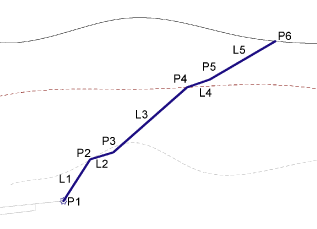

Diagramma di codifica
