Questo componente sezione tipo crea una forma di sezione di ponte a cassone semplice con barriere laterali opzionali.
Associazione
Il punto di associazione si trova in corrispondenza dell'asse sulla finitura dell'impalcato del ponte. La sezione del ponte è costruita sui lati sinistro e destro.

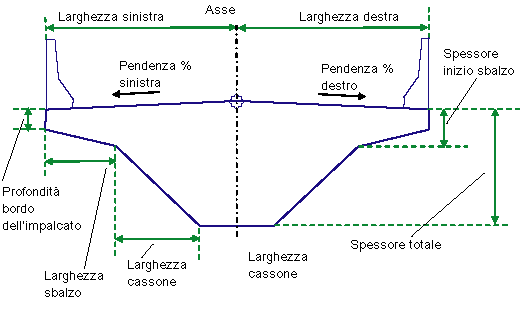

Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Larghezza sinistra |
Larghezza del lato sinistro dell'impalcato del ponte |
Numerico, positivo |
5.34 m 17.8 piedi |
|
Larghezza destra |
Larghezza del lato destro dell'impalcato del ponte |
Numerico, positivo |
5.34 m 17.8 piedi |
|
Sinistra - Utilizza sopraelevazione |
Specifica l'uso della pendenza di sopraelevazione sul lato sinistro del ponte. |
Elenco di opzioni: No, Pendenza corsia interna, Pendenza corsia esterna |
Pendenza corsia esterna |
|
Pendenza di default sinistra |
Specifica la pendenza di default per il lato sinistro del ponte se non viene specificata la pendenza di sopraelevazione. |
Numerico |
-2.0% |
|
Destra - Utilizza sopraelevazione |
Specifica l'uso della pendenza di sopraelevazione sul lato destro del ponte. |
Elenco di opzioni: No, Pendenza corsia interna, Pendenza corsia esterna |
Pendenza corsia esterna |
|
Pendenza di default destra |
Specifica la pendenza di default per il lato destro del ponte se non viene specificata la pendenza di sopraelevazione. |
Numerico |
-2.0% |
|
Spessore totale |
Distanza verticale dall'estradosso dell'impalcato del ponte all'intradosso della trave |
Numerico, positivo |
2.0 m 6.67 piedi |
|
Spessore bordo impalcato |
Spessore dell'impalcato del ponte in corrispondenza del bordo |
Numerico, positivo |
0.150 m 0.5 piedi |
|
Spessore inizio sbalzo |
Distanza verticale dall'estradosso all'intradosso dell'impalcato all'inizio dello sbalzo |
Numerico, positivo |
0.300 m 1.0 piedi |
|
Larghezza sbalzo |
Larghezza dello sbalzo |
Numerico, positivo |
1.2 m 4.0 piedi |
|
Larghezza cassone |
Larghezza del cassone |
Numerico, positivo |
2.0 m 6.67 piedi |
|
Includi barriere Ometti barriere |
Include od omette le barriere in ciascun lato dell'impalcato del ponte. |
Includi / Ometti |
Includi |
|

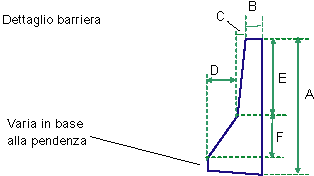

Barriera A (mm o pollici) |
Altezza della barriera al centro dello spartitraffico |
Numerico, positivo |
810 mm 32 pollici |
|
Barriera B (mm o pollici) |
Come illustrato nel diagramma |
Numerico, positivo |
131 mm 4.5 pollici |
|
Barriera C (mm o pollici) |
Come illustrato nel diagramma |
Numerico, positivo |
59 mm 2 pollici |
|
Barriera D (mm o pollici) |
Come illustrato nel diagramma |
Numerico, positivo |
125 mm 5 pollici |
|
Barriera E (mm o pollici) |
Come illustrato nel diagramma |
Numerico, positivo |
557 mm 22 pollici |
|
Barriera F (mm o pollici) |
Come illustrato nel diagramma |
Numerico, positivo |
178 mm 7 pollici |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
|
Parametro |
Description |
Stato |
|---|---|---|
|
Larghezza sinistra |
Può essere utilizzato per sostituire il valore fisso di Larghezza sinistra e collegare il bordo sinistro dell'impalcato ad uno scostamento. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. |
Facoltativo |
|
Larghezza destra |
Può essere utilizzato per sostituire il valore fisso di Larghezza destra e collegare il bordo destro dell'impalcato ad uno scostamento. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. |
Facoltativo |
Parametri di output
| Parametro | Description | Tipo |
|---|---|---|
|
Asse di rotazione sopraelevazione |
Indica se il componente sezione tipo supporta il calcolo dell'asse di rotazione. Per visualizzare una descrizione del parametro, nella finestra Proprietà portare il cursore sopra il parametro. Per ulteriori informazioni, vedere Regolazioni del profilo di progetto durante la sopraelevazione. |
Statica (descrizione) |
Funzionamento

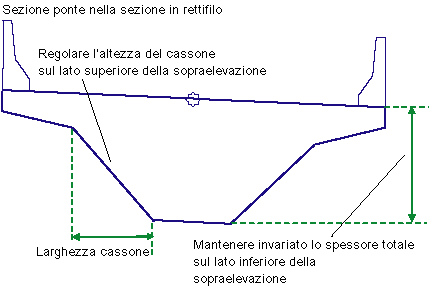

Il componente sezione tipo costruisce i collegamenti per l'impalcato del ponte e la sottostruttura in base ai parametri di input specificati. Nel corso della sopraelevazione, non viene ruotata tutta la struttura. Il valore di spessore totale viene mantenuto a partire dall'estradosso superiore dell'impalcato sul lato basso del ponte e l'altezza del cassone viene regolata sul lato alto sulla base dell'impalcato.
Se Includi barriere è impostato su vero, ai bordi dell'impalcato sinistro e destro verranno aggiunte sezioni della barriera New Jersey. Le pendenze della parte inferiore della barriera sono variabili in modo da corrispondere alle pendenze dell'impalcato.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo disegna la struttura del ponte e le barriere in base ai parametri di input specificati.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codes |
Description |
|---|---|---|
|
P1, P3 |
EBD |
Bordo dell'impalcato del ponte |
|
P2 |
Crown_Deck |
Punto del colmo stradale sull'impalcato del ponte |
|
L1, L2 |
Deck, Top |
|
|
L3 - L9 |
Bridge |
Collegamenti sottostruttura ponte |
|
Tutti i collegamenti barriera |
Barrier |
|
|
S1 |
Bridge |
|
|
S2, S3 |
Barrier |

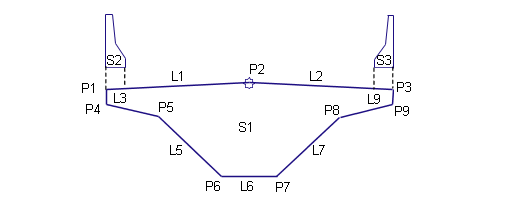

Diagramma di codifica
