Questo componente sezione tipo viene utilizzato per effettuare la chiusura dal bordo della sezione stradale ad un punto di fine scarpata in entrambe le condizioni di sterro e riporto.
La condizione di scavo include un fosso facoltativo. Il collegamento scarpata finale può essere omesso nei casi in cui il tipo di modellatore deve essere necessariamente lasciato in uno stato non completo. Questa situazione potrebbe verificarsi, ad esempio, per consentire il collegamento tra superfici scarpate di proprietà adiacenti e il punto di cardine della sezione stradale incompleta. Questo componente sezione tipo fa parte di un gruppo di componenti sezione tipo introduttivi utilizzati per la modellazione di sezioni stradali semplici nonché per l'esercitazione e la formazione.
È anche possibile specificare materiali di rivestimento facoltativi per i collegamenti di scarpata e altri collegamenti (Tutti i collegamenti, Collegamenti di scarpata, Solo collegamenti rilevato e Nessuno).
Associazione

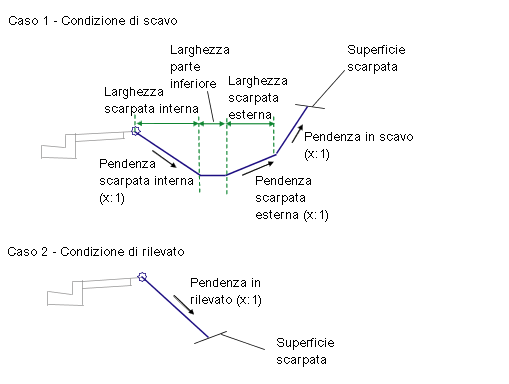

Il punto di associazione si trova sul bordo interno della scarpata interna del fosso per lo scavo e sul bordo interno del collegamento di scarpata per il rilevato.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Side |
Specifica il lato in cui inserire il componente sezione tipo |
Sinistro / Destro |
Destro |
|
Collegamento di scarpata |
Include od omette il collegamento di scarpata. |
Includi / Ometti |
Includi |
|
Pendenza in scavo |
Pendenza del collegamento di scarpata per lo scavo |
Numerico, positivo |
2 : 1 |
|
Pendenza in rilevato |
Pendenza del collegamento di scarpata per il rilevato |
Numerico, positivo |
4 : 1 |
|
Pendenza scarpatina interna fosso |
Pendenza del collegamento della scarpatina interna del fosso (solo scavo) |
Numerico, positivo |
4 : 1 |
|
Larghezza scarpatina interna del fosso |
Larghezza del collegamento della scarpatina interna del fosso (solo scavo) |
Numerico, positivo |
1.2 m 4.0 piedi |
|
Larghezza parte inferiore |
Larghezza del fondo del fosso |
Numerico, positivo |
0.6 m 2.0 piedi |
|
Pendenza scarpatina esterna fosso |
Pendenza del collegamento della scarpatina esterna del fosso (solo scavo) |
Numerico, positivo |
4 : 1 |
|
Larghezza scarpatina esterna del fosso |
Larghezza del collegamento della scarpatina esterna del fosso (solo scavo) |
Numerico, positivo |
1.2 m 4.0 piedi |
|
Opzione di arrotondamento |
Specifica l'arrotondamento del collegamento di scarpata nel punto di aggancio |
String |
Nessuna |
|
Arrotondamento per |
Indica il parametro utilizzato per l'arrotondamento |
String |
Lunghezza |
|
Parametro di arrotondamento |
Specifica il valore di lunghezza del raggio |
Numerico, positivo |
1.500 piedi |
|
Tassellazione arrotondamento |
Specifica il numero di punti intermittenti sui collegamenti di arrotondamento (massimo 10 collegamenti) |
Numerico, positivo |
6 |
|
Posiziona materiale di rivestimento |
Specifica l'aggiunta facoltativa di materiale di rivestimento lungo i collegamenti di scarpata. È possibile scegliere Tutti i collegamenti, Collegamenti di scarpata, Solo collegamenti rilevato e Nessuno. |
String |
Nessuna |
|
Limite pendenza 1 |
Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato |
Slope |
1 : 1 |
|
Spessore materiale 1 |
Specifica lo spessore del materiale di rivestimento |
Numerico, positivo |
12 pollici |
|
Nome materiale 1 |
Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata |
String |
Pietrame |
|
Limite pendenza 2 |
Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato |
Slope |
2 : 1 |
|
Spessore materiale 2 |
Specifica lo spessore del materiale di rivestimento |
Numerico, positivo |
6 pollici |
|
Nome materiale 2 |
Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata |
String |
Pietrame |
|
Limite pendenza 3 |
Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato |
Slope |
4 : 1 |
|
Spessore materiale 3 |
Specifica lo spessore del materiale di rivestimento |
Numerico, positivo |
4 pollici |
|
Nome materiale 3 |
Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata |
String |
Erba seminata |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
|
Parametro |
Description |
Stato |
|---|---|---|
|
Superficie scarpata |
Nome della superficie per la scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici. |
Obbligatorio |
Parametri di output
Nessuno.
Funzionamento
Il punto di associazione viene verificato per determinare se si trova in scavo o in rilevato. Se si trova in rilevato, il collegamento in rilevato della scarpata viene esteso alla Superficie scarpata secondo la Pendenza in rilevato specificata. Se si trova in scavo, vengono aggiunti la scarpatina interna, il fondo del fosso e la scarpatina esterna, e il collegamento in scavo della scarpata viene esteso dalla fine della scarpatina esterna alla Superficie scarpata secondo la Pendenza in scavo specificata.
Questo componente sezione tipo consente facoltativamente di aggiungere un materiale di rivestimento. È possibile specificare tre intervalli di pendenze. Il primo tipo di materiale viene applicato se la pendenza dei collegamenti raggiunge il valore di pendenza specificato. Dalla pendenza 1 alla pendenza 2, viene applicato il secondo tipo di materiale. Allo stesso modo, se le pendenze dei collegamenti rientrano nei valori delle pendenza 2 e 3, viene applicato il materiale 3. Se il valore di pendenza piana dei collegamenti è superiore al limite di pendenza 3, non vengono applicati materiali.
Se al componente sezione tipo viene aggiunto un materiale di rivestimento, ai collegamenti di scarpata vengono aggiunti collegamenti paralleli con lo spessore specificato. I collegamenti di livello inferiore e i collegamenti di scarpata vengono codificati in base al datum/parte superiore. Il codice delle forme racchiuse da questi materiali corrisponde al nome del materiale.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo disegna una pendenza di scavo e di rilevato generica con frecce alle estremità.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codes |
Description |
|---|---|---|
|
P1 |
Hinge Hinge_Fill |
Solo rilevato - punto di cardine per il collegamento in rilevato della scarpata |
|
P2 |
Ditch_In Daylight Daylight_Fill |
Solo scavo - bordo interno del fosso Solo rilevato - punto di fine scarpata |
|
P3 |
Ditch_Out |
Solo scavo - bordo esterno del fosso |
|
P4 |
Hinge_Cut |
Solo scavo - punto di cardine per il collegamento in scavo della scarpata |
|
P5 |
Daylight Daylight_Cut |
Solo scavo - punto di fine scarpata |
|
L1 - L4 |
Top Datum |
Finitura non pavimentata |
|
L1 |
Top Datum Daylight Daylight_Fill |
Collegamento in rilevato della scarpata |
|
L4 |
Top Datum Daylight Daylight_Cut |
Collegamento in scavo della scarpata |

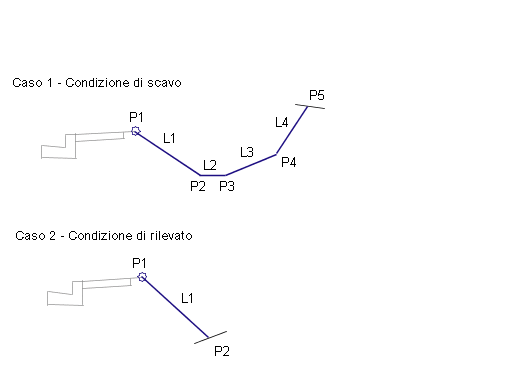

Diagramma di codifica
