Corsia transizione base

Questo componente sezione tipo crea una corsia semplice con finitura e sottobase, in cui il ciglio della corsia può essere collegato ad un tracciato o ad un profilo.

Questo componente sezione tipo fa parte di un gruppo di componenti sezione tipo introduttivi utilizzati per la modellazione di sezioni stradali semplici nonché per l'esercitazione e la formazione.

Associazione

Il punto di associazione è (a) sul ciglio interno della corsia sul profilo progetto, se il punto di inserimento è Colmo stradale, o (b) sul ciglio esterno della corsia, se il punto di inserimento è sul ciglio della corsia.

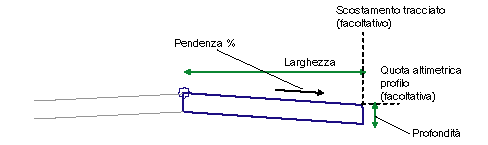

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Description	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo	Sinistro / Destro	Destro
Punto di inserimento	Specifica il punto di inserimento della corsia in corrispondenza del colmo stradale o del ciglio della corsia	Elenco di opzioni: Colmo stradale, Ciglio della corsia	Colmo stradale
Punto colmo stradale sulla parte interna	Specifica che il ciglio interno della corsia deve essere codificato come Colmo stradale	Yes/No	Sì
Larghezza	Larghezza della corsia	Numerico, positivo	3.6 m 12.0 piedi
Depth	Spessore dalla finitura alla sottobase	Numerico, positivo	0.2 m 0.67 piedi
Pendenza %	Pendenza % della corsia	Numerico	-2%
Transizione	Descrive il funzionamento del componente sezione tipo quando un tracciato, un profilo o entrambi vengono usati come parametri obiettivo. Le scelte sono presentate in un elenco e comprendono: Mantieni scostamento e quota altimetrica Mantieni quota altimetrica, cambia scostamento Mantieni pendenza %, cambia scostamento Mantieni scostamento, cambia quota altimetrica Cambia scostamento e quota altimetrica	Menu	Mantieni scostamento e quota altimetrica

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametro	Description	Stato
Scostamento bordo	Può essere utilizzato per sostituire il valore fisso di Larghezza e collegare il ciglio della corsia ad uno scostamento. Come obiettivi per la specifica dello scostamento è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Quota altimetrica bordo	Può essere utilizzato per sostituire il valore fisso di pendenza e collegare il ciglio della corsia ad una quota altimetrica. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo

Parametri di output

Nessuno.

Funzionamento

Questo componente sezione tipo fornisce una corsia di percorrenza semplice che può essere collegata ad un tracciato per la larghezza variabile e ad un profilo per la pendenza variabile. Il funzionamento dipende dal tipo di transizione selezionato:

Tipo di transizione	Description
Mantieni scostamento e quota altimetrica	La larghezza e la pendenza della corsia si basano sui valori dei parametri di input Larghezza e Pendenza %.
Mantieni quota altimetrica, cambia scostamento	La quota altimetrica del ciglio della corsia viene calcolata in base ai valori dei parametri di input Larghezza e Pendenza %. La larghezza viene quindi collegata al tracciato dello scostamento.
Mantieni pendenza %, cambia scostamento	La larghezza viene regolata per collegarsi al tracciato dello scostamento. Il valore di input Pendenza % viene mantenuto per la larghezza regolata.
Mantieni scostamento, cambia quota altimetrica	La larghezza viene mantenuta sul valore del parametro di input Larghezza. La quota altimetrica del ciglio della corsia viene collegata al profilo di scostamento.
Cambia scostamento e quota altimetrica	La larghezza viene collegata al tracciato dello scostamento e la pendenza viene regolata per collegare la quota altimetrica del ciglio della corsia al profilo dello scostamento.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo disegna la corsia utilizzando i parametri di input.

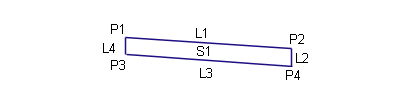

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codes	Description
P1	Crown	Colmo stradale sulla finitura
P2	ETW	Ciglio della corsia sulla finitura
P3	Crown_Subbase	Colmo stradale sulla sottobase
P4	ETW_Subbase	Ciglio della corsia sulla sottobase
L1	Top, Pave	Finitura pavimentata
L3	Datum, Subbase	Sottobase
S1	Pave1
