Questo componente sezione tipo inserisce una o più corsie di percorrenza verso l'esterno ad una pendenza percentuale costante da un tracciato che definisce il bordo di uno spartitraffico rastremato per consentire corsie con svolta a sinistra.

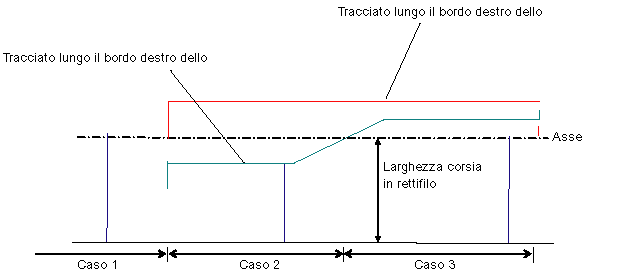

Talvolta il tracciato che definisce il bordo dello spartitraffico può non essere presente (Caso 1), esterno all'asse della sezione stradale (Caso 2) oppure interno all'asse (Caso 3). Per utilizzare questo componente sezione tipo, è necessario disporre di tracciati separati che definiscono i bordi sinistro e destro dello spartitraffico. Può risultare necessario definire regioni di tipi di modellatori separati per ogni singolo spartitraffico.
Associazione
Il punto di associazione si trova nella posizione in cui si troverebbe il ciglio interno della corsia se non fosse presente uno spartitraffico. Generalmente si trova in corrispondenza della linea base della sezione tipo, tuttavia potrebbe trovarsi in qualsiasi punto contrassegno della sezione tipo.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Side |
Specifica il lato in cui inserire il componente sezione tipo |
Sinistro / Destro |
Destro |
|
Larghezza corsia |
Larghezza della corsia per la condizione in cui non sono presenti spartitraffico, ovvero dal punto di associazione al ciglio esterno della corsia. |
Numerico |
3.6 m 12.0 piedi |
| Utilizza pendenza sopraelevazione |
Specifica di utilizzare la pendenza di sopraelevazione. |
Elenco di selezione | No |
| Direzione di pendenza |
Specifica se la pendenza della forma è nella direzione del colmo stradale o in quella opposta. |
Elenco selezione | Direzione opposta al colmo stradale |
|
Pendenza di default |
Specifica la pendenza di default per la corsia, se non viene specificata una pendenza sopraelevazione |
Numerico, positivo |
- 2.0% |
|
Regolazione interna |

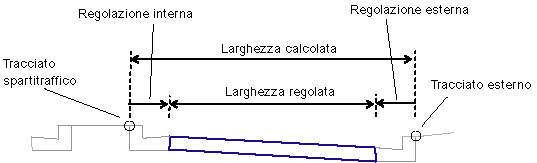

Utilizzato se il tracciato del bordo dello spartitraffico si trova ad uno scostamento fisso rispetto al ciglio della corsia corrente, ad esempio in corrispondenza della parte esterna del cordolo. Regola il valore Larghezza corsia calcolato in base allo scostamento (vedere il diagramma). |
Numerico, positivo |
0.0 |
|
Regolazione esterna |
Utilizzato se il tracciato Larghezza corsia esterna si trova ad uno scostamento fisso rispetto al ciglio della corsia corrente, ad esempio in corrispondenza della parte esterna del cordolo. Regola il valore Larghezza corsia calcolato in base allo scostamento (vedere il diagramma). |
Numerico, positivo |
0.0 |
|
Spessore Pavimentazione1 |
Spessore tra finitura e Pavimentazione1 (zero per omettere) |
Numerico, non negativo |
0.025 m 0.083 piedi |
|
Spessore Pavimentazione2 |
Spessore tra Pavimentazione1 e Pavimentazione2 (zero per omettere) |
Numerico, non negativo |
0.025 m 0.083 piedi |
|
Spessore Base |
Spessore tra Pavimentazione1 e Base (zero per omettere) |
Numerico, non negativo |
0.100 m 0.333 piedi |
|
Spessore Sottobase |
Spessore dello strato di sottobase in corrispondenza del punto di associazione (zero per omettere) |
Numerico, non negativo |
0.300 m 1.0 piedi |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
|
Parametro |
Description |
Stato |
|---|---|---|
|
Bordo spartitraffico |
Può essere utilizzato per spostare lo scostamento iniziale della corsia in modo che segua il tracciato di un bordo dello spartitraffico. Come obiettivi per la specifica di questo valore è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. |
Facoltativo |
|
Larghezza corsia |
Può essere utilizzato per spostare lo scostamento finale della corsia in modo che segua il tracciato di un bordo della corsia. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. |
Facoltativo |
|
Quota altimetrica esterna |
Può essere utilizzato per sostituire la pendenza della corsia in rettifilo e collegare il bordo esterno della corsia di percorrenza alla quota altimetrica di un profilo. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. |
Facoltativo |
Parametri di output
|
Parametro |
Description |
Tipo |
|---|---|---|
|
Larghezza corsia |
Larghezza della corsia |
Numerico |
|
Pendenza % corsia |
Pendenza % della corsia |
Numerico |
Funzionamento
Ciglio esterno della corsia: la larghezza in corrispondenza del ciglio esterno della corsia può essere definita da un valore numerico fisso oppure è possibile utilizzare un tracciato per sostituire la larghezza. La quota altimetrica viene determinata mediante l'applicazione della pendenza specificata per la larghezza della corsia, a meno che non venga specificato un profilo Quota altimetrica esterna. In un caso del genere, la quota altimetrica del bordo esterno viene collegata al profilo e la pendenza viene regolata.

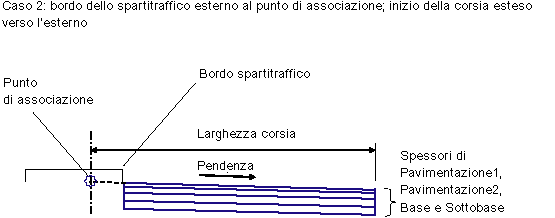

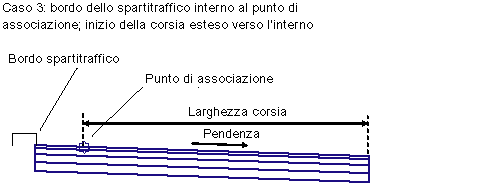

La posizione del ciglio interno della corsia viene calcolata in base ai tre casi illustrati nel diagramma precedente. Se non viene specificato alcun tracciato per il bordo dello spartitraffico o se il tracciato specificato non viene rilevato in corrispondenza di una progressiva, il bordo interno viene mantenuto al punto di associazione (Caso 1). Se viene specificato un tracciato per il bordo dello spartitraffico esterno al punto di associazione della corsia, il bordo interno viene spostato verso l'esterno dal punto di associazione alla pendenza della corsia (Caso 2). Se il tracciato per il bordo dello spartitraffico è interno al punto di associazione della corsia, il bordo interno viene spostato verso l'interno dal punto di associazione alla pendenza della corsia (Caso 3).
Regolazione interna ed esterna: i parametri Regolazione interna e Regolazione esterna vengono specificati nel caso in cui il tracciato utilizzato per il bordo dello spartitraffico o per il bordo della corsia si trovi in corrispondenza di uno scostamento fisso rispetto al ciglio della corsia corrente. Ad esempio, il tracciato utilizzato per il bordo dello spartitraffico può trovarsi sulla parte esterna del cordolo invece che sul ciglio della pavimentazione. In questo caso il parametro Regolazione interna dovrebbe essere impostato sulla larghezza del cordolo.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza i collegamenti che comprendono la corsia per la larghezza e la pendenza specificate. Se viene specificata una pendenza di sopraelevazione (IS - sopr. corsia interna sinistra o ES - sopr. corsia esterna sinistra), i collegamenti vengono visualizzati con pendenza -2%.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Description |
|---|---|---|
|
P1, P2 |
ETW |
Bordi della corsia sulla finitura |
|
P3, P4 |
ETW_Pave1 |
Bordi della corsia sullo strato Pavimentazione1 |
|
P5, P6 |
ETW_Pave2 |
Bordi della corsia sullo strato Pavimentazione2 |
|
P7, P8 |
ETW_Base |
Bordi della corsia sullo strato di base |
|
P9, P10 |
ETW _Sub |
Bordi della corsia sullo strato di sottobase |
|
L1 |
Top, Pave |
Superficie di finitura |
|
L2 |
Pave1 |
Superficie Pavimentazione1 |
|
L3 |
Pave2 |
Superficie Pavimentazione2 |
|
L4 |
Base |
Superficie esistente |
|
L5 |
SubBase, Datum |
Superficie della sottobase |
|
S1 |
Pave1 |
Area compresa tra la finitura e la Pavimentazione1 |
|
S2 |
Pave2 |
Area compresa tra Pavimentazione1 e Pavimentazione2 |
|
S3 |
Base |
Area compresa tra Pavimentazione2 e Base |
|
S4 |
Subbase |
Area compresa tra Base e Sottobase |

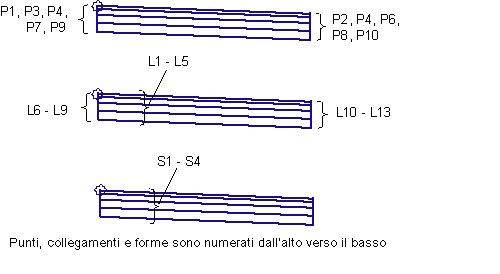

Diagramma di codifica
