Corsia esterna con sopraelevazione ed allargamento

Questo componente sezione tipo inserisce una corsia di percorrenza applicando il valore della pendenza di sopraelevazione della corsia esterna e allarga la pavimentazione in corrispondenza delle regioni in cui è applicata una sopraelevazione.

Può essere utilizzato per la maggior parte delle strade a singola o a doppia carreggiata che non presentano alcun cambio di pendenza della corsia su entrambi i lati. Può anche essere usato per le corsie esterne di autostrade a doppia carreggiata a doppia falda o con doppia pendenza trasversale. La struttura di pavimentazione è conforme agli standard descritti in "Struttura pavimentazione su sezioni pavimentate" nella Guida in linea di AutoCAD Civil 3D. L'unica differenza tra questo componente sezione tipo e il componente Corsia esterna con sopraelevazione è rappresentata dall'allargamento della pavimentazione nelle regioni in cui è applicata una sopraelevazione del modellatore.

Associazione

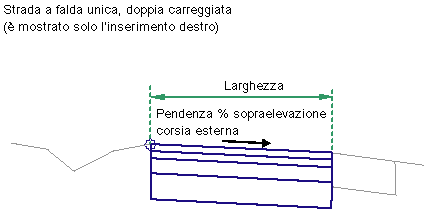

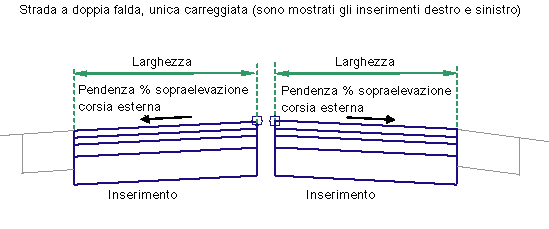

Il punto di associazione è (a) sul ciglio interno della corsia sul profilo progetto, se il punto di inserimento è Colmo stradale, o (b) sul ciglio esterno della corsia, se il punto di inserimento è sul ciglio della corsia. Questo componente può essere associato al lato sinistro o destro.

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Description	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo	Sinistro / Destro	Destro
Punto di inserimento	Specifica il punto di inserimento della corsia in corrispondenza del colmo stradale o del ciglio della corsia	Elenco di opzioni: (a) Colmo stradale, (b) Ciglio della corsia	Crown
Punto colmo stradale sulla parte interna	Specifica che il ciglio interno della corsia deve essere codificato come Colmo stradale	Yes/No	No
Larghezza	Larghezza della corsia dallo scostamento del bordo interno allo scostamento del bordo esterno	Numerico, positivo	3.6 m 12.0 piedi
Pendenza % di default	Pendenza % di default della corsia da utilizzare quando la pendenza di sopraelevazione del tracciato non è definita	Numerico	-2.0
Spessore Pavimentazione1	Spessore dello strato Pavimentazione1 (zero per omettere)	Numerico, non negativo	0.025 m 0.083 piedi
Spessore Pavimentazione2	Spessore dello strato Pavimentazione2 (zero per omettere)	Numerico, non negativo	0.025 m 0.083 piedi
Spessore Base	Spessore dello strato di base (zero per omettere)	Numerico, non negativo	0.100 m 0.333 piedi
Spessore Sottobase	Spessore dello strato di sottobase (zero per omettere)	Numerico, non negativo	0.300 m 1.0 piedi
Lunghezza interasse	Lunghezza dell'interasse dei veicoli inclusa la sporgenza anteriore	Numerico, positivo	10 m 33 piedi
Numero di corsie di percorrenza	Numero di corsie di percorrenza previste in questo componente sezione tipo	Intero, positivo	1

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametro	Description	Stato
Larghezza	Può essere utilizzato per sostituire il valore fisso di Larghezza corsia e collegare il bordo della corsia ad un tracciato di scostamento. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Quota altimetrica esterna	Può essere utilizzato per sostituire la pendenza della corsia in rettifilo e collegare il bordo esterno della corsia di percorrenza alla quota altimetrica di un profilo. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo

Parametri di output

Parametro	Description	Tipo
Larghezza corsia	Larghezza della corsia	Numerico
Pendenza % corsia	Pendenza % della corsia	Numerico

Funzionamento

La pendenza di sopraelevazione della corsia esterna viene ottenuta dalle specifiche di sopraelevazione per il tracciato della linea base. Partendo dal punto di associazione, vengono inseriti una superficie di finitura e un sottofondo parallelo utilizzando la larghezza, lo spessore e la pendenza di sopraelevazione specificati. I collegamenti verticali chiudono la forma di entrambe le estremità della corsia.

Allargamento di corsia

Se la progressiva corrente si trova in una regione sopraelevata, il valore della larghezza della corsia viene calcolato nel modo seguente:

Larghezza = Larghezza di default + Allargamento pavimentazione

in cui Allargamento pavimentazione =

n = Numero di corsie

R = Raggio del tracciato in condizione di sopraelevazione completa

L = Lunghezza dell'interasse inclusa la sporgenza anteriore

La corsia dovrebbe essere allargata a partire da "Termina sezione in rettifilo" e nel contempo la corsia della progressiva "superiore completa" dovrebbe essere "larghezza di default + allargamento pavimentazione". Se vengono utilizzate transizioni, generalmente lo sviluppo di questa transizione di allargamento equivale alla lunghezza della transizione.

I passaggi principali per il completamento di questo componente sezione tipo condizionale sono i seguenti:

1. Impostare l'allargamento della pavimentazione su zero.
2. Ottenere la larghezza di default dai parametri.
3. Verificare se una progressiva si trova in zona Sopraelevazione oppure no.
4. In caso affermativo, individuare il raggio di curvatura in corrispondenza della progressiva superiore completa (non la progressiva corrente).
5. Calcolare il valore di allargamento della pavimentazione dall'equazione indicata in spec (ExtraW).
6. Calcolare il valore della progressiva di "Termina sezione in rettifilo" in questa regione e, analogamente, individuare il valore della progressiva di "Superiore completa". Calcolare la differenza come lunghezza lungo il tracciato per la distribuzione (L).
7. Dividere ExtraW per L per ottenere il fattore RateW.
8. Per la progressiva corrente calcolare la differenza tra la progressiva "termina sezione in rettifilo" e la progressiva corrente (DeltaL).
9. Moltiplicare RateW per DeltaL per ottenere DeltaW per la progressiva corrente.
10. Aggiungere DeltaW alla larghezza di default specificata nelle proprietà del componente sezione tipo.
11. La nuova larghezza sulla progressiva corrente sarà Larghezza+DeltaW

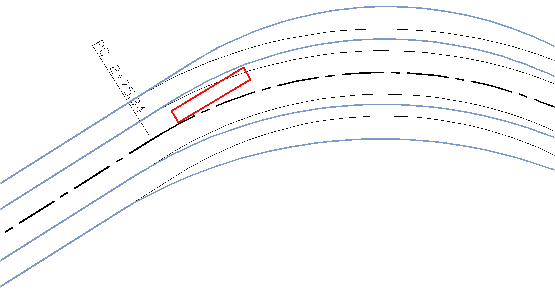

DeltaW è l'unico parametro (non si tratta di un parametro di input) illustrato nel diagramma che segue.

Il diagramma non è preciso ma solo indicativo. La linea nera rappresenta l'asse e le linee blu a sinistra e a destra indicano i bordi delle diverse corsie a destra e a sinistra (dopo la progettazione). Le linee di colore chiaro (grigio) nel diagramma indicano i bordi destro e sinistro originali. La deviazione dei bordi progettati è dovuta all'allargamento ulteriore.

Se alla Larghezza viene assegnato un nome di tracciato orizzontale di scostamento durante l'elaborazione modellatori, la larghezza della corsia varierà per corrispondere allo scostamento del tracciato.

Supporto asse di rotazione sopraelevazione

Questo componente sezione tipo può essere utilizzato con i punti di rotazione dell'asse di rotazione di sopraelevazione solo nei casi in cui la sezione tipo principale viene creata a partire dalla linea base.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo visualizza tutti i collegamenti della corsia utilizzando i parametri di input di larghezza e spessore con pendenza -2%.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Description
P2	ETW	Bordo interno della corsia sulla finitura
P4	ETW_Pave1	Bordo interno della corsia sulla Pavimentazione1.
P6	ETW_Pave2	Bordo interno della corsia sulla Pavimentazione2
P8	ETW_Base	Bordo interno della corsia sulla Base
P10	ETW_Sub	Bordo interno della corsia sulla Sottobase
L1	Top, Pave	Superficie di finitura
L2	Pave1	Superficie Pavimentazione1
L3	Pave2	Superficie Pavimentazione2
L4	Base	Superficie esistente
L5	Subbase	Superficie della sottobase
S1	Pave1	Area compresa tra la finitura e la Pavimentazione1
S2	Pave2	Area compresa tra Pavimentazione1 e Pavimentazione2
S3	Base	Area compresa tra Pavimentazione2 e Base
S4	Subbase	Area compresa tra Base e Sottobase

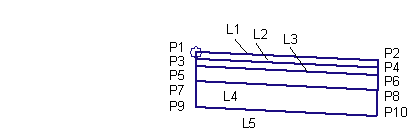

Diagramma di codifica
