Questo componente sezione tipo inserisce i collegamenti per la creazione di un bacino (fosso ampio) e di una scarpata per la condizione di scavo o un bacino con una berma e scarpata per la condizione di rilevato.
Il collegamento scarpata finale può essere omesso nei casi in cui il tipo di modellatore deve essere necessariamente lasciato in uno stato non completo. Questa situazione potrebbe verificarsi, ad esempio, per consentire il collegamento tra superfici scarpate di proprietà adiacenti e il punto di cardine della sezione stradale incompleta.
È anche possibile specificare materiali di rivestimento facoltativi per i collegamenti di scarpata e altri collegamenti (Tutti i collegamenti, Collegamenti di scarpata, Solo collegamenti rilevato e Nessuno).
Associazione
Il punto di associazione si trova sul bordo interno della scarpata interna del bacino. Questo componente può essere collegato al lato sinistro o destro.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Side |
Specifica il lato in cui inserire il componente sezione tipo |
Sinistro / Destro |
Destro |
|
Collegamento di scarpata |
Include od omette il collegamento di scarpata. |
Includi / Ometti |
Includi |
|
Pendenza scarpatina interna fosso |
Pendenza per il collegamento della scarpata interna del bacino |
Numerico, positivo |
3 ( : 1) |
|
Larghezza scarpatina interna del fosso |
La larghezza della scarpatina interna del fosso |
Numerico, positivo |
1.2 m 4.0 piedi |
|
Profondità bacino |
La profondità del fondo del bacino dalla parte inferiore del collegamento della scarpata interna |
Numerico, positivo |
0.0 |
|
Pendenza bacino |
Pendenza dei lati del bacino |
Numerico, positivo |
4 ( : 1) |
|
Larghezza bacino |
Larghezza del bacino (parte orizzontale) |
Numerico, positivo |
1.8 m 6.0 piedi |
|
Larghezza berme |
Larghezza delle berme utilizzate in condizioni di rilevato |
Numerico, positivo |
1.8 m 6.0 piedi |
|
Pendenza in scavo |
Pendenza del collegamento di scarpata in condizioni di scavo |
Numerico, positivo |
3 ( : 1) |
|
Pendenza in rilevato |
Pendenza del collegamento di scarpata in condizioni di rilevato |
Numerico, positivo |
3 ( : 1) |
|
Opzione di arrotondamento |
Specifica l'arrotondamento del collegamento di scarpata nel punto di aggancio |
String |
Nessuna |
|
Arrotondamento per |
Indica il parametro utilizzato per l'arrotondamento |
String |
Lunghezza |
|
Parametro di arrotondamento |
Specifica il valore di lunghezza del raggio |
Numerico, positivo |
1.500 piedi |
|
Tassellazione arrotondamento |
Specifica il numero di punti intermittenti sui collegamenti di arrotondamento (massimo 10 collegamenti) |
Numerico, positivo |
6 |
|
Posiziona materiale di rivestimento |
Specifica l'aggiunta facoltativa di materiale di rivestimento lungo i collegamenti di scarpata. È possibile scegliere Tutti i collegamenti, Collegamenti di scarpata, Solo collegamenti rilevato e Nessuno. |
String |
Nessuna |
|
Limite pendenza 1 |
Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato |
Slope |
1 : 1 |
|
Spessore materiale 1 |
Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento. |
Numerico, positivo |
12 pollici |
|
Nome materiale 1 |
Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata |
String |
Pietrame |
|
Limite pendenza 2 |
Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato |
Slope |
2 : 1 |
|
Spessore materiale 2 |
Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento. |
Numerico, positivo |
6 pollici |
|
Nome materiale 2 |
Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata |
String |
Pietrame |
|
Limite pendenza 3 |
Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato |
Slope |
4 : 1 |
|
Spessore materiale 3 |
Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento. |
Numerico, positivo |
4 pollici |
|
Nome materiale 3 |
Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata |
String |
Erba seminata |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
|
Parametro |
Description |
Stato |
|---|---|---|
|
Quota altimetrica bacino |
Può essere utilizzato per sostituire il valore fisso di Profondità bacino e collegare la quota altimetrica del bacino ad un profilo o ad un altro tipo di oggetto. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. |
Facoltativo |
|
Superficie scarpata |
Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici. |
Obbligatorio |
Parametri di output
Nessuno.
Funzionamento
Il componente sezione tipo costruisce i collegamenti per la scarpata interna e il bacino al di fuori del punto di prova. Se viene fornito un profilo, la larghezza della scarpata interna varia in base al profilo del bacino, mentre la profondità del bacino viene mantenuta costante. Se il punto di prova si trova in scavo, l'intercettazione scarpata viene calcolata sulla superficie obiettivo secondo la Pendenza in scavo definita. Se si trova in rilevato, viene aggiunto un collegamento sommità di berma e l'intercettazione scarpata viene calcolata sulla superficie obiettivo secondo la Pendenza in rilevato definita. Il collegamento di scarpata non viene inserito se Ometti collegamento di scarpata è impostato su True. Se il collegamento sommità di berma interseca la superficie obiettivo, la sezione termina in corrispondenza del punto di intersezione.
Analogamente agli altri componenti sezione tipo scarpata, anche questo consente facoltativamente di aggiungere un materiale di rivestimento. È possibile specificare tre intervalli di pendenze. Il primo tipo di materiale viene applicato se la pendenza dei collegamenti raggiunge il valore di pendenza specificato. Dalla pendenza 1 alla pendenza 2, viene applicato il secondo tipo di materiale. Allo stesso modo, se le pendenze dei collegamenti rientrano nei valori delle pendenza 2 e 3, viene applicato il materiale 3. Se il valore di pendenza piana dei collegamenti è superiore al limite di pendenza 3, non vengono applicati materiali.
Se al componente sezione tipo viene aggiunto un materiale di rivestimento, ai collegamenti di scarpata vengono aggiunti collegamenti paralleli con lo spessore specificato. Questo parametro Spessore (ad esempio Spessore materiale 1) viene misurato perpendicolarmente rispetto al collegamento.Ai collegamenti di livello inferiore e ai collegamenti di scarpata vengono attribuiti rispettivamente il codice Datum e il codice Top. Il codice delle forme racchiuse da questi materiali corrisponde al nome del materiale.
In AutoCAD Civil 3D 2010 e versioni precedenti, il parametro Spessore materiale veniva misurato verticalmente. In AutoCAD Civil 3D 2011 e versioni successive, questo parametro viene misurato perpendicolarmente rispetto al collegamento. Pertanto, se si apre in AutoCAD Civil 3D 2011 o versioni successive una Carta contenente componenti sezione tipo creati in AutoCAD Civil 3D 2010 o versioni precedenti e vengono ricreati i modellatori, questo parametro viene modificato in modo da riflettere il nuovo comportamento. I rapporti sui volumi che utilizzano questo componente sezione tipo verranno aggiornati in modo da riflettere il nuovo comportamento.
Funzionamento in modalità layout

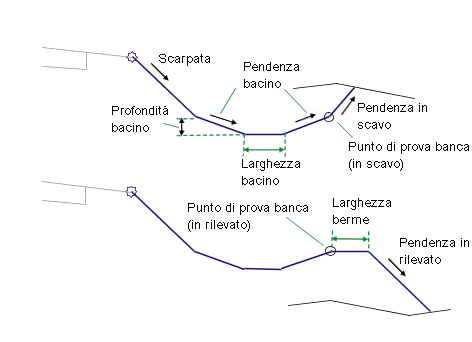

In modalità layout questo componente sezione tipo disegna la scarpata interna, la scarpata del bacino e la parte inferiore del bacino in base ai parametri di input specificati. Entrambi i collegamenti in condizioni di sterro e riporto vengono mostrati con linee tratteggiate, con i collegamenti di scarpata estesi verso l'esterno per una larghezza di 3 metri o 10 piedi secondo le pendenze definite. I collegamenti scarpata terminano con frecce rivolte verso l'esterno.
Codici punto, collegamento e forma

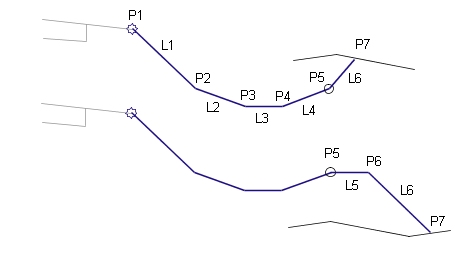

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Description |
|---|---|---|
|
P3 |
Ditch_In |
Fondo interno del bacino |
|
P4 |
Ditch_Out |
Fondo esterno del bacino |
|
P5 |
Hinge Hinge_Cut |
Punto di cardine per la condizione di scavo |
|
P6 |
Hinge Hinge_Fill |
Punto di cardine per la condizione di rilevato |
|
P7 |
Daylight Daylight_Cut o Daylight_Fill |
Punto di fine scarpata e punto di fine scarpata per la condizione di scavo o rilevato |
|
Tutti i collegamenti |
Top Datum |
|
|
L6 |
Top Datum Daylight Daylight_Cut |
Collegamento di scarpata per la sezione in scavo |
|
L6 |
Top Datum Daylight Daylight_Fill |
Collegamento di scarpata per la sezione in rilevato |
Diagramma di codifica
