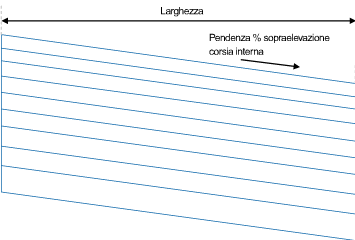

Questo componente sezione tipo è simile a Corsia interna con sopraelevazione, con la differenza che presenta ulteriori strati, dei quali l'ultimo non segue la stessa pendenza della finitura. Viene infatti controllato da un'altezza interna e da una esterna.
Associazione
Il punto di associazione si trova sul bordo interno della corsia sulla superficie di finitura. Questo componente può essere collegato al lato sinistro o destro.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
| Parametro | Description | Tipo | Default |
|---|---|---|---|
| Side | Specifica il lato in cui inserire il componente sezione tipo | Sinistro / Destro | Destro |
| Punto colmo stradale sulla parte interna | Specifica che il ciglio interno della corsia deve essere codificato come colmo stradale | Yes/No | No |
| Larghezza | Larghezza della corsia dallo scostamento del bordo interno allo scostamento del bordo esterno | Numerico, positivo |
3.6 m 12.0 piedi |
| Pendenza % di default | Pendenza % di default della corsia da utilizzare quando la pendenza di sopraelevazione del tracciato non è definita | Numerico | -2.0 |
| Pendenza di sopraelevazione | Specifica la pendenza di sopraelevazione da applicare alla corsia. | Elenco selezione | Default |
| Direzione di pendenza | Specifica se la pendenza della pavimentazione è nella direzione del colmo stradale o in quella opposta. | Elenco selezione | Direzione opposta al colmo stradale |
| Spessore Pavimentazione1 | Spessore dello strato Pavimentazione1 (zero per omettere) | Numerico, non negativo |
0.025 m 0.083 piedi |
| Spessore Pavimentazione2 | Spessore dello strato Pavimentazione2 (zero per omettere) | Numerico, non negativo |
0.025 m 0.083 piedi |
| Spessore Pavimentazione3 | Spessore dello strato Pavimentazione3 (zero per omettere) | Numerico, non negativo |
0.025 m 0.083 piedi |
| Spessore base 1 | Spessore dello strato di base 1 (zero per omettere) | Numerico, non negativo |
0.100 m 0.333 piedi |
| Spessore base 2 | Spessore dello strato di base 2 (zero per omettere) | Numerico, non negativo |
0.100 m 0.333 piedi |
| Spessore base 3 | Spessore dello strato di base 3 (zero per omettere) | Numerico, non negativo |
0.100 m 0.333 piedi |
| Spessore Sottobase1 | Spessore dello strato di sottobase 1 (zero per omettere) | Numerico, non negativo |
0.300 m 1.0 piedi |
| Spessore Sottobase2 | Spessore dello strato di sottobase 2 (zero per omettere) | Numerico, non negativo |
0.300 m 1.0 piedi |
| Spessore interno Sottobase3 | Spessore dello strato di sottobase 3 in corrispondenza del punto di associazione (zero per omettere) | Numerico, non negativo |
0.300 m 1.0 piedi |
| Spessore esterno Sottobase3 | Spessore dello strato di sottobase 3 sul ciglio della corsia (zero per omettere) | Numerico, non negativo |
0.300 m 1.0 piedi |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
| Parametro | Tipo | Stato |
|---|---|---|
| Larghezza | Può essere utilizzato per sostituire il valore fisso di Larghezza corsia e collegare il bordo della corsia ad un tracciato di scostamento. Come obiettivi per la specifica di questo valore è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. | Facoltativo |
| Quota altimetrica esterna | Può essere utilizzato per sostituire la pendenza della corsia in rettifilo e collegare il bordo esterno della corsia di percorrenza alla quota altimetrica di un profilo. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. | Facoltativo |
Parametri di output
| Parametro | Description | Tipo |
|---|---|---|
| Larghezza corsia | Larghezza della corsia | Numerico |
| Pendenza % corsia | Pendenza % della corsia | Numerico |
Funzionamento
Il componente sezione tipo viene inserito sul lato del punto di associazione specificato. Tutti i collegamenti seguono la pendenza specificata per il collegamento superiore L1, ad eccezione di L10. Il collegamento L10 viene determinato da Spessore interno Sottobase3 e Spessore esterno Sottobase3. Gli strati Pavimentazione1 e Pavimentazione2 di questo componente sezione tipo supportano l'estensione facoltativa delle relative larghezze. Tutti gli altri aspetti del funzionamento di tale componente sono identici a quelli del funzionamento del componente sezione tipo Corsia interna con sopraelevazione esistente.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza i collegamenti definiti dai parametri di input.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
| Punto, collegamento o forma | Codes | Description |
|---|---|---|
| P1 | ETW | Ciglio della corsia sulla finitura |
| P1 | Crown | Punto del colmo stradale sulla finitura (facoltativo) |
| P2 | Lane | Bordo esterno della corsia sulla finitura |
| P3 | ETW_Pave1 | Ciglio della corsia sullo strato Pavimentazione1 |
| P3 | Crown_Pave1 | Punto del colmo stradale sullo strato Pavimentazione1 (facoltativo) |
| P4 | Lane_Pave1 | Bordo esterno della corsia sullo strato Pavimentazione1 |
| P5 | ETW_Pave2 | Ciglio della corsia sullo strato Pavimentazione2 |
| P5 | Crown_Pave2 | Punto del colmo stradale sullo strato Pavimentazione2 (facoltativo) |
| P6 | Lane_Pave2 | Bordo esterno della corsia sullo strato Pavimentazione2 |
| P7 | Crown_Pave3 | Punto del colmo stradale sullo strato Pavimentazione3 (facoltativo) |
| P8 | Lane_Pave3 | Bordo esterno della corsia sullo strato Pavimentazione3 |
| P9 | ETW_Base1 | Bordo del ciglio della corsia sullo strato di base 1 |
| P9 | Crown_Base1 | Punto del colmo stradale sullo strato di base 1 (facoltativo) |
| P10 | Lane_Base1 | Bordo esterno della corsia sullo strato di base 1 |
| P11 | ETW_Base2 | Bordo del ciglio della corsia sullo strato di base 2 |
| P11 | Crown_Base2 | Punto del colmo stradale sullo strato di base 2 (facoltativo) |
| P12 | Lane_Base2 | Bordo esterno della corsia sullo strato di base 2 |
| P13 | ETW_Base3 | Bordo del ciglio della corsia sullo strato di base 3 |
| P13 | Crown_Base3 | Punto del colmo stradale sullo strato di base 3 (facoltativo) |
| P14 | Lane_Base3 | Bordo esterno della corsia sullo strato di base 3 |
| P15 | ETW _Sub1 | Bordo del ciglio della corsia sullo strato di sottobase 1 |
| P15 | Crown_Sub1 | Punto del colmo stradale sullo strato di sottobase 1 (facoltativo) |
| P16 | Lane_Sub1 | Bordo esterno della corsia sullo strato di sottobase 1 |
| P17 | ETW _Sub2 | Bordo del ciglio della corsia sullo strato di sottobase 2 |
| P17 | Crown_Sub2 | Punto del colmo stradale sullo strato di sottobase 2 (facoltativo) |
| P18 | Lane_Sub2 | Bordo esterno della corsia sullo strato di sottobase 2 |
| P19 | ETW _Sub3 | Bordo del ciglio della corsia sullo strato di sottobase 3 |
| P19 | Crown_Sub3 | Punto del colmo stradale sullo strato di sottobase 3 (facoltativo) |
| P20 | Lane_Sub3 | Bordo esterno della corsia sullo strato di sottobase 3 |
| L1 | Top, Pave | Superficie di finitura |
| L2 | Pave1 | |
| L3 | Pave2 | |
| L4 | Pave3 | |
| L5 | Base1 | |
| L6 | Base2 | |
| L7 | Base3 | |
| L8 | Subbase1 | |
| L9 | Subbase2 | |
| L10 | SubBase3 Datum | Superficie della sottobase |
| S1 | Pave1 | |
| S2 | Pave2 | |
| S3 | Pave3 | |
| S4 | Base1 | |
| S5 | Base2 | |
| S6 | Base3 | |
| S7 | Subbase1 | |
| S8 | Subbase2 | |
| S9 | Subbase3 |

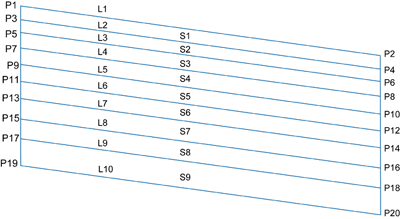

Diagramma di codifica
