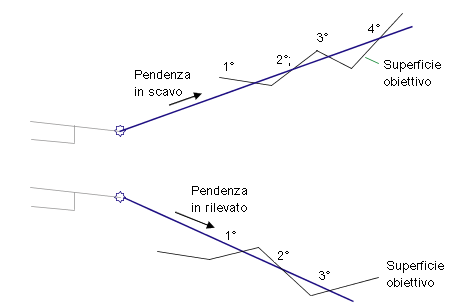

Questo componente sezione tipo viene utilizzato quando una pendenza di scarpata in scavo o in rilevato può avere più intersezioni con la superficie obiettivo.
Un parametro di input controlla quale intercettazione viene utilizzata.
È anche possibile specificare materiali di rivestimento facoltativi per i collegamenti di scarpata e altri collegamenti (Tutti i collegamenti, Collegamenti di scarpata, Solo collegamenti rilevato e Nessuno).
Associazione
Il punto di associazione si trova in corrispondenza del punto di cardine del collegamento di scarpata. Questo componente può essere collegato al lato sinistro o destro.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Side |
Specifica il lato in cui inserire il componente sezione tipo |
Sinistro / Destro |
Destro |
|
Pendenza in scavo |
Pendenza per la normale operazione di creazione scarpata in condizioni di scavo |
Numerico, positivo |
4 ( : 1) |
|
Pendenza in rilevato |
Pendenza per la normale operazione di creazione scarpata in condizioni di rilevato |
Numerico, positivo |
4 ( : 1) |
|
Numero intercettazione |
Il numero dell'intercettazione da salvare. Se il valore Numero intercettazione è maggiore del numero effettivo di intercettazioni, viene utilizzata l'intercettazione con il valore più alto |
Numerico, positivo, intero |
10 |
|
Opzione di arrotondamento |
Specifica l'arrotondamento del collegamento di scarpata nel punto di aggancio |
String |
Nessuna |
|
Arrotondamento per |
Indica il parametro utilizzato per l'arrotondamento |
String |
Lunghezza |
|
Parametro di arrotondamento |
Specifica il valore di lunghezza del raggio |
Numerico, positivo |
1.500 piedi |
|
Tassellazione arrotondamento |
Specifica il numero di punti intermittenti sui collegamenti di arrotondamento (massimo 10 collegamenti) |
Numerico, positivo |
6 |
|
Posiziona materiale di rivestimento |
Specifica l'aggiunta facoltativa di materiale di rivestimento lungo i collegamenti di scarpata. È possibile scegliere Tutti i collegamenti, Collegamenti di scarpata, Solo collegamenti rilevato e Nessuno. |
String |
Nessuna |
|
Limite pendenza 1 |
Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato |
Slope |
1 : 1 |
|
Spessore materiale 1 |
Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento. |
Numerico, positivo |
12 pollici |
|
Nome materiale 1 |
Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata |
String |
Pietrame |
|
Limite pendenza 2 |
Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato |
Slope |
2 : 1 |
|
Spessore materiale 2 |
Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento. |
Numerico, positivo |
6 pollici |
|
Nome materiale 2 |
Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata |
String |
Pietrame |
|
Limite pendenza 3 |
Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato |
Slope |
4 : 1 |
|
Spessore materiale 3 |
Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento. |
Numerico, positivo |
4 pollici |
|
Nome materiale 3 |
Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata |
String |
Erba seminata |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
|
Parametro |
Description |
Stato |
|---|---|---|
|
Superficie scarpata |
Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici. |
Obbligatorio |
Parametri di output
|
Parametro |
Description |
Tipo |
|---|---|---|
|
Scostamento scarpata |
Scostamento del punto di fine scarpata |
Numerico |
|
Quota altimetrica scarpata |
Quota altimetrica del punto di fine scarpata |
Numerico |
Funzionamento
Il componente sezione tipo cerca tutti i punti di fine scarpata possibili per la condizione di pendenza in scavo. Se vengono trovati uno o più punti di fine scarpata, questi vengono ordinati e numerati per scostamenti crescenti dal punto di cardine. Il collegamento di scarpata termina al punto che corrisponde al valore Numero intercettazione. Se il numero di intercettazione è maggiore del numero delle intercettazioni trovate, viene utilizzata l'ultima intercettazione.
Se non vengono individuati punti di fine scarpata per la condizione di scavo, il processo viene ripetuto per la condizione di rilevato.
Analogamente agli altri componenti sezione tipo scarpata, anche questo consente facoltativamente di aggiungere un materiale di rivestimento. È possibile specificare tre intervalli di pendenze. Il primo tipo di materiale viene applicato se la pendenza dei collegamenti raggiunge il valore di pendenza specificato. Dalla pendenza 1 alla pendenza 2, viene applicato il secondo tipo di materiale. Allo stesso modo, se le pendenze dei collegamenti rientrano nei valori delle pendenza 2 e 3, viene applicato il materiale 3. Se il valore di pendenza piana dei collegamenti è superiore al limite di pendenza 3, non vengono applicati materiali.
Se al componente sezione tipo viene aggiunto un materiale di rivestimento, ai collegamenti di scarpata vengono aggiunti collegamenti paralleli con lo spessore specificato. Questo parametro Spessore (ad esempio Spessore materiale 1) viene misurato perpendicolarmente rispetto al collegamento.Ai collegamenti di livello inferiore e ai collegamenti di scarpata vengono attribuiti rispettivamente il codice Datum e il codice Top. Il codice delle forme racchiuse da questi materiali corrisponde al nome del materiale.
In AutoCAD Civil 3D 2010 e versioni precedenti, il parametro Spessore materiale veniva misurato verticalmente. In AutoCAD Civil 3D 2011 e versioni successive, questo parametro viene misurato perpendicolarmente rispetto al collegamento. Pertanto, se si apre in AutoCAD Civil 3D 2011 o versioni successive una Carta contenente componenti sezione tipo creati in AutoCAD Civil 3D 2010 o versioni precedenti e vengono ricreati i modellatori, questo parametro viene modificato in modo da riflettere il nuovo comportamento. I rapporti sui volumi che utilizzano questo componente sezione tipo verranno aggiornati in modo da riflettere il nuovo comportamento.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza entrambe le soluzioni di sterro e riporto con linee tratteggiate estese verso l'esterno per una distanza di 3 metri o 10 piedi. I collegamenti scarpata terminano con frecce rivolte verso l'esterno.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Description |
|---|---|---|
|
P1 |
Hinge Hinge_Cut o Hinge_Fill |
Punto di cardine, per la condizione di scavo o rilevato |
|
P2 |
Daylight Daylight_Cut o Daylight_Fill |
Punto di fine scarpata e punto di fine scarpata per la condizione di scavo o rilevato |
|
L1 |
Top Datum Daylight Daylight_Cut |
Collegamento di scarpata per la sezione in scavo |
|
L1 |
Top Datum Daylight Daylight_Fill |
Collegamento di scarpata per la sezione in rilevato |
Diagramma di codifica
