Struttura pavimentazione generica

Questo componente sezione tipo crea una struttura di pavimentazione semplice con codici forma, collegamento e punto definibili dall'utente.

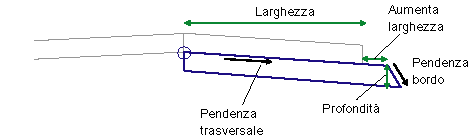

Il componente sezione tipo in questione può essere utilizzato come corsia o banchina utilizzando i parametri di sopraelevazione per la pendenza. La larghezza e la quota altimetrica del bordo esterno possono essere calcolati in base ad un tracciato e un profilo facoltativi. I componenti sezione tipo di questo tipo possono essere allineati in verticale in modo da formare più strati o possono essere affiancati in modo da formare più corsie con o senza cambi di pendenza. Se vengono allineati più componenti sezione tipo Struttura pavimentazione generica, è possibile utilizzare la pendenza inferiore come pendenza superiore degli strati successivi. Facoltativamente, la larghezza della parte inferiore del componente sezione tipo successivo può essere assegnata come larghezza di quello precedente.

Associazione

Il punto di associazione si trova in corrispondenza del bordo interno superiore della struttura di pavimentazione.

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota, ad esempio 4 : 1, a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Description	Tipo	Default
Side	Indica il lato sul quale viene inserito il componente sezione tipo.	Sinistro / Destro	Destro
Larghezza	Larghezza del componente sezione tipo.	Numerico, positivo	3.6 m 12.0 piedi
Aumenta larghezza	Specifica una larghezza facoltativa da aggiungere.	Numerico, positivo	0.2 m 0.67 piedi
Pendenza trasversale di default	Pendenza di default del collegamento superiore, quando non viene specificata la pendenza di sopraelevazione del tracciato.	Numerico	-2%
Utilizza pendenza sopraelevazione	Specifica di utilizzare la pendenza dalla specificazione di sopraelevazione definita sul tracciato della linea base.	Elenco di opzioni: No, Pendenza corsia esterna, Pendenza corsia interna, Pendenza banchina esterna, Pendenza banchina interna	No
Direzione di pendenza	Specifica se la pendenza della pavimentazione è nella direzione del colmo stradale o in quella opposta.	Elenco selezione	Direzione opposta al colmo stradale
Depth	Profondità dal collegamento superiore al collegamento inferiore del componente sezione tipo.	Numerico, positivo	0.2 m 0.67 piedi
Deflessione faccia verticale esterna	Indica la deflessione della faccia verticale esterna ad una pendenza specificata.	Booleano Sì/No	No
Pendenza faccia esterna	Specifica la pendenza della faccia esterna se si è scelto di non renderla verticale.	Numerico	1:1
Codici punto superiore interno	Specifica i codici punto nel punto interno sul collegamento superiore.	String
Codici punto superiore esterno	Specifica i codici punto nel punto esterno sul collegamento superiore.	String
Codici punto inferiore esterno	Specifica i codici punto nel punto esterno sul collegamento inferiore.	String
Codici punto inferiore interno	Specifica i codici punto nel punto interno sul collegamento inferiore.	String
Codici collegamento superiore	Specifica i codici nel collegamento superiore	String
Codici collegamento inferiore	Specifica i codici nel collegamento inferiore.	String
Codici collegamento destro	Specifica i codici nel collegamento destro.	String
Codici collegamento sinistro	Specifica i codici nel collegamento sinistro.	String
Codici forma	Specifica i codici per la forma racchiusa della struttura.	String

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametro	Description	Stato
Larghezza	Può essere utilizzato per sostituire la larghezza fissa e collegare il punto sul collegamento superiore che definisce la "larghezza" ad un tracciato di scostamento. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Quota altimetrica bordo	Può essere utilizzato per sostituire la pendenza fissa e collegare il punto sul collegamento superiore che definisce la "larghezza" ad un profilo di scostamento. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo

Parametri di output

Parametro	Description	Tipo
Side	Indica il lato sul quale viene inserito il componente sezione tipo.	Sinistro / Destro
Larghezza sommità	Larghezza totale del collegamento superiore che include l'aumento di larghezza effettivo.	Numerico, positivo
Larghezza parte inferiore	Larghezza totale della parte inferiore della struttura di pavimentazione che include l'aumento di larghezza e la larghezza determinata dalla deflessione della faccia esterna.	Numerico, positivo
Depth	Spessore dal collegamento superiore al collegamento inferiore	Numerico, positivo
Pendenza trasversale	Pendenza trasversale della struttura.	Numerico

Funzionamento

Questo componente sezione tipo ne costruisce uno di base che consente di specificare diversi parametri. Tutti i codici punto, collegamento e forma possono essere definiti dall'utente, se necessario. Tale componente sezione tipo consente inoltre di ottenere le pendenze da un parametro obiettivo (profilo) o dalla sopraelevazione specificata sul tracciato. Consente anche di assegnare la larghezza da un tracciato di scostamento.

Durante la definizione di una sezione tipo, è possibile assegnare al componente sezione tipo la larghezza di quello precedente, ovvero quello sopra indicato, in aggiunta ad un aumento di larghezza, così da rendere possibili strati per fasi.

Funzionamento in modalità layout

In modalità layout il componente sezione tipo disegna la corsia utilizzando i valori dei parametri di input.

Codici punto, collegamento e forma

Nessuno.
