Questo componente sezione tipo viene utilizzato per inserire una soluzione di scarpata che utilizzerà una pendenza tipica finché la scarpata rientra nei limiti della fascia di rispetto.
Se la pendenza tipica non rientra nella fascia di rispetto, viene utilizzata una pendenza più ripida. Se tale pendenza non rientra ancora nella fascia di rispetto, l'utente dispone di alcune opzioni per il controllo del funzionamento.
Associazione
Il punto di associazione si trova sul bordo interno del primo collegamento. Questo componente sezione tipo viene in genere associato al bordo della banchina.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
| Parametro | Description | Tipo | Default |
|---|---|---|---|
| Scostamento fascia di rispetto dalla linea base | Scostamento +/- del limite della fascia di rispetto dalla linea base | Numerico |
3.0 m 10.0 piedi |
| Pendenza in rilevato tipica | Pendenza in rilevato da utilizzare normalmente. | Numerico, positivo | 4 (:1) |
| Pendenza in rilevato massima | Pendenza in rilevato da utilizzare se la scarpata si trova oltre il limite della fascia di rispetto | Numerico, positivo | 2 (: 1) |
| Pendenza in scavo tipica | Pendenza in scavo da utilizzare normalmente. | Numerico, positivo | 4 (:1) |
| Pendenza in scavo massima | Pendenza in scavo da utilizzare se la scarpata si trova oltre il limite della fascia di rispetto | Numerico, positivo | 2 (: 1) |
| Mantieni pendenza | Specifica cosa fare se la pendenza supera lo scostamento fascia di rispetto. Le opzioni disponibili sono Mantieni pendenza massima e Ignora pendenza massima. | Elenco | Mantieni pendenza massima |
| Opzione di arrotondamento | Specifica l'arrotondamento del collegamento di scarpata nel punto di aggancio. | Elenco di opzioni: Nessuno, Circolare, Parabolico | Nessuna |
| Arrotondamento per | Indica il parametro utilizzato per l'arrotondamento | Elenco di opzioni: Lunghezza, Raggio | Lunghezza |
| Parametro di arrotondamento | Specifica il valore di lunghezza del raggio | Numerico, positivo | 0.5 m |
| Tassellazione arrotondamento | Specifica il numero di punti intermittenti sui collegamenti di arrotondamento (massimo 10 collegamenti) | Numerico, positivo, intero | 6 |
| Posiziona materiale di rivestimento | Specifica l'aggiunta facoltativa di materiale di rivestimento lungo i collegamenti di scarpata. È possibile scegliere Tutti i collegamenti o Nessuno. | String | Nessuna |
| Limite pendenza 1 | Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato | Slope | 1 : 1 |
| Spessore materiale 1 | Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento. | Numerico, positivo | 12 pollici |
| Nome materiale 1 | Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata | String | Pietrame |
| Limite pendenza 2 | Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato | Slope | 2 : 1 |
| Spessore materiale 2 | Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento. | Numerico, positivo | 6 pollici |
| Nome materiale 2 | Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata | String | Pietrame |
| Limite pendenza 3 | Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato | Slope | 4 : 1 |
| Spessore materiale 3 | Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento. | Numerico, positivo | 4 pollici |
| Nome materiale 3 | Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata | String | Erba seminata |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
| Parametro | Tipo | Stato |
|---|---|---|
| Scostamento fascia di rispetto | Può essere utilizzato per sostituire il valore fisso di Scostamento fascia di rispetto e collegare lo scostamento fascia di rispetto ad un tracciato di scostamento. Come obiettivi per la specifica di questo valore è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. | Facoltativo |
| Superficie scarpata | Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici. | Obbligatorio |
Parametri di output
| Parametro | Description | Tipo | Default |
|---|---|---|---|
| Scostamento scarpata | Scostamento del punto di fine scarpata | Numerico | Scostamento scarpata |
| Quota altimetrica scarpata | Quota altimetrica del punto di fine scarpata | Numerico | Quota altimetrica scarpata |
Funzionamento
Questo componente sezione tipo viene inserito a sinistra del punto di associazione se per Scostamento fascia di rispetto è stato specificato un valore negativo oppure se è stato indicato un valore Tracciato scostamento fascia di rispetto che si trova a sinistra della linea base di controllo. Se viene invece specificato un valore positivo per il parametro Scostamento fascia di rispetto, la scarpata viene inserita a destra. Come menzionato, la specifica di un valore negativo determina l'inserimento a sinistra.
Per questo componente sezione tipo possono verificarsi tre casi, come mostrato nelle illustrazioni riportate di seguito.

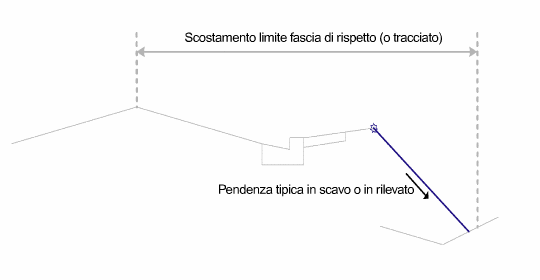

Nella seguente illustrazione viene mostrato il primo caso.
La pendenza tipica della scarpata fa sì che il punto di aggancio rientri nel limite di scostamento specificato dal valore numerico o dalla posizione del tracciato.

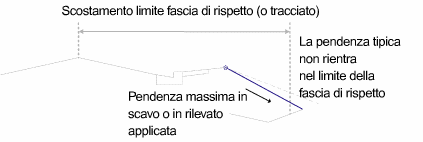

Nella seguente illustrazione viene mostrato il secondo caso.
La pendenza tipica della scarpata impedisce che il punto di aggancio rientri nel limite di scostamento specificato dal valore numerico o dalla posizione del tracciato. Se il parametro di input Mantieni pendenza è impostato su Mantieni pendenza massima, la pendenza viene aumentata fino a raggiungere il valore massimo. Una volta raggiunto tale valore, esso verrà mantenuto e il punto di aggancio supererà il limite della fascia di rispetto.

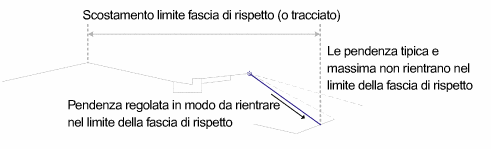

Nella seguente illustrazione viene mostrato il terzo caso.
La pendenza tipica della scarpata impedisce che il punto di aggancio rientri nel limite di scostamento specificato dal valore numerico o dalla posizione del tracciato. Se il parametro di input Mantieni pendenza è impostato su Ignora pendenza massima, vengono ignorate le restrizioni relative alla pendenza e il punto di aggancio viene inserito nella posizione di scostamento della fascia di rispetto.
Analogamente a quanto avviene con tutti i componenti sezione tipo della scarpata, con il componente in questione sono disponibili i controlli relativi all'arrotondamento e al materiale di rivestimento.
In AutoCAD Civil 3D 2010 e versioni precedenti, il parametro Spessore materiale veniva misurato verticalmente. In AutoCAD Civil 3D 2011 e versioni successive, questo parametro viene misurato perpendicolarmente rispetto al collegamento. Pertanto, se si apre in AutoCAD Civil 3D 2011 o versioni successive una Carta contenente componenti sezione tipo creati in AutoCAD Civil 3D 2010 o versioni precedenti e vengono ricreati i modellatori, questo parametro viene modificato in modo da riflettere il nuovo comportamento. I rapporti sui volumi che utilizzano questo componente sezione tipo verranno aggiornati in modo da riflettere il nuovo comportamento.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza tutti i collegamenti e utilizza il valore di pendenza tipica specificato nei parametri di input.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
| Punto, collegamento o forma | Codes | Description |
|---|---|---|
| P1 | Hinge, Hinge_Cut o Hinge_Fill | Punto di cardine. Hinge_Cut viene utilizzato se la pendenza del collegamento di scarpata è verso l'alto. Hinge_Fill viene utilizzato se la pendenza del collegamento di scarpata è verso il basso. |
| P2 | Daylight, Daylight_Cut o Daylight_Fill | Punto di fine scarpata |
| L1 | Top, Datum, Daylight, Daylight_Cut, Slope_Link | Collegamento di scarpata per la sezione in scavo |
| L1 | Top, Datum, Daylight, Daylight_Fill, Slope_Link | Collegamento di scarpata per la sezione in rilevato |
Diagramma di codifica
