Questo componente sezione tipo è una soluzione generalizzata per la chiusura delle sezioni dal bordo esterno della sezione stradale al punto di intercettazione in scavo o in rilevato.
Fornisce una gamma di soluzioni per le condizioni di sterro e riporto, secondo la descrizione che segue. In base ai parametri di input forniti, prova dapprima a costruire una sezione in scavo. Se la sezione in scavo non riesce, costruisce una sezione in rilevato. Il collegamento scarpata finale può essere omesso nei casi in cui il tipo di modellatore deve essere necessariamente lasciato in uno stato non completo. Questa situazione potrebbe verificarsi, ad esempio, per consentire il collegamento tra superfici scarpate di proprietà adiacenti e il punto di cardine della sezione stradale incompleta.
È anche possibile specificare materiali di rivestimento facoltativi per i collegamenti di scarpata e altri collegamenti (Tutti i collegamenti, Collegamenti di scarpata, Solo collegamenti rilevato e Nessuno).
Associazione
Il componente sezione tipo Scarpata generica viene generalmente associato a quello utilizzato sul bordo esterno della sezione stradale, ad esempio il bordo della banchina, la parte posteriore del marciapiede o la parte esterna del cordolo. Il punto di associazione si trova sul bordo interno del primo collegamento in scavo, del primo collegamento in rilevato o del collegamento di allargamento del guardrail.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Side |
Specifica il lato in cui inserire il componente sezione tipo |
Sinistro / Destro |
Destro |
|
Includi collegamento di scarpata Ometti collegamento di scarpata |
Include od omette il collegamento di scarpata. |
Includi / Ometti |
Includi |
|
Punto di prova scavo |
Numero del collegamento in scavo la cui estremità esterna è il punto di prova che consente di determinare se la sezione è in scavo o in rilevato. |
Numerico, positivo, intero |
3 |
|
Larghezza scavo 1 |
Larghezza del collegamento in scavo 1 |
Numerico, positivo |
0.0 |
|
Pendenza in scavo 1 |
Pendenza (x : 1) del collegamento in scavo 1 |
Numerico |
0.0 |
|
Larghezza scavo |
Larghezza del collegamento in scavo 2 |
Numerico, positivo |
0.0 |
|
Pendenza in scavo 2 |
Pendenza (x : 1) del collegamento in scavo 2 |
Numerico |
0.0 |
|
Larghezza scavo |
Larghezza del collegamento in scavo 3 |
Numerico, positivo |
0.0 |
|
Pendenza in scavo 3 |
Pendenza (x : 1) del collegamento in scavo 3 |
Numerico |
0.0 |
|
Larghezza scavo |
Larghezza del collegamento in scavo 4 |
Numerico, positivo |
0.0 |
|
Pendenza in scavo 4 |
Pendenza (x : 1) del collegamento in scavo 4 |
Numerico |
0.0 |
|
Larghezza scavo |
Larghezza del collegamento in scavo 5 |
Numerico, positivo |
0.0 |
|
Pendenza in scavo 5 |
Pendenza (x : 1) del collegamento in scavo 5 |
Numerico |
0.0 |
|
Larghezza scavo |
Larghezza del collegamento in scavo 6 |
Numerico, positivo |
0.0 |
|
Pendenza in scavo 6 |
Pendenza (x : 1) del collegamento in scavo 6 |
Numerico |
0.0 |
|
Larghezza scavo |
Larghezza del collegamento in scavo 7 |
Numerico, positivo |
0.0 |
|
Pendenza in scavo 7 |
Pendenza (x : 1) del collegamento in scavo 7 |
Numerico |
0.0 |
|
Larghezza scavo |
Larghezza del collegamento in scavo 8 |
Numerico, positivo |
0.0 |
|
Pendenza in scavo 8 |
Pendenza (x : 1) del collegamento in scavo 8 |
Numerico |
0.0 |
|
Pendenza in scavo piana |
Prima pendenza piana per la verifica. |
Numerico, positivo |
6 ( : 1) |
|
Altezza max in scavo piana |
Altezza massima consentita del collegamento di chiusura che utilizza la Pendenza in scavo piana |
Numerico, positivo |
1.5 m 5 piedi |
|
Pendenza in scavo media |
Pendenza in scavo che consente di verificare se il collegamento Pendenza in scavo piana supera il valore Altezza max in scavo piana |
Numerico, positivo |
4 ( : 1) |
|
Altezza max in scavo media |
Altezza massima consentita del collegamento di chiusura che utilizza Pendenza in scavo media. |
Numerico, positivo |
3 m 10 piedi |
|
Pendenza in scavo ripida |
Pendenza in scavo da utilizzare se il collegamento Pendenza in scavo media supera Altezza max in scavo media. |
Numerico, positivo |
2 ( : 1) |
|
Larghezza rilevato 1 |
Larghezza del collegamento in rilevato 1 |
Numerico, positivo |
0.0 |
|
Pendenza in rilevato 1 |
Pendenza (x : 1) del collegamento in rilevato 1 |
Numerico |
0.0 |
|
Larghezza rilevato |
Larghezza del collegamento in rilevato 2 |
Numerico, positivo |
0.0 |
|
Pendenza in rilevato |
Pendenza (x : 1) del collegamento in rilevato 2 |
Numerico |
0.0 |
|
Larghezza rilevato |
Larghezza del collegamento in rilevato 3 |
Numerico, positivo |
0.0 |
|
Pendenza in rilevato |
Pendenza (x : 1) del collegamento in rilevato 3 |
Numerico |
0.0 |
|
Pendenza in rilevato piana |
Prima pendenza piana per la verifica. (x : 1) |
Numerico, positivo |
6 ( : 1) |
|
Altezza max in rilevato piana |
Altezza massima consentita del collegamento di chiusura che utilizza Pendenza in rilevato piana |
Numerico, positivo |
1.5 m 5 piedi |
|
Pendenza in rilevato media |
Pendenza in rilevato per verificare se il collegamento Pendenza in rilevato piana supera Altezza max in rilevato piana |
Numerico, positivo |
4 ( : 1) |
|
Altezza max in rilevato media |
Altezza massima consentita del collegamento di chiusura che utilizza Pendenza in rilevato media |
Numerico, positivo |
3 m 10 piedi |
|
Pendenza in rilevato ripida |
Pendenza in rilevato da utilizzare se il collegamento Pendenza in rilevato media supera l'Altezza max in rilevato media |
Numerico, positivo |
2 ( : 1) |
|
Larghezza guardrail |
Larghezza del collegamento di allargamento del guardrail per le pendenze in rilevato che utilizzano Pendenza in rilevato ripida. Utilizzare zero per non allargare il guardrail. |
Numerico, positivo |
0.6 m 2 piedi |
|
Pendenza % guardrail |
% di pendenza del collegamento di allargamento del guardrail |
Numerico |
-2 (%) |
|
Includi guardrail Ometti guardrail |

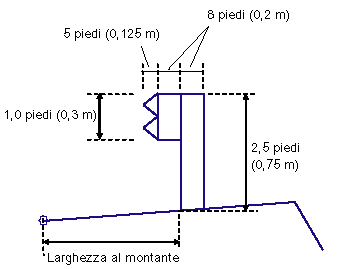

Includi per inserire i collegamenti per la struttura del guardrail nel segmento di allargamento del guardrail. Ometti non consente l'inserimento della struttura del guardrail. |
Includi / Ometti |
Ometti |
|
Larghezza al montante |
Quando il guardrail è incluso, la larghezza dal punto di associazione al bordo interno del montante del guardrail. |
Numerico |
0.3 m 1 piede |
|
Opzione di arrotondamento |
Specifica l'arrotondamento del collegamento di scarpata nel punto di aggancio |
String |
Nessuna |
|
Arrotondamento per |
Indica il parametro utilizzato per l'arrotondamento |
String |
Lunghezza |
|
Parametro di arrotondamento |
Specifica il valore di lunghezza del raggio |
Numerico, positivo |
1.500 piedi |
|
Tassellazione arrotondamento |
Specifica il numero di punti intermittenti sui collegamenti di arrotondamento (massimo 10 collegamenti) |
Numerico, positivo |
6 |
|
Posiziona materiale di rivestimento |
Specifica l'aggiunta facoltativa di materiale di rivestimento lungo i collegamenti di scarpata. È possibile scegliere Tutti i collegamenti, Collegamenti di scarpata, Solo collegamenti rilevato e Nessuno. |
String |
Nessuna |
|
Limite pendenza 1 |
Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato |
Slope |
1 : 1 |
|
Spessore materiale 1 |
Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento. |
Numerico, positivo |
12 pollici |
|
Nome materiale 1 |
Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata |
String |
Pietrame |
|
Limite pendenza 2 |
Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato |
Slope |
2 : 1 |
|
Spessore materiale 2 |
Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento. |
Numerico, positivo |
6 pollici |
|
Nome materiale 2 |
Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata |
String |
Pietrame |
|
Limite pendenza 3 |
Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato |
Slope |
4 : 1 |
|
Spessore materiale 3 |
Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento. |
Numerico, positivo |
4 pollici |
|
Nome materiale 3 |
Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata |
String |
Erba seminata |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
|
Parametro |
Description |
Stato |
|---|---|---|
|
Superficie scarpata |
Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici. |
Obbligatorio |
Parametri di output
|
Parametro |
Description |
Tipo |
|---|---|---|
|
Scostamento scarpata |
Scostamento del punto di fine scarpata |
Numerico |
|
Quota altimetrica scarpata |
Quota altimetrica del punto di fine scarpata |
Numerico |
Funzionamento
Questo componente sezione tipo è progettato per contenere una vasta gamma di configurazioni con zona libera da ostacoli (clear zone), sezione in scavo e sezione in rilevato. Consente un massimo di otto collegamenti da usare nelle sezioni in scavo dal bordo della sezione stradale al punto di cardine per l'intercettazione in scavo. Qualsiasi collegamento può essere utilizzato come punto di prova scavo. È possibile utilizzare fino a tre collegamenti in rilevato sul punto di cardine in rilevato, e viene fornito un allargamento speciale della banchina del guardrail per le condizioni di rilevato a forte inclinazione.
I collegamenti in scavo sono denominati Scavo 1, Scavo 2, fino a Scavo 8. il valore di input Punto di prova scavo indica quale collegamento in scavo finisce in corrispondenza del punto di prova scavo. I passaggi logici utilizzati sono i seguenti:

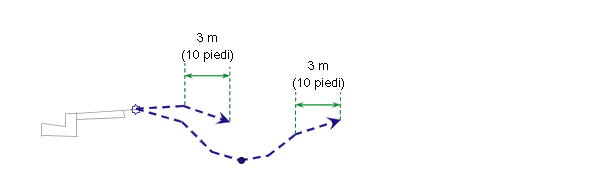

- I collegamenti alla superficie in scavo sono costruiti temporaneamente da Scavo 1 alla fine del collegamento in scavo in corrispondenza del punto di prova.
- Se il punto di prova, o qualsiasi parte della superficie temporanea, si trova al di sotto della superficie obiettivo, la sezione viene completata come sezione in scavo. Se l'intero gruppo di collegamenti temporanei si trova al di sopra della superficie obiettivo, la sezione viene completata come sezione in rilevato.
L'esempio in scavo nel diagramma del componente sezione tipo illustra dove sono definiti cinque collegamenti in scavo. Il punto di prova scavo si trova sul terzo collegamento. L'esempio in rilevato illustra due collegamenti in rilevato definiti.
Analogamente agli altri componenti sezione tipo scarpata, anche questo consente facoltativamente di aggiungere un materiale di rivestimento. È possibile specificare tre intervalli di pendenze. Il primo tipo di materiale viene applicato se la pendenza dei collegamenti raggiunge il valore di pendenza specificato. Dalla pendenza 1 alla pendenza 2, viene applicato il secondo tipo di materiale. Allo stesso modo, se le pendenze dei collegamenti rientrano nei valori delle pendenza 2 e 3, viene applicato il materiale 3. Se il valore di pendenza piana dei collegamenti è superiore al limite di pendenza 3, non vengono applicati materiali.
Se al componente sezione tipo viene aggiunto un materiale di rivestimento, ai collegamenti di scarpata vengono aggiunti collegamenti paralleli con lo spessore specificato. Questo parametro Spessore (ad esempio Spessore materiale 1) viene misurato perpendicolarmente rispetto al collegamento.Ai collegamenti di livello inferiore e ai collegamenti di scarpata vengono attribuiti rispettivamente il codice Datum e il codice Top. Il codice delle forme racchiuse da questi materiali corrisponde al nome del materiale.
In AutoCAD Civil 3D 2010 e versioni precedenti, il parametro Spessore materiale veniva misurato verticalmente. In AutoCAD Civil 3D 2011 e versioni successive, questo parametro viene misurato perpendicolarmente rispetto al collegamento. Pertanto, se si apre in AutoCAD Civil 3D 2011 o versioni successive una Carta contenente componenti sezione tipo creati in AutoCAD Civil 3D 2010 o versioni precedenti e vengono ricreati i modellatori, questo parametro viene modificato in modo da riflettere il nuovo comportamento. I rapporti sui volumi che utilizzano questo componente sezione tipo verranno aggiornati in modo da riflettere il nuovo comportamento.

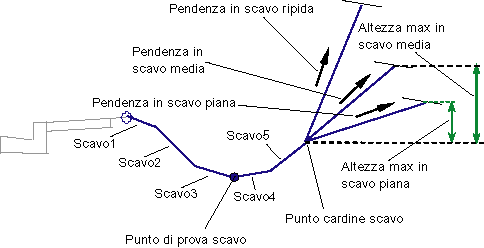

Sezione in scavo
- Se il punto di prova scavo si trova al di sopra della superficie obiettivo, i collegamenti vengono tracciati all'indietro dal punto di prova fino al rilevamento di un'intersezione con la superficie obiettivo. La sezione viene terminata in questo punto.
- Se il punto di prova si trova al di sotto della superficie obiettivo, i collegamenti in scavo che rimangono vengono aggiunti uno ad uno. Viene eseguita la verifica di ciascun collegamento per controllare che intersechi la superficie scarpata. In questo caso, la sezione in scavo termina in corrispondenza del punto di intersezione e vengono assegnati i codici Cardine e Scarpata.
- Per chiudere la superficie obiettivo in scavo:
- Se Includi collegamento di scarpata è impostato su False, non viene calcolata alcuna intercettazione scarpata.
- L'intercettazione della superficie scarpata viene calcolata con il valore Pendenza in scavo piana.
- Se l'altezza della pendenza in scavo piana supera il valore Altezza max in scavo piana, l'intercettazione della superficie scarpata viene ricalcolata mediante il valore Pendenza in scavo media.
- Se l'altezza della pendenza in scavo media supera il valore Altezza max in scavo media, l'intercettazione della superficie scarpata viene ricalcolata mediante il valore Pendenza in scavo ripida.

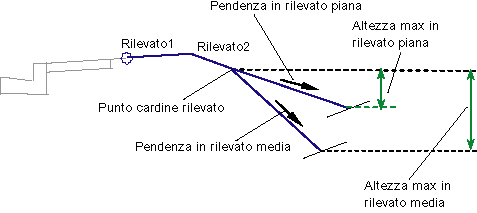

Sezione in rilevato
- I collegamenti in rilevato vengono aggiunti verso l'esterno dal punto di associazione al punto di cardine in rilevato, ovvero il bordo esterno dell'ultimo collegamento in rilevato diverso da zero.
- Quando un collegamento in rilevato interseca la superficie scarpata prima di raggiungere il punto di cardine, la sezione viene terminata in corrispondenza dell'intersezione e vengono assegnati i codici Cardine e Punto di fine scarpata appropriati.
- Per chiudere la superficie obiettivo in rilevato:
- L'intercettazione della superficie obiettivo viene calcolata mediante il valore Pendenza in rilevato piana. Se l'altezza del collegamento di intercettazione non supera il valore Altezza max in rilevato piana, questa pendenza viene utilizzata per aggiungere il collegamento alla sezione tipo. In caso contrario:
- L'intercettazione della superficie obiettivo viene ricalcolata mediante il valore Pendenza in rilevato media. Se l'altezza del collegamento di intercettazione non supera il valore Altezza max in rilevato media, questa pendenza viene utilizzata per aggiungere il collegamento alla sezione tipo. In caso contrario:

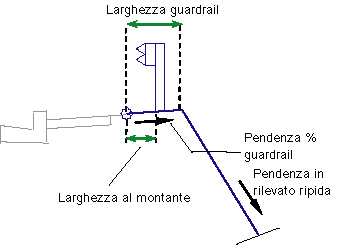

- Se viene specificata una larghezza del guardrail diversa da zero, i collegamenti (Rilevato 1, Rilevato 2 e così via) vengono rimossi. Il collegamento di allargamento del guardrail viene aggiunto in corrispondenza del punto di associazione mediante i parametri Larghezza guardrail e Pendenza % guardrail. L'intercettazione della superficie obiettivo viene ricalcolata dal bordo esterno del collegamento di allargamento del guardrail utilizzando il valore Pendenza in rilevato ripida e il collegamento viene aggiunto alla sezione tipo.
- Se la larghezza del guardrail corrisponde a zero, la pendenza in rilevato ripida viene applicata dal punto di cardine in rilevato.
Alle sezioni in rilevato che soddisfano i criteri per l'utilizzo della pendenza in rilevato ripida è possibile applicare una struttura di guardrail. Se i criteri sono soddisfatti, se il valore Larghezza guardrail è diverso da zero e Includi guardrail è impostato su True, una struttura di guardrail viene disegnata in corrispondenza della progressiva. Le quote della struttura del guardrail sono fisse, come illustrato nel diagramma riportato di seguito.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo mostra entrambe le soluzioni di pendenza piana nelle condizioni di sterro e riporto con delle linee tratteggiate. Il collegamento di scarpata viene esteso verso l'esterno per una distanza orizzontale di 3 metri o 10 piedi e termina con una freccia.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Description |
|---|---|---|
|
CP (n+1) |
Ditch_Out |
Punto di prova fosso al termine del Collegamento scavo n, in cui n corrisponde al numero di collegamento del punto di prova scavo |
|
CP (da 1 a n) |
Hinge Hinge_Cut |
Punto di cardine per la pendenza di intercettazione in scavo |
|
CP10 |
Daylight Daylight_Cut |
Punto di picchettatura pendenza in scavo |
|
FP (da 1 a n) |
Hinge Hinge_Fill |
Punto di cardine per la pendenza di intercettazione in rilevato |
|
FP5 |
Daylight Daylight_Fill |
Punto di picchettatura pendenza in rilevato |
|
Tutti i collegamenti |
Top Datum |
Tutti i collegamenti in scavo, rilevato e guardrail |
|
Punti di guardrail |
Nessuno |
Ai punti della struttura del guardrail, se inclusa, non vengono assegnati codici. |
|
Collegamenti di guardrail |
Guardrail |
Tutti i collegamenti che comprendono la struttura del guardrail, se inclusa. |
|
Collegamento di scarpata finale |
Top Datum Daylight Daylight_Cut |
Collegamento di scarpata per la sezione in scavo |
|
Collegamento di scarpata finale |
Top Datum Daylight Daylight_Fill |
Collegamento di scarpata per la sezione in rilevato |

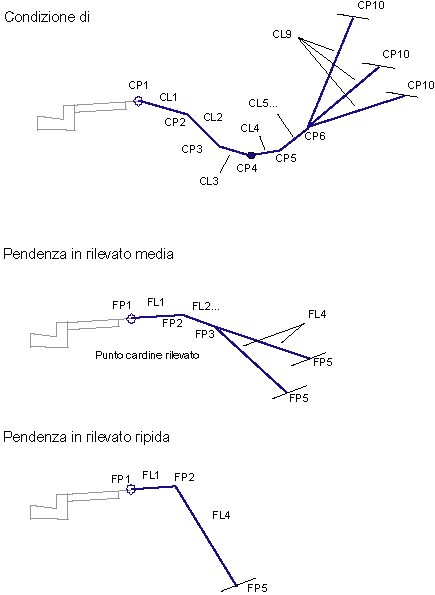

Diagramma di codifica
