Questo componente sezione tipo crea un cordolo semplice in corrispondenza del bordo della sezione stradale. Può essere associato al bordo esterno della pavimentazione o al bordo di uno spartitraffico nella parte interna.
Associazione
Il punto di associazione si trova sulla sezione interna del cordolo per il caso 1 e sulla sezione esterna del cordolo per il caso 2.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Side |
Specifica il lato in cui inserire il componente sezione tipo |
Sinistra/Destra |
Destro |
|

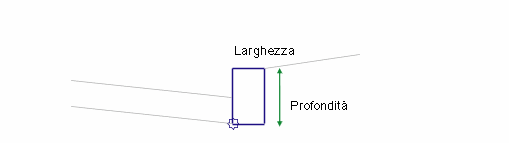

Larghezza |
Larghezza del cordolo |
Numerico, positivo |
0.225 m 0.75 piedi |
|
Depth |
Profondità del cordolo |
Numerico, positivo |
0.45 m 1.5 piedi |
|
Punto di associazione |
Specifica il punto di associazione del cordolo come sezione interna o sezione esterna |
Booleano |
Sezione interna |
|
Profondità inferiore |
Profondità del cordolo nella parte inferiore interna dal punto di associazione |
Numerico, positivo |
0.3 m 1.0 piedi |
|
Altezza esterna |
Altezza esposta della sezione esterna del cordolo |
Numerico, positivo |
0.0 m 0.0 piedi |
| Deflessione faccia del cordolo | Deflessione specificata della faccia interna del cordolo. Specificare 0 gradi per la faccia verticale. | Angolare |
0 gradi |
| Applica deflessione alla parte superiore del cordolo | Imposta la parte superiore del cordolo perpendicolare alla faccia interna del cordolo. | Booleano: Sì/No |
Sì |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
Parametri obiettivo: Nessuno.
Parametri di output
Nessuno.
Funzionamento
Il componente sezione tipo costruisce una forma rettangolare per un cordolo semplice, con il punto di associazione sul bordo inferiore interno del cordolo.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo disegna la forma della barriera in base ai parametri di input specificati.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codes |
Description |
|---|---|---|
|
P1 |
BottomCurb |
Parte inferiore interna del cordolo |
|
P2 |
TopCurb |
Parte superiore interna del cordolo |
|
P3 |
BackCurb |
Parte superiore esterna del cordolo |
|
Tutti i collegamenti |
Curb |
|
|
S1 |
Curb |

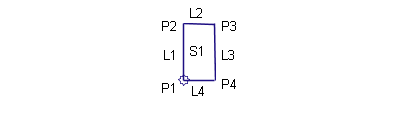

Diagramma di codifica
