Guardrail base

Questo componente sezione tipo crea una forma di guardrail semplice sulla sezione tipo.

Questo componente sezione tipo fa parte di un gruppo di componenti sezione tipo introduttivi utilizzati per la modellazione di sezioni stradali semplici nonché per l'esercitazione e la formazione.

Associazione

Il punto di associazione si trova nel bordo interno del montante a livello della finitura.

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Description	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo	Sinistro / Destro	Destro

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametri obiettivo: Nessuno.

Parametri di output

Nessuno.

Funzionamento

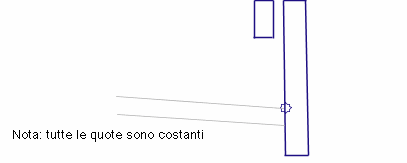

Il componente sezione tipo costruisce due forme rettangolari per il montante e il nastro. Le quote sono fisse e non possono essere modificate dall'utente. Il montante si estende verso il basso dal punto di associazione per una distanza fissa sotto la finitura.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo disegna il montante e la ringhiera utilizzando le quote fisse.

Codici punto, collegamento e forma

A tutti i punti viene assegnato il codice "Guardrail". Non vengono assegnati codici collegamento o forma.
