Questo componente sezione tipo crea una forma di sezione di ponte a doppio cassone con barriere laterali opzionali.
Associazione
Il punto di associazione si trova in corrispondenza della linea di divisione tra le corsie di sinistra e di destra, sulla finitura dell'impalcato del ponte. La sezione del ponte è costruita sui lati sinistro e destro.

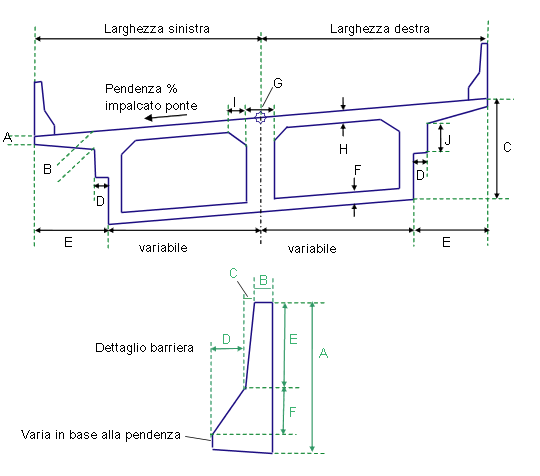

Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Larghezza corsia sinistra |
Larghezza delle corsie sinistre dell'impalcato del ponte |
Numerico, positivo |
5.34 m 17.8 piedi |
|
Larghezza corsia destra |
Larghezza delle corsie destre dell'impalcato del ponte |
Numerico, positivo |
5.34 m 17.8 piedi |
|
Pendenza impalcato ponte - Utilizza sopraelevazione |
Specifica l'uso della pendenza di sopraelevazione per l'impalcato ponte. |
Elenco di opzioni: No, Pendenza corsia esterna sinistra, Pendenza corsia interna sinistra |
Pendenza corsia esterna sinistra |
|
Pendenza di default impalcato ponte |
Specifica la pendenza di default per l'impalcato ponte. |
Numerico, positivo |
2.0% |
|
Includi barriere Ometti barriere |
Include od omette le barriere in ciascun lato dell'impalcato del ponte. |
Includi / Ometti |
Includi |
|
Quota A |
Spessore impalcato del ponte al bordo |
Numerico, positivo |
0.200 m 0.667 piedi |
|
Quota B |
Spessore dell'impalcato del ponte all'inizio dello sbalzo |
Numerico, positivo |
0.300 m 1.0 piedi |
|
Quota C |
Profondità totale dalla finitura al fondo dell'intradosso |
Numerico, positivo |
1.8 m 6.0 piedi |
|
Quota D |
Larghezza gradino |
Numerico, positivo |
0.150 m 0.5 piedi |
|
Quota E |
Larghezza totale sbalzo |
Numerico, positivo |
1.425 m 4.75 piedi |
|
Quota F |
Spessore di fondo del cassone |
Numerico, positivo |
0.170 m 0.5625 piedi |
|
Quota G |
Spessore anima intermedia del cassone |
Numerico, positivo |
0.250 m 0.833 piedi |
|
Quota H |
Spessore superiore del cassone |
Numerico, positivo |
0.210 m 0.7 piedi |
|
Quota I |
Larghezza del ringrosso superiore dell'anima del cassone |
Numerico, positivo |
0.300 m 1.0 piedi |
|
Quota J |
Altezza gradino |
Numerico, positivo |
0.600 m 2.0 piedi |
|
Barriera A (mm o pollici) |
Altezza della barriera al centro dello spartitraffico |
Numerico, positivo |
810 mm 32 pollici |
|
Barriera B (mm o pollici) |
Come illustrato nel diagramma |
Numerico, positivo |
131 mm 4.5 pollici |
|
Barriera C (mm o pollici) |
Come illustrato nel diagramma |
Numerico, positivo |
59 mm 2 pollici |
|
Barriera D (mm o pollici) |
Come illustrato nel diagramma |
Numerico, positivo |
125 mm 5 pollici |
|
Barriera E (mm o pollici) |
Come illustrato nel diagramma |
Numerico, positivo |
557 mm 22 pollici |
|
Barriera F (mm o pollici) |
Come illustrato nel diagramma |
Numerico, positivo |
178 mm 7 pollici |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
|
Parametro |
Description |
Stato |
|---|---|---|
|
Larghezza sinistra |
Può essere utilizzato per sostituire il valore fisso di Larghezza sinistra e collegare il bordo sinistro dell'impalcato ad uno scostamento. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. |
Facoltativo |
|
Larghezza destra |
Può essere utilizzato per sostituire il valore fisso di Larghezza destra e collegare il bordo destro dell'impalcato ad un tracciato di scostamento in corrispondenza di ciascuna progressiva lungo il modellatore. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. |
Facoltativo |
Parametri di output
| Parametro | Description | Tipo |
|---|---|---|
|
Asse di rotazione sopraelevazione |
Indica se il componente sezione tipo supporta il calcolo dell'asse di rotazione. Per visualizzare una descrizione del parametro, nella finestra Proprietà portare il cursore sopra il parametro. Per ulteriori informazioni, vedere Regolazioni del profilo di progetto durante la sopraelevazione. |
Statica (descrizione) |
Funzionamento
Il componente sezione tipo costruisce i collegamenti per l'impalcato del ponte e la sottostruttura in base ai parametri di input specificati. Se per l'impalcato del ponte vengono utilizzate le opzioni IS (sopraelevazione interna sinistra) ed ES (sopraelevazione corsia esterna sinistra), la pendenza di sopraelevazione per il lato sinistro viene mantenuta costante per l'intera larghezza del ponte.
Se Includi barriere è impostato su True, verranno aggiunte sezioni della barriera New Jersey laterale ai bordi dell'impalcato sinistro e destro. Le pendenze della parte inferiore della barriera sono variabili in modo da corrispondere alle pendenze dell'impalcato.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo disegna la struttura del ponte e le barriere in base ai parametri di input specificati.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Description |
|---|---|---|
|
P1, P3 |
EBD |
Bordo dell'impalcato del ponte |
|
P2 |
Crown_Deck |
Punto del colmo stradale sull'impalcato del ponte |
|
L1 |
Deck, Top |
|
|
Bridge |
Tutti i collegamenti esterni della sottostruttura del ponte |
|
|
Girder |
Tutti i collegamenti interni della sottostruttura del ponte |
|
|
Tutti i collegamenti barriera |
Barrier |
|
|
S1 |
Bridge |
|
|
S2, S3 |
Barrier |

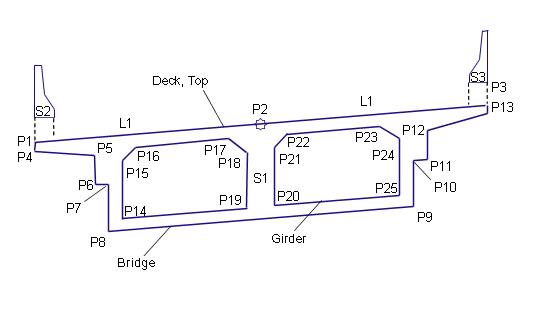

Diagramma di codifica
