Questo componente sezione tipo crea una banchina semplice pavimentata con finitura e sottobase.
Associazione
Il punto di associazione si trova sul bordo interno della banchina sulla finitura.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Side |
Specifica il lato in cui inserire il componente sezione tipo |
Sinistro / Destro |
Destro |
|
Larghezza |
Larghezza della banchina |
Numerico, positivo |
0.9 m 3 piedi |
|
Depth |
Spessore dalla finitura alla sottobase |
Numerico, positivo |
0.2 m 0.67 piedi |
|
Pendenza % |
Pendenza % della banchina |
Numerico |
-4% |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
Parametri obiettivo: Nessuno.
Parametri di output
Nessuno.
Funzionamento
I collegamenti della banchina sono inseriti verso l'esterno dal punto di associazione in base alla larghezza, alla pendenza e allo spessore definiti.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo disegna la corsia utilizzando i parametri di input.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codes |
Description |
|---|---|---|
|
P2 |
EPS |
Bordo della banchina pavimentata sulla finitura |
|
P4 |
EPS_Sub |
Bordo della banchina pavimentata sulla sottobase |
|
L1 |
Top, Pave |
Finitura pavimentata |
|
L3 |
Datum, Subbase |
Sottobase |
|
S1 |
Pave1 |

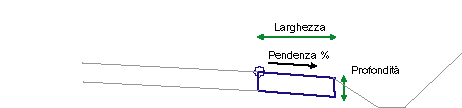

Diagramma di codifica
