Questo componente sezione tipo inserisce un fosso piano o a V con parametri di controllo planimetrici e altimetrici definiti dall'utente.
Il fosso può includere anche materiale di rivestimento aggiuntivo.
Associazione
Il punto di associazione è posizionato sul bordo interno del primo collegamento. Si trova sulla fascia laterale interna o sul collegamento scarpatina interna del fosso se la larghezza della fascia laterale interna è uguale a zero. In genere, questo punto è collegato al bordo esterno di una banchina.

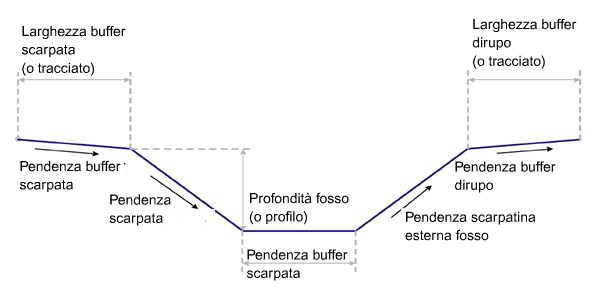

Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
| Parametro | Description | Tipo | Default |
|---|---|---|---|
| Side | Specifica su quale lato collocare il componente sezione tipo | Sinistra/Destra | Destra |
| Includi fosso | Specifica l'uso del fosso in sterro e riporto, solo riporto o solo sterro | Elenco di selezione: a) Sterro/riporto, b) Sterro, c) Riporto | Sterro/riporto |
| Larghezza fosso | Larghezza del fondo del fosso. Utilizzare zero per un fosso a V. | Numerico, positivo |
1 m 3 piedi |
| Profondità fosso | Profondità del fosso. | Numerico, positivo |
1 m 3 piedi |
| Pendenza scarpatina interna fosso | Pendenza del collegamento della parte interna del fosso (x : 1). Questo collegamento viene sempre inserito verso il basso. | Numerico, positivo | 4 ( : 1) |
| Larghezza scarpata laterale interna | Consente di inserire una scarpata laterale prima della scarpatina del fosso (zero per omettere) | Numerico, positivo |
1 m 3 piedi |
| Pendenza scarpata laterale interna | Pendenza della scarpata laterale interna | Numerico, positivo | -6 (:1) |
| Pendenza scarpatina esterna fosso | Pendenza del collegamento parte esterna del fosso (x : 1). Questo collegamento è sempre inserito con orientamento verso l'alto. | Numerico, positivo | 4 ( : 1) |
| Scarpata laterale esterna | Consente di inserire una scarpata laterale esternamente alla scarpatina del fosso (zero per omettere) | Numerico, positivo |
1 m 3 piedi |
| Pendenza scarpata laterale esterna | Pendenza della scarpata laterale esterna | Numerico, positivo | 6 ( : 1) |
| Posiziona materiale di rivestimento | Specifica l'aggiunta facoltativa di materiale di rivestimento lungo i collegamenti di scarpata. È possibile scegliere Tutti i collegamenti o Nessuno. | String | Nessuna |
| Limite pendenza 1 | Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato | Slope | 1 : 1 |
| Spessore materiale 1 | Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al lato della pendenza. | Numerico, positivo | 12 pollici |
| Nome materiale 1 | Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata | String | Pietrame |
| Limite pendenza 2 | Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato | Slope | 2 : 1 |
| Spessore materiale 2 | Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al lato della pendenza. | Numerico, positivo | 6 pollici |
| Nome materiale 2 | Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata | String | Pietrame |
| Limite pendenza 3 | Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato | Slope | 4 : 1 |
| Spessore materiale 3 | Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al lato della pendenza. | Numerico, positivo | 4 pollici |
| Nome materiale 3 | Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata | String | Erba seminata |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
| Parametro | Description | Stato |
|---|---|---|
| Tracciato bordo interno fosso | Può essere utilizzato per sostituire la larghezza fissa della scarpata laterale interna. Come obiettivi per la specifica di questo valore è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. | Facoltativo |
| Tracciato bordo esterno fosso | Può essere utilizzato per sostituire la larghezza fissa della scarpata laterale esterna. Come obiettivi per la specifica di questo valore è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. | Facoltativo |
| Profilo inferiore fosso | Può essere utilizzato per sostituire le larghezze fisse della scarpata interna e della scarpata esterna. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. | Facoltativo |
| Superficie obiettivo | Superficie utilizzata per stabilire se il fosso è in sterro o riporto. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici. | Facoltativo |
Parametri di output
Nessuno.
Funzionamento
Questo componente sezione tipo inserisce una forma di fosso semplice, ovvero a fondo piatto o a V, con le scarpate laterali interna ed esterna facoltative. La posizione del bordo interno del fosso può essere specificata con una larghezza fissa o con un tracciato facoltativo. La profondità del fosso può essere specificata con un'altezza fissa; in alternativa, può essere controllata mediante l'assegnazione di un profilo. Il punto di prova di Sterro/Riporto è P3. A seconda del parametro di input Includi fosso, il fosso viene collocato in sterro, in riporto oppure in sterro e riporto.
In AutoCAD Civil 3D 2010 e versioni precedenti, il parametro Spessore materiale veniva misurato verticalmente. In AutoCAD Civil 3D 2011 e versioni successive, questo parametro viene misurato perpendicolarmente rispetto al collegamento. Pertanto, se si apre in AutoCAD Civil 3D 2011 o versioni successive una Carta contenente componenti sezione tipo creati in AutoCAD Civil 3D 2010 o versioni precedenti e vengono ricreati i modellatori, questo parametro viene modificato in modo da riflettere il nuovo comportamento. I rapporti sui volumi che utilizzano questo componente sezione tipo verranno aggiornati in modo da riflettere il nuovo comportamento.
Funzionamento in modalità layout
In modalità layout, questo componente sezione tipo visualizza tutti i collegamenti inclusi nel fosso con i parametri di input impostati dall'utente.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
| Punto, collegamento o forma | Codes | Description |
|---|---|---|
| P2 | Hinge | |
| P3 | Ditch_In | Fondo interno del fosso |
| P4 | Ditch_Out | Fondo esterno del fosso |
| P5 | Hinge | |
| L1-5 | Top Datum | |
| L2,L4 | Slope_Link | |
| L3 | Ditch | Ditch Bottom |

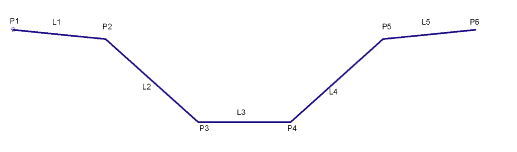

Diagramma di codifica
