Questo componente sezione tipo inserisce collegamenti per la creazione di pendenze in scavo o in rilevato con gradonatura ripetuta.
È anche possibile specificare materiali di rivestimento facoltativi per i collegamenti di scarpata e altri collegamenti (Tutti i collegamenti, Collegamenti di scarpata, Solo collegamenti rilevato e Nessuno).
Associazione
Il punto di associazione si trova nel bordo interno della pendenza iniziale in scavo o in rilevato. Questo componente può essere collegato al lato sinistro o destro.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Side |
Specifica il lato in cui inserire il componente sezione tipo |
Sinistro / Destro |
Destro |
|
Pendenza in scavo |
Pendenza per la pendenza in scavo della scarpata |
Numerico, positivo |
2 ( : 1) |
|
Altezza max scavo |
L'altezza massima consentita per il collegamento in scavo della scarpata senza gradonatura |
Numerico |
3.0 m 10.0 piedi |
|
Pendenza in rilevato |
Pendenza per la pendenza in rilevato della scarpata |
Numerico, positivo |
2 ( : 1) |
|
Altezza max rilevato |
L'altezza massima consentita per il collegamento in rilevato della scarpata senza gradonatura |
Numerico, positivo |
3.0 m 10.0 piedi |
|
Larghezza gradonatura |
La larghezza della gradonatura |
Numerico, positivo |
1.5 m 5.0 piedi |
|
Pendenza % gradonatura |
La pendenza +/- % della gradonatura. Le pendenze positive sono rivolte verso l'alto in direzione dello scostamento in aumento |
Numerico |
2 (%) |
|
Opzione di arrotondamento |
Specifica l'arrotondamento del collegamento di scarpata nel punto di aggancio |
String |
Nessuna |
|
Arrotondamento per |
Indica il parametro utilizzato per l'arrotondamento |
String |
Lunghezza |
|
Parametro di arrotondamento |
Specifica il valore di lunghezza del raggio |
Numerico, positivo |
1.500 piedi |
|
Tassellazione arrotondamento |
Specifica il numero di punti intermittenti sui collegamenti di arrotondamento (massimo 10 collegamenti) |
Numerico, positivo |
6 |
|
Posiziona materiale di rivestimento |
Specifica l'aggiunta facoltativa di materiale di rivestimento lungo i collegamenti di scarpata. È possibile scegliere Tutti i collegamenti, Collegamenti di scarpata, Solo collegamenti rilevato e Nessuno. |
String |
Nessuna |
|
Limite pendenza 1 |
Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato |
Slope |
1 : 1 |
|
Spessore materiale 1 |
Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento. |
Numerico, positivo |
12 pollici |
|
Nome materiale 1 |
Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata |
String |
Pietrame |
|
Limite pendenza 2 |
Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato |
Slope |
2 : 1 |
|
Spessore materiale 2 |
Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento. |
Numerico, positivo |
6 pollici |
|
Nome materiale 2 |
Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata |
String |
Pietrame |
|
Limite pendenza 3 |
Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato |
Slope |
4 : 1 |
|
Spessore materiale 3 |
Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento. |
Numerico, positivo |
4 pollici |
|
Nome materiale 3 |
Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata |
String |
Erba seminata |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
|
Parametro |
Description |
Stato |
|---|---|---|
|
Superficie scarpata |
Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici. |
Obbligatorio |
Parametri di output
|
Parametro |
Description |
Tipo |
|---|---|---|
|
Scostamento scarpata |
Scostamento del punto di fine scarpata |
Numerico |
|
Quota altimetrica scarpata |
Quota altimetrica del punto di fine scarpata |
Numerico |

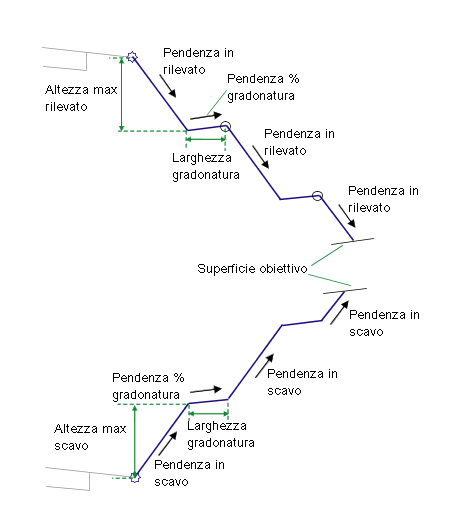

Funzionamento
Il punto di cardine iniziale è impostato al punto di associazione. La quota altimetrica del punto di cardine viene verificata rispetto alla superficie obiettivo per determinare se la sezione è in condizione di scavo o di rilevato. Un'intercettazione viene calcolata sulla superficie obiettivo mediante la Pendenza in scavo o la Pendenza in rilevato specificate. Se l'altezza dell'intercettazione supera il valore Altezza max, viene inserito il collegamento con tale valore e viene aggiunto il collegamento con la gradonatura. Il punto di cardine viene ripristinato sul bordo esterno della gradonatura e il processo viene ripetuto fino a quando viene trovato un collegamento di scarpata che non superi l'Altezza max.
Analogamente agli altri componenti sezione tipo scarpata, anche questo consente facoltativamente di aggiungere un materiale di rivestimento. È possibile specificare tre intervalli di pendenze. Il primo tipo di materiale viene applicato se la pendenza dei collegamenti raggiunge il valore di pendenza specificato. Dalla pendenza 1 alla pendenza 2, viene applicato il secondo tipo di materiale. Allo stesso modo, se le pendenze dei collegamenti rientrano nei valori delle pendenza 2 e 3, viene applicato il materiale 3. Se il valore di pendenza piana dei collegamenti è superiore al limite di pendenza 3, non vengono applicati materiali.
Se al componente sezione tipo viene aggiunto un materiale di rivestimento, ai collegamenti di scarpata vengono aggiunti collegamenti paralleli con lo spessore specificato. Questo parametro Spessore (ad esempio Spessore materiale 1) viene misurato perpendicolarmente rispetto al collegamento.Ai collegamenti di livello inferiore e ai collegamenti di scarpata vengono attribuiti rispettivamente il codice Datum e il codice Top. Il codice delle forme racchiuse da questi materiali corrisponde al nome del materiale.
In AutoCAD Civil 3D 2010 e versioni precedenti, il parametro Spessore materiale veniva misurato verticalmente. In AutoCAD Civil 3D 2011 e versioni successive, questo parametro viene misurato perpendicolarmente rispetto al collegamento. Pertanto se si apre in AutoCAD Civil 3D 2011 o versioni successive una Carta contenente componenti sezione tipo creati in AutoCAD Civil 3D 2010 o versioni precedenti e vengono ricreati i modellatori, questo parametro viene modificato in modo da riflettere il nuovo funzionamento. I rapporti sui volumi che utilizzano questo componente sezione tipo verranno aggiornati in modo da riflettere il nuovo comportamento.

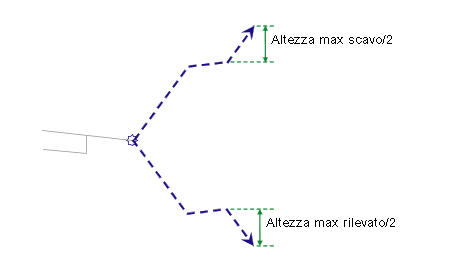

Funzionamento in modalità layout
In modalità layout questo componente sezione tipo disegna le pendenze in scavo e in rilevato iniziali alle loro altezze massime, una gradonatura singola seguita dalle pendenze in scavo e rilevato della scarpata per la metà delle altezze massime. Il collegamento di scarpata termina con una freccia rivolta verso l'esterno.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Description |
|---|---|---|
|
P1 |
Hinge Hinge_Cut o Hinge_Fill |
Punto di cardine, per la condizione di scavo o rilevato. Si applica solo al bordo interno del collegamento di scarpata corrente. |
|
P2 |
Daylight Daylight_Cut o Daylight_Fill |
Punto di fine scarpata e punto di fine scarpata per la condizione di scavo o rilevato. Si applica solo al punto di fine scarpata corrente. |
|
P2 |
Bench_In |
Il bordo interno delle gradonature |
|
P3 |
Bench_Out |
Il bordo esterno delle gradonature |
|
Tutti i collegamenti |
Top Datum |
|
|
Collegamento di scarpata finale |
Top Datum Daylight Daylight_Cut |
Collegamento di scarpata per la sezione in scavo |
|
Collegamento di scarpata finale |
Top Datum Daylight Daylight_Fill |
Collegamento di scarpata per la sezione in rilevato |

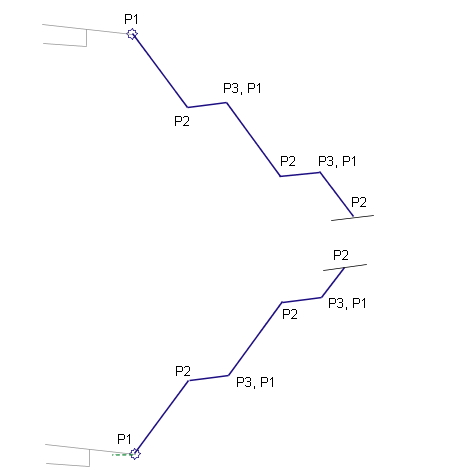

Diagramma di codifica
