Sterro roccia da scavo a rilevato

Questo componente sezione tipo consente di selezionare come obiettivi una superficie terreno e una superficie rocciosa esistente.

In base alla posizione (sopra o sotto), la scarpata utilizza pendenze e soluzioni di fosso diverse. In condizioni di riporto e sterro non roccioso, questo componente sezione tipo si comporta come Scarpata semplice con fosso in scavo.

Associazione

Il punto di associazione si trova sul bordo interno della scarpata interna del fosso per le condizioni dello scavo e sul bordo interno del collegamento di scarpata per le condizioni di rilevato.

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro Description Tipo Default
Side Specifica il lato in cui inserire il componente sezione tipo Sinistro / Destro Destro
Collegamento di scarpata Include od omette il collegamento di scarpata Includi / Ometti Includi

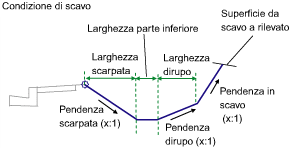

Pendenza in scavo Pendenza collegamento di scarpata in materiale non roccioso Numerico, positivo 2 ( : 1)

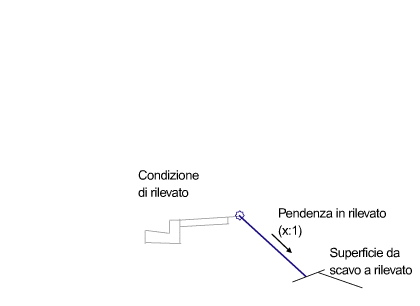

Pendenza in rilevato Pendenza del collegamento di scarpata per il rilevato Numerico, positivo 4 ( : 1)
Pendenza scarpatina interna fosso Pendenza del collegamento della scarpatina interna del fosso (solo scavo) Numerico, positivo 4 ( : 1)
Profondità fosso Profondità del fosso. Numerico, positivo

1.2 m

4.0 piedi

Larghezza parte inferiore Larghezza del fondo del fosso (zero per un fosso a V) Numerico, positivo

0.6 m

2.0 piedi

Pendenza scarpatina esterna fosso Pendenza del collegamento della scarpatina esterna del fosso (solo scavo) Numerico, positivo 4 : 1
Larghezza scarpatina esterna del fosso Larghezza del collegamento della scarpatina esterna del fosso (solo scavo) Numerico, positivo

1.2 m

4.0 piedi

Limite profondità scavo roccia1 Altezza della prima pendenza in scavo roccia Numerico, positivo

3.0 m

9.0 piedi

Pendenza scavo roccia1 Pendenza del primo segmento di scavo roccia Numerico, positivo 4 (:1)
Pendenza scavo roccia2 Pendenza del secondo segmento di scavo roccia Numerico, positivo 1 (:1)
Larghezza scotico terreno esistente Larghezza del terreno esistente al quale applicare lo scotico sulla sommità della roccia Numerico, positivo

1.5 m

5.0 piedi

Pendenza collegamento di scarpata per scavo Pendenza del collegamento al terreno esistente Numerico, positivo 2 (: 1)
Posiziona materiale di rivestimento Specifica l'aggiunta facoltativa di materiale di rivestimento lungo i collegamenti di scarpata. È possibile scegliere Tutti i collegamenti, Collegamenti di scarpata, Solo collegamenti rilevato e Nessuno. String Nessuna
Limite pendenza 1 Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato Slope 1 : 1
Spessore materiale 1 Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento. Numerico, positivo 12 pollici
Nome materiale 1 Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata String Pietrame
Limite pendenza 2 Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato Slope 2 : 1
Spessore materiale 2 Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento. Numerico, positivo 6 pollici
Nome materiale 2 Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata String Pietrame
Limite pendenza 3 Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato Slope 4 : 1
Spessore materiale 3 Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento. Numerico, positivo 4 pollici
Nome materiale 3 Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata String Erba seminata

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametro Description Stato
Superficie del terreno esistente Nome della superficie del terreno esistente per la scarpata. Per specificare questa superficie, è possibile utilizzare come obiettivi i tipi di oggetto seguenti: superfici. Obbligatorio
Superficie rocciosa Superficie rocciosa per scavo roccia. Per specificare questa superficie, è possibile utilizzare come obiettivi i tipi di oggetto seguenti: superfici. Facoltativo

Parametri di output

Nessuno.

Funzionamento

Il punto di associazione viene verificato per determinare se si trova in scavo o in rilevato. Se si trova in rilevato, il collegamento in rilevato della scarpata viene esteso alla superficie esistente secondo la pendenza in rilevato specificata.

Se Point P1 o P2 sono al di sotto della superficie rocciosa, la scarpatina interna, il fondo del fosso e la scarpatina esterna vengono aggiunti all'altezza specificata da Limite profondità scavo roccia1. Viene aggiunto un secondo collegamento di scavo roccia fino al raggiungimento della superficie rocciosa in corrispondenza della Pendenza in scavo roccia 2. Viene creata un'area di scotico in quanto vengono creati collegamenti che seguono la superficie rocciosa per la larghezza di scotico specificata. Infine viene inserito un collegamento di scarpata al terreno esistente mediante la pendenza specificata dal parametro Pendenza collegamento di scarpata.

Se la scarpata non è al di sotto della superficie rocciosa, vengono aggiunti la scarpatina interna, il fondo del fosso e la scarpatina esterna, e il collegamento in scavo della scarpata viene esteso dalla fine della scarpatina esterna alla Superficie scarpata, secondo la Pendenza in scavo specificata.

Questo componente sezione tipo consente facoltativamente di aggiungere un materiale di rivestimento. Il parametro Spessore del materiale (ad esempio Spessore materiale 1) viene misurato perpendicolarmente rispetto al collegamento.È possibile specificare tre intervalli di pendenze. Il primo tipo di materiale viene applicato se la pendenza dei collegamenti raggiunge il valore di pendenza specificato. Dalla pendenza 1 alla pendenza 2, viene applicato il secondo tipo di materiale. Allo stesso modo, se le pendenze dei collegamenti rientrano nei valori delle pendenza 2 e 3, viene applicato il materiale 3. Se il valore di pendenza piana dei collegamenti è superiore al limite di pendenza 3, non vengono applicati materiali.

Se al componente sezione tipo viene aggiunto un materiale di rivestimento, ai collegamenti di scarpata vengono aggiunti collegamenti paralleli con lo spessore specificato. Questo parametro Spessore (ad esempio Spessore materiale 1) viene misurato perpendicolarmente rispetto al collegamento.Ai collegamenti di livello inferiore e ai collegamenti di scarpata vengono attribuiti rispettivamente il codice Datum e il codice Top. Il codice delle forme racchiuse da questi materiali corrisponde al nome del materiale.

Nota:

In AutoCAD Civil 3D 2010 e versioni precedenti, il parametro Spessore materiale veniva misurato verticalmente. In AutoCAD Civil 3D 2011 e versioni successive, questo parametro viene misurato perpendicolarmente rispetto al collegamento. Pertanto, se si apre in AutoCAD Civil 3D 2011 o versioni successive una Carta contenente componenti sezione tipo creati in AutoCAD Civil 3D 2010 o versioni precedenti e vengono ricreati i modellatori, questo parametro viene modificato in modo da riflettere il nuovo comportamento. I rapporti sui volumi che utilizzano questo componente sezione tipo verranno aggiornati in modo da riflettere il nuovo comportamento.

Funzionamento in modalità layout

In modalità layout il componente sezione tipo utilizza lo stesso comportamento di layout della scarpata semplice con fosso in scavo esistente.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma Codes Description
P1 Hinge, Hinge_Fill Solo rilevato - punto di cardine per il collegamento in rilevato della scarpata
P2 Ditch_In, Daylight, Daylight_Fill Solo scavo - bordo interno del fosso solo rilevato - punto di fine scarpata
P3 Ditch_Out Solo scavo - bordo esterno del fosso
P4 Hinge_Cut Solo scavo - punto di cardine per il collegamento in scavo della scarpata
P5-n Daylight Daylight_Cut Solo scavo - punto di fine scarpata
L1 - n Top, Datum Finitura non pavimentata
L1 Top, Datum, Daylight, Daylight_Fill, Slope_Link (solo scavo) Collegamento in rilevato della scarpata
L2 Ditch Fondo del fosso
L3 Slope_Link Pendenza fosso
L4-Ln Top, Datum, Daylight, Daylight_Cut Collegamenti in scavo della scarpata

Diagramma di codifica

Il diagramma di codifica seguente mostra i codici in una situazione di scavo, senza una superficie rocciosa.

Il diagramma di codifica seguente mostra i codici in una situazione di rilevato.

Il diagramma di codifica seguente mostra i codici in una situazione di scavo, con una superficie rocciosa.
