Questo componente sezione tipo applica automaticamente diversi componenti sezione tipo, ad esempio collegamenti generici, allargamento, fosso o passaggio da scavo a rilevato, ad una sezione tipo a seconda della presenza di una condizione di sterro o di riporto.
Il componente sezione tipo Sterro o riporto condizionale è un tipo speciale di componente sezione tipo definito come componente sezione tipo condizionale. I componenti sezione tipo condizionali aggiungono automaticamente in una sezione tipo determinati componenti sezione tipo quando sussistono alcune condizioni specificate.
Ad esempio, quando una sezione tipo contiene un componente sezione tipo Sterro o riporto condizionale, AutoCAD Civil 3D analizza la posizione della progressiva, dello scostamento e della quota altimetrica del componente sezione tipo per determinare se è in condizione di sterro o di riporto. In base all'impostazione dei parametri del componente sezione tipo Sterro o riporto condizionale, alla sezione tipo vengono automaticamente applicati (aggiunti) tipi differenti di componenti sezione tipo successivi, a seconda che il componente sezione tipo si trovi in condizione di sterro o di riporto.
Per ulteriori informazioni sull'utilizzo del componente sezione tipo Sterro o riporto condizionale, vedere l'esercitazione.

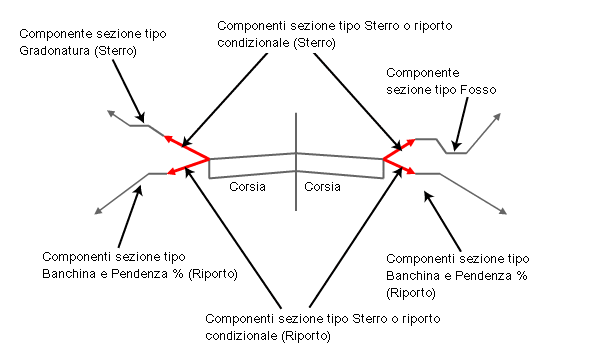

Nell'illustrazione seguente viene mostrata una sezione tipo modellatore costituita da:
- una corsia destra e sinistra
- quattro componenti sezione tipo Sterro o riporto condizionale (due a sinistra e due a destra)
- Il componente sezione tipo Sterro o riporto condizionale in alto a sinistra è configurato in modo da aggiungere automaticamente un componente sezione tipo Gradonatura quando AutoCAD Civil 3D rileva che la sezione tipo è in condizione di sterro.
- Il componente sezione tipo Sterro o riporto condizione in basso a sinistra è configurato in modo da aggiungere automaticamente componenti sezione tipo Banchina e Pendenza % a sinistra quando rileva una condizione di riporto del componente sezione tipo.
- Analogamente, il componente sezione tipo Sterro o riporto condizionale in alto a destra è configurato in modo da aggiungere un componente sezione tipo Fosso quando rileva una condizione di sterro, mentre il componente sezione tipo Sterro o riporto condizionale in basso a destra aggiunge componenti sezione tipo Banchina e Pendenza % quando rileva una condizione di riporto.
Ad una sezione tipo è possibile aggiungere uno o più componenti sezione tipo Sterro o riporto condizionale in modo da creare funzionamenti condizionali semplici o complessi nelle sezioni tipo. Nell'esempio precedente, ad esempio, è anche possibile aggiungere un componente sezione tipo Sterro o riporto condizionale che crei automaticamente la scarpata ad una determinata pendenza quando rileva una condizione di riporto superiore ai 3 metri o ad un altro valore specificato. Analogamente, è possibile aggiungere un componente sezione tipo Sterro o riporto condizionale che applichi automaticamente l'allargamento quando rileva una condizione di riporto superiore ad un valore specificato.
Quando si crea una sezione tipo utilizzando componenti sezione tipo Sterro o riporto condizionale, la costruzione della sezione tipo visualizzata nella scheda Costruzione della finestra di dialogo Proprietà sezione tipo indica l'ordine in cui vengono elaborati i componenti sezione tipo.
Quando si utilizza il componente sezione tipo Sterro o riporto condizionale, è importante tenere presente quanto segue:
- Per determinare se il componente sezione tipo si trova in condizione di sterro o di riporto, AutoCAD Civil 3D ne analizza la posizione della progressiva, dello scostamento e della quota altimetrica rispetto alla superficie obiettivo.
- Quando si applica una sezione tipo contenente componenti sezione tipo Sterro o riporto condizionale ad un tipo modellatore, solo parti specifiche della sezione tipo verranno applicate ad ognuna delle progressive specificate.
- Poiché il componente sezione tipo Sterro o riporto condizionale utilizza gli obiettivi, è necessario impostarli sui singoli componenti sezione tipo Sterro o riporto condizionale prima di elaborare (generare) il modellatore. Per ulteriori informazioni sull'impostazione degli obiettivi, vedere nel capitolo Modellatori del Manuale dell'utente di AutoCAD Civil 3D.
- Diversamente dalla maggior parte degli altri componenti sezione tipo, il componente sezione tipo Sterro o riporto condizionale non crea punti, collegamenti o forme in modalità di modellazione.
Componenti sezione tipo Sterro o riporto condizionale multipli

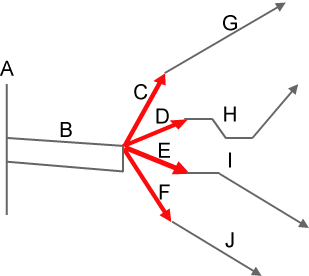

Ad un punto comune di una sezione tipo è possibile associare più componenti sezione tipo Sterro o riporto condizionale, come mostrato nell'illustrazione che segue.
Nell'illustrazione viene mostrato solo il lato destro della sezione tipo. Nella tabella seguente sono descritti i componenti inclusi in questo lato della sezione tipo.
| Componente | Description |
|---|---|
| A | Linea base della sezione tipo |
| B | Componente sezione tipo Corsia di destra |
| C | Componente sezione tipo Sterro o riporto condizionale, con il parametro Tipo impostato su Sterro. In presenza di una condizione di sterro compresa tra i valori di distanza minimo e massimo specificati per il componente sezione tipo (C), verrà applicato un tipo di componente sezione tipo (G) specificato. |
| D | Componente sezione tipo Sterro o riporto condizionale, con il parametro Tipo impostato su Sterro. In presenza di una condizione di sterro compresa tra i valori di distanza minimo e massimo specificati per il componente sezione tipo (D), verrà applicato un componente sezione tipo Fosso (H). |
| E | Componente sezione tipo Sterro o riporto condizionale, con il parametro Tipo impostato su Riporto. In presenza di una condizione di riporto compresa tra i valori di distanza minimo e massimo specificati per il componente sezione tipo (E), verrà applicato un tipo di componente sezione tipo (I) specificato. |
| F | Componente sezione tipo Sterro o riporto condizionale, con il parametro Tipo impostato su Riporto. In presenza di una condizione di riporto compresa tra i valori di distanza minimo e massimo specificati per il componente sezione tipo (F), verrà applicato un tipo di componente sezione tipo (J) specificato. |
| G | Tipo specificato di componente sezione tipo applicato nelle condizioni di sterro comprese tra i valori di distanza minimo e massimo specificati per il componente sezione tipo (C). |
| H | Tipo specificato di componente sezione tipo applicato nelle condizioni di sterro comprese tra i valori di distanza minimo e massimo specificati per il componente sezione tipo (D). |
| I | Tipo specificato di componente sezione tipo applicato nelle condizioni di riporto comprese tra i valori di distanza minimo e massimo specificati per il componente sezione tipo (E). |
| J | Tipo specificato di componente sezione tipo applicato nelle condizioni di riporto comprese tra i valori di distanza minimo e massimo specificati per il componente sezione tipo (E). |
È possibile controllare le altezze limite di sterro o riporto utilizzando i parametri di input Distanza minima e Distanza massima. I parametri di input Larghezza layout e Pendenza % layout consentono di controllare la posizione degli elementi grafici visualizzati da questo componente sezione tipo quando viene disegnato in modalità layout.
Il numero di componenti sezione tipo Sterro o riporto condizionale che è possibile aggiungere ad una sezione tipo è illimitato.
Associazione
Questo componente sezione tipo può essere associato a qualsiasi punto di associazione di un componente sezione tipo o di una sezione tipo. È possibile associare componenti sezione tipo successivi al punto finale del componente sezione tipo Sterro o riporto condizionale.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
| Parametro | Description | Tipo | Default |
|---|---|---|---|
| Side | Specifica il lato della sezione tipo o del modellatore verso il quale viene inserito il componente sezione tipo. | Sinistra/Destra | Destra |
| Larghezza layout | Specifica la lunghezza della linea disegnata per rappresentare questo componente sezione tipo in modalità layout. Questo parametro, insieme al parametro Pendenza % layout, consente di posizionare il componente sezione tipo Sterro o riporto condizionale e i componenti sezione tipo ad esso associati. Non viene tuttavia visualizzato né influisce sul tipo modellatore. | Numerico, positivo |
3.6 m 12.0 piedi |
| Pendenza % layout | Specifica la pendenza % della linea disegnata per rappresentare questo componente sezione tipo in modalità layout. Questo parametro, insieme al parametro Larghezza layout, consente di posizionare il componente sezione tipo Sterro o riporto condizionale e i componenti sezione tipo ad esso associati. Non viene tuttavia visualizzato né influisce sul tipo modellatore. | Numerico, positivo o negativo |
1:1 (sterro) -1:1 (riporto) |
| Tipo | Specifica il tipo di condizione utilizzata dal componente sezione tipo per il confronto con l'obiettivo. | Sterro/riporto | Sterro |
| Distanza minima | Specifica la profondità minima dello sterro o l'altezza minima del riporto necessaria per continuare l'elaborazione dei componenti sezione tipo collegati a questo componente sezione tipo Sterro o riporto condizionale. | Numerico, positivo o negativo |
0.0 m 0.0 piedi |
| Distanza massima | Specifica la profondità massima dello sterro o l'altezza massima del riporto necessaria per continuare l'elaborazione dei componenti sezione tipo collegati a questo componente sezione tipo Sterro o riporto condizionale. | Numerico, positivo |
9999 piedi 9999 m |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
| Parametro | Description | Stato |
|---|---|---|
| Superficie | Superficie utilizzata per determinare se la progressiva, lo scostamento e la quota altimetrica correnti sono in condizione di sterro o di riporto. La progressiva, lo scostamento e la quota altimetrica utilizzati vengono calcolati dal punto di associazione del componente sezione tipo Sterro o riporto condizionale. | Obbligatorio |
Parametri di output
Nessuno.
Funzionamento
Vedere la descrizione.
Funzionamento in modalità layout
In modalità layout, questo componente sezione tipo disegna una linea utilizzando i valori dei parametri di input Larghezza layout e Pendenza % layout. Tale linea rappresenta la posizione nella sezione tipo alla quale viene applicato il componente sezione tipo Sterro o riporto condizionale.
Codici punto, collegamento e forma
Diversamente dalla maggior parte degli altri componenti sezione tipo, il componente sezione tipo Sterro o riporto condizionale non crea punti, collegamenti o forme in modalità di modellazione.
Diagramma di codifica
Nel diagramma di codifica seguente vengono illustrati i punti e i collegamenti creati in modalità layout. Per questo componente sezione tipo non vengono creati codici punto, collegamento o forma in modalità di modellazione.
