Barriera base

Questo componente sezione tipo crea una barriera New Jersey a due lati su una superficie stradale.

Questo componente sezione tipo fa parte di un gruppo di componenti sezione tipo introduttivi utilizzati per la modellazione di sezioni stradali semplici nonché per l'esercitazione e la formazione.

Associazione

Il punto di associazione si trova al centro nella parte inferiore della barriera.

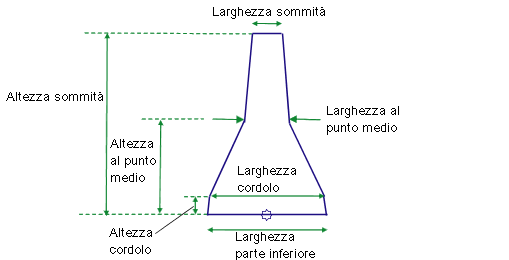

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Description	Tipo	Default
Larghezza sommità	Larghezza della sommità della barriera	Numerico, positivo	0.15 m 0.5 piedi
Larghezza al punto medio	Larghezza al punto medio della barriera	Numerico, positivo	0.225 m 0.75 piedi
Larghezza parte inferiore	Larghezza della parte inferiore della barriera	Numerico, positivo	0.6 m 2.0 piedi
Altezza sommità	Altezza fino alla sommità della barriera	Numerico, positivo	0.9 m 3.0 piedi
Altezza al punto medio	Altezza fino al punto medio della barriera	Numerico, positivo	0.45 m 1.5 piedi
Altezza cordolo	Altezza del cordolo della barriera	Numerico, positivo	0.075 m 0.25 piedi
Larghezza cordolo	Larghezza della sommità del cordolo della barriera	Numerico, positivo	0.6 m 1.9 piedi

Parametri di output

Nessuno.

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametri obiettivo: Nessuno.

Funzionamento

Il componente sezione tipo costruisce la forma di una barriera New Jersey centrale con la base centrata rispetto al punto di associazione.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo disegna la forma della barriera in base ai parametri di input specificati.

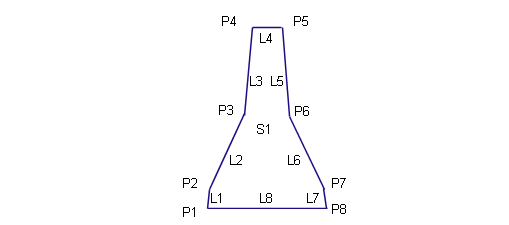

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codes	Description
P1 - P8	P1, P2, ... P8
Tutti i collegamenti	Barrier
S1	Barrier
