Scarpata standard

Questo componente sezione tipo crea collegamenti scarpata sul lato modellatore con configurazioni di pendenza definite dall'utente, quali le pendenze piana, media e massima per le situazioni di sterro e riporto.

Il componente sezione tipo crea un fosso a fondo piatto o a forma di v in situazioni di scavo e include un'opzione che prevede l'uso dell'allargamento del guardrail per le condizioni di pendenza in rilevato ripida.

Il collegamento scarpata finale può essere omesso nei casi in cui il tipo di modellatore deve essere necessariamente lasciato in uno stato non completo. Questa situazione potrebbe verificarsi, ad esempio, per consentire il collegamento tra superfici scarpate di proprietà adiacenti e il punto di cardine della sezione stradale incompleta.

È anche possibile specificare materiali di rivestimento facoltativi per i collegamenti di scarpata e altri collegamenti (Tutti i collegamenti, Collegamenti di scarpata, Solo collegamenti rilevato e Nessuno).

Associazione

Questo componente sezione tipo viene generalmente associato a quello utilizzato sul bordo esterno della sezione stradale, ad esempio il bordo della banchina, la parte posteriore del marciapiede o la parte esterna del cordolo. Il punto di associazione si trova in corrispondenza del bordo interno del collegamento frontale del fosso, della sommità della pendenza in rilevato piana o media o del bordo interno del collegamento di allargamento del guardrail, a seconda delle condizioni.

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro

Description

Tipo

Default

Side

Specifica il lato in cui inserire il componente sezione tipo

Sinistro / Destro

Destro

Includi collegamento di scarpata

Ometti collegamento di scarpata

Include od omette il collegamento di scarpata.

Includi / Ometti

Includi

Pendenza in scavo piana

Prima pendenza piana per la verifica. (x : 1)

Numerico, positivo

6 ( : 1)

Altezza max in scavo piana

Altezza massima consentita del collegamento di chiusura che utilizza la Pendenza in scavo piana

Numerico

1.5 m

5 piedi

Pendenza in scavo media

Pendenza in scavo che consente di verificare se il collegamento Pendenza in scavo piana supera il valore Altezza max in scavo piana

Numerico, positivo

4 ( : 1)

Altezza max in scavo media

Altezza massima consentita del collegamento di chiusura che utilizza Pendenza in scavo media

Numerico

3 m

10 piedi

Pendenza in scavo ripida

Pendenza in scavo da utilizzare se il collegamento Pendenza in scavo media supera Altezza max in scavo media

Numerico, positivo

2 ( : 1)

Larghezza scarpatina interna del fosso

Per le sezioni in scavo, la larghezza del collegamento della parte interna del fosso

Numerico

3.6 m

12 piedi

Pendenza scarpatina interna fosso

Pendenza del collegamento della parte interna del fosso (x : 1). Questo collegamento viene sempre inserito verso il basso.

Numerico, positivo

4 ( : 1)

Larghezza fosso

Larghezza del fondo del fosso. Utilizzare zero per un fosso a V.

Numerico, positivo

1 m

3 piedi

Pendenza in rilevato piana

Prima pendenza piana per la verifica. (x : 1)

Numerico, positivo

6 ( : 1)

Altezza max in rilevato piana

Altezza massima consentita del collegamento di chiusura che utilizza Pendenza in rilevato piana

Numerico

1.5 m

5 piedi

Pendenza in rilevato media

Pendenza in rilevato per verificare se il collegamento Pendenza in rilevato piana supera Altezza max in rilevato piana

Numerico, positivo

4 ( : 1)

Altezza max in rilevato media

Altezza massima consentita del collegamento di chiusura che utilizza Pendenza in rilevato media

Numerico

3 m

10 piedi

Pendenza in rilevato ripida

Pendenza in rilevato da utilizzare se il collegamento Pendenza in rilevato media supera l'Altezza max in rilevato media

Numerico, positivo

2 ( : 1)

Larghezza guardrail

Larghezza del collegamento di allargamento del guardrail per le pendenze in rilevato che utilizzano Pendenza in rilevato ripida. Utilizzare zero per non allargare il guardrail.

Numerico, positivo

0.6 m

2 piedi

Pendenza % guardrail

% di pendenza del collegamento di allargamento del guardrail

Numerico

-2 (%)

Includi guardrail

Ometti guardrail

Includi per inserire la struttura del guardrail quando si verifica l'allargamento del guardrail. Ometti non consente l'inserimento della struttura del guardrail.

Includi / Ometti

Ometti

Larghezza al montante

Quando il guardrail è incluso, la larghezza dal punto di associazione al bordo interno del montante del guardrail.

Numerico

0.3 m

1 piede

Opzione di arrotondamento

Specifica l'arrotondamento del collegamento di scarpata nel punto di aggancio

String

Nessuna

Arrotondamento per

Indica il parametro utilizzato per l'arrotondamento

String

Lunghezza

Parametro di arrotondamento

Specifica il valore di lunghezza del raggio

Numerico, positivo

1.500 piedi

Tassellazione arrotondamento

Specifica il numero di punti intermittenti sui collegamenti di arrotondamento (massimo 10 collegamenti)

Numerico, positivo

6

Posiziona materiale di rivestimento

Specifica l'aggiunta facoltativa di materiale di rivestimento lungo i collegamenti di scarpata. È possibile scegliere Tutti i collegamenti, Collegamenti di scarpata, Solo collegamenti rilevato e Nessuno.

String

Nessuna

Limite pendenza 1

Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato

Slope

1 : 1

Spessore materiale 1

Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento.

Numerico, positivo

12 pollici

Nome materiale 1

Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata

String

Pietrame

Limite pendenza 2

Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato

Slope

2 : 1

Spessore materiale 2

Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento.

Numerico, positivo

6 pollici

Nome materiale 2

Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata

String

Pietrame

Limite pendenza 3

Specifica il limite di pendenza massimo fino al quale viene aggiunto il rivestimento materiale associato

Slope

4 : 1

Spessore materiale 3

Specifica lo spessore del materiale di rivestimento. Questo spessore viene misurato perpendicolarmente rispetto al collegamento.

Numerico, positivo

4 pollici

Nome materiale 3

Specifica il nome del materiale applicato per il rivestimento lungo i collegamenti scarpata

String

Erba seminata

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametro

Description

Stato

Superficie scarpata

Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici.

Obbligatorio

Parametri di output

Parametro

Description

Tipo

Scostamento scarpata

Scostamento del punto di fine scarpata

Numerico

Quota altimetrica scarpata

Quota altimetrica del punto di fine scarpata

Numerico

Funzionamento

Di seguito sono riportati i passaggi utilizzati da questo componente sezione tipo per determinare quali condizioni sono applicabili:

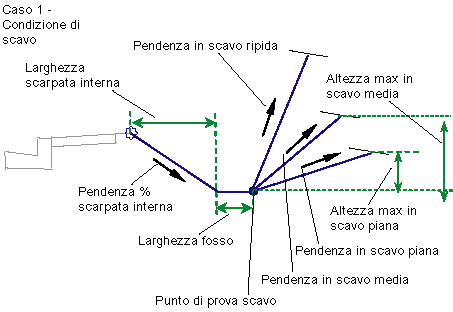

  1. La posizione del Punto di prova scavo (vedere diagramma) viene calcolata mediante i parametri Larghezza scarpatina interna del fosso, Pendenza scarpatina interna fosso e Larghezza fosso.
  2. Se una parte della pendenza scarpatina interna del fosso o della parte inferiore del fosso è in scavo, la sezione viene calcolata come sezione in scavo nel modo seguente:

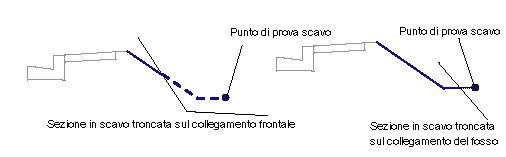

    • Se il Punto di prova scavo si trova sopra la superficie obiettivo, il collegamento scarpata interna o la parte inferiore del fosso vengono troncati in corrispondenza del punto di intersezione della superficie che va dallo scavo al rilevato. In caso contrario:
    • Se Includi collegamento di scarpata è impostato sull'omissione, non viene calcolato alcun collegamento di scarpata.
    • L'intercettazione della superficie obiettivo viene calcolata mediante il valore Pendenza in scavo piana.
    • Se l'altezza della pendenza in scavo piana supera il valore Altezza max in scavo piana, l'intercettazione della superficie obiettivo viene ricalcolata mediante il valore Pendenza in scavo media.
    • Se l'altezza della pendenza in scavo media supera il valore Altezza max in scavo media, l'intercettazione della superficie obiettivo viene ricalcolata mediante il valore Pendenza in scavo ripida.
  3. Se nessuna parte del collegamento scarpata interna o della parte inferiore del fosso si trova sotto la superficie obiettivo, la sezione viene calcolata come sezione in rilevato nel modo seguente:
    • L'intercettazione della superficie obiettivo viene calcolata mediante il valore Pendenza in rilevato piana.
    • Se l'altezza della pendenza in rilevato piana supera il valore Altezza max in rilevato piana, l'intercettazione della superficie obiettivo viene ricalcolata mediante il valore Pendenza in rilevato media.
    • Se l'altezza della pendenza in rilevato media supera il valore Altezza max in rilevato media, il collegamento di allargamento del guardrail viene aggiunto alla sezione tipo mediante i parametri Larghezza guardrail e Pendenza % guardrail, a meno che il valore Larghezza guardrail non sia zero. L'intercettazione della superficie obiettivo viene ricalcolata dal bordo esterno del collegamento di allargamento del guardrail mediante il valore Pendenza in rilevato ripida.
    • Se Includi collegamento di scarpata è True, il collegamento pendenza in rilevato piana, media o ripida viene aggiunto alla sezione tipo.

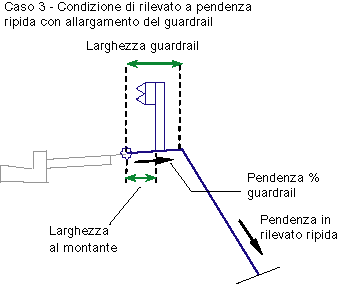

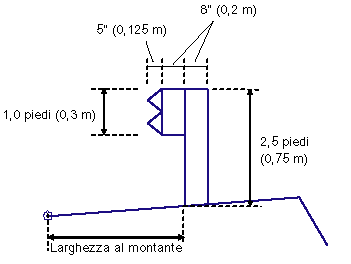

Alle sezioni in rilevato che soddisfano i criteri per l'utilizzo della pendenza in rilevato ripida è possibile applicare una struttura di guardrail. Se i criteri sono soddisfatti, se il valore Larghezza guardrail è diverso da zero e Includi guardrail è impostato su True, una struttura di guardrail viene disegnata in corrispondenza della progressiva. Le quote della struttura del guardrail sono fisse, come illustrato nel diagramma riportato di seguito.

Analogamente agli altri componenti sezione tipo scarpata, anche questo consente facoltativamente di aggiungere un materiale di rivestimento. È possibile specificare tre intervalli di pendenze. Il primo tipo di materiale viene applicato se la pendenza dei collegamenti raggiunge il valore di pendenza specificato. Dalla pendenza 1 alla pendenza 2, viene applicato il secondo tipo di materiale. Allo stesso modo, se le pendenze dei collegamenti rientrano nei valori delle pendenza 2 e 3, viene applicato il materiale 3. Se il valore di pendenza piana dei collegamenti è superiore al limite di pendenza 3, non vengono applicati materiali.

Se al componente sezione tipo viene aggiunto un materiale di rivestimento, ai collegamenti di scarpata vengono aggiunti collegamenti paralleli con lo spessore specificato. Questo parametro Spessore (ad esempio Spessore materiale 1) viene misurato perpendicolarmente rispetto al collegamento.Ai collegamenti di livello inferiore e ai collegamenti di scarpata vengono attribuiti rispettivamente il codice Datum e il codice Top. Il codice delle forme racchiuse da questi materiali corrisponde al nome del materiale.

Nota:

In AutoCAD Civil 3D 2010 e versioni precedenti, il parametro Spessore materiale veniva misurato verticalmente. In AutoCAD Civil 3D 2011 e versioni successive, questo parametro viene misurato perpendicolarmente rispetto al collegamento. Pertanto se si apre in AutoCAD Civil 3D 2011 o versioni successive una Carta contenente componenti sezione tipo creati in AutoCAD Civil 3D 2010 o versioni precedenti e vengono ricreati i modellatori, questo parametro viene modificato in modo da riflettere il nuovo funzionamento. I rapporti sui volumi che utilizzano questo componente sezione tipo verranno aggiornati in modo da riflettere il nuovo comportamento.

Funzionamento in modalità layout

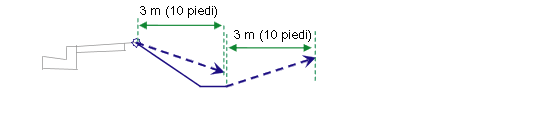

In modalità layout questo componente sezione tipo mostra entrambe le condizioni di pendenza piana in scavo e rilevato. I collegamenti di scarpata sono estesi verso l'esterno per una distanza orizzontale di 3 metri o 10 piedi e sono mostrati come linee tratteggiate che terminano con frecce rivolte verso l'esterno.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma

Codice

Description

P1

Hinge

Hinge_Fill

Punto di cardine per la normale condizione di rilevato

P2

Hinge

Hinge_Fill

Punto di cardine per la condizione di rilevato con allargamento del guardrail

P2

Ditch_In

Bordo interno del fondo del fosso (solo condizione di scavo)

P3

Ditch_Out

Hinge

Hinge_Cut

Bordo esterno del fondo del fosso (solo condizione di scavo)

P3

Daylight

Daylight_Fill

Punto di picchettatura pendenza in rilevato (solo condizione di riporto)

P4

Daylight

Daylight_Cut

Punto di picchettatura pendenza in scavo (solo in condizione di sterro)

Tutti i collegamenti

Top

Datum

Tutti i collegamenti aggiunti da questo componente sezione tipo ad eccezione dei collegamenti della struttura del guardrail.

Punti di guardrail

Nessuno

Ai punti della struttura del guardrail, se inclusa, non vengono assegnati codici.

Collegamenti di guardrail

Guardrail

Tutti i collegamenti che comprendono la struttura del guardrail, se inclusa.

L3

Top

Datum

Daylight

Daylight_Cut

Collegamento di scarpata per la sezione in scavo

Collegamento in rilevato della scarpata

Top

Datum

Daylight

Daylight_Fill

Collegamento di scarpata per la sezione in rilevato

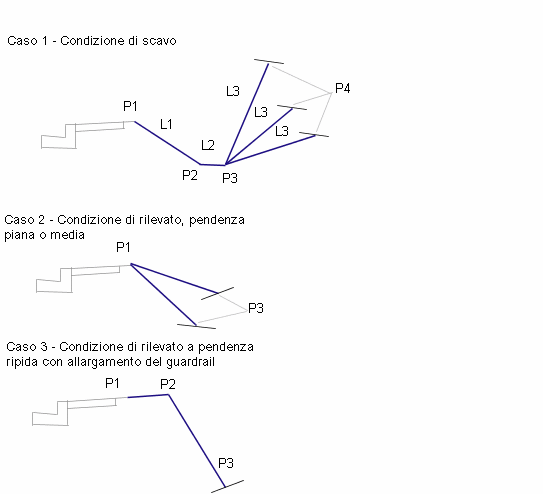

Diagramma di codifica
