Corsia a doppia falda

Questo componente sezione tipo crea una corsia a doppia falda che ha un controllo di pendenza sottobase separato, oltre alla capacità di controllare la posizione del colmo stradale sottobase specificando un tracciato obiettivo.

Associazione

Il punto di associazione si trova all'inizio del primo collegamento. Il componente sezione tipo è sensibile alla direzione inserita. Valori di larghezza positivi aumentano lo scostamento dal punto di associazione nella direzione inserita.

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro Description Tipo Default
Larghezza corsia sinistra Larghezza della corsia sinistra dallo scostamento del bordo interno allo scostamento del bordo esterno Numerico, positivo

3.6 m

12.0 piedi

Larghezza corsia destra Larghezza della corsia destra dallo scostamento del bordo interno allo scostamento del bordo esterno Numerico, positivo

3.6 m

12.0 piedi

Pendenza % di default sinistra Pendenza % di default sinistra della corsia da utilizzare quando la pendenza di sopraelevazione del tracciato non è definita Numerico -2.0
Pendenza % di default destra Pendenza % di default destra della corsia da utilizzare quando la pendenza di sopraelevazione del tracciato non è definita Numerico -2.0
Pendenza % base Specifica la pendenza dei materiali di base e di sottobase. Nella sopraelevazione verrà calcolata come la differenza tra la pendenza di default e la pendenza base, quindi aggiunta al valore di sopraelevazione. Numerico -3.0
Spessore Pavimentazione1 Spessore dello strato Pavimentazione1 (zero per omettere) Numerico, positivo

0.025 m

0.083 piedi

Spessore Pavimentazione2 Spessore dello strato Pavimentazione2 (zero per omettere) Numerico, positivo

0.025 m

0.083 piedi

Spessore Base Spessore dello strato di base al colmo stradale Numerico, positivo

0.100 m

0.333 piedi

Spessore Sottobase Spessore dello strato di sottobase Numerico, positivo

0.300 m

1.0 piedi

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametro Description Stato
Larghezza sinistra Può essere utilizzato per sostituire il valore fisso Larghezza corsia sinistra e collegare il bordo della corsia ad un tracciato dello scostamento. Per specificare questa larghezza, è possibile utilizzare come obiettivi i tipi di oggetto seguenti: tracciati, polilinee, linee caratteristiche o figure di rilievo. Facoltativo
Quota altimetrica esterna sinistra Può essere utilizzato per sostituire la pendenza della corsia normale e collegare il bordo esterno della corsia di percorrenza sinistra alla quota altimetrica di un profilo. Per specificare questa larghezza, è possibile utilizzare come obiettivi i tipi di oggetto seguenti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. Facoltativo
Larghezza destra Può essere utilizzato per sostituire il valore fisso Larghezza corsia destra e collegare il bordo della corsia ad un tracciato dello scostamento. Per specificare questa larghezza, è possibile utilizzare come obiettivi i tipi di oggetto seguenti: tracciati, polilinee, linee caratteristiche o figure di rilievo. Facoltativo
Quota altimetrica esterna destra Può essere utilizzato per sostituire la pendenza della corsia normale e collegare il bordo esterno della corsia di percorrenza destra alla quota altimetrica di un profilo. Per specificare questa quota, è possibile utilizzare come obiettivi i tipi di oggetto seguenti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. Facoltativo
Asse base Può essere utilizzato per sostituire la posizione del colmo stradale dei materiali di base e sottobase. Per specificare questa asse, è possibile utilizzare come obiettivi i tipi di oggetto seguenti: tracciati, polilinee, linee caratteristiche o figure di rilievo. Facoltativo

Parametri di output

Parametro Description Tipo

Asse di rotazione sopraelevazione

Indica se il componente sezione tipo supporta il calcolo dell'asse di rotazione. Per visualizzare una descrizione del parametro, nella finestra Proprietà portare il cursore sopra il parametro.

Per ulteriori informazioni, vedere Regolazioni del profilo di progetto durante la sopraelevazione.

Statica (descrizione)

Pendenza % corsia sinistra Pendenza % della corsia sinistra Numerico
Pendenza % corsia destra Pendenza % della corsia destra Numerico

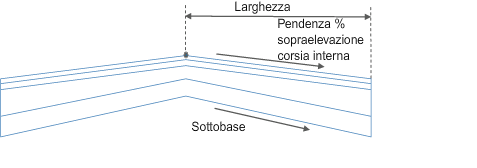

Funzionamento

La sopraelevazione della Corsia interna si ottiene dalle specifiche di sopraelevazione per il tracciato della linea base. Partendo dal punto di associazione, vengono inseriti una superficie di finitura e un sottofondo parallelo utilizzando la larghezza, lo spessore e la pendenza di sopraelevazione specificati. I collegamenti verticali chiudono la forma di entrambe le estremità della corsia.

Se alla larghezza sinistra o destra viene assegnato un nome di tracciato orizzontale di scostamento durante l'elaborazione dei modellatori, la larghezza della corsia varierà per corrispondere allo scostamento del tracciato.

Se per l'asse base viene specificato un tracciato, il punto del colmo stradale degli strati di base e di sottobase verrà spostato sulla posizione del tracciato.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo visualizza i collegamenti definiti dai parametri di input.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma Codes Description
P1/P3 ETW Ciglio della corsia sulla finitura
P2 Crown Punto del colmo stradale sulla finitura
P1/P3 Lane Bordo esterno della corsia sulla finitura
P4/P6 ETW_Pave1 Ciglio della corsia sullo strato Pavimentazione1
P5 Crown_Pave1 Punto del colmo stradale sullo strato Pavimentazione1.
P4/P6 Lane_Pave1 Bordo esterno della corsia sullo strato Pavimentazione1
P7/P9 ETW_Pave2 Ciglio della corsia sullo strato Pavimentazione2
P8 Crown_Pave2 Punto del colmo stradale sullo strato Pavimentazione2.
P7/P9 Lane_Pave2 Bordo esterno della corsia sullo strato Pavimentazione2
P11/P13 ETW_Base Bordo del ciglio della corsia sullo strato di base
P12 Crown_Base Punto del colmo stradale sullo strato di base (facoltativo)
P11/P13 Lane_Base Bordo esterno della corsia sullo strato di base
P14/P16 ETW_Sub Bordo del ciglio della corsia sullo strato di sottobase
P15 Crown_Sub Punto del colmo stradale sullo strato di sottobase (facoltativo)
P14/P16 Lane_Sub Bordo esterno della corsia sullo strato di sottobase
L1, L2 Top, Pave Superficie di finitura
L3, L4 Pave1
L5, L6 Pave2
L7, L8 Base Superficie esistente
L9, L10

SubBase

Datum

Superficie della sottobase
S1 Pave1
S2 Pave2
S3 Base
S4 Subbase

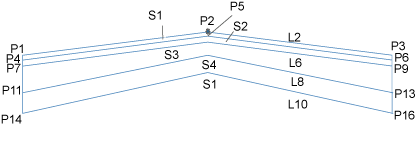

Diagramma di codifica
