Cordolo e cunetta base

Questo componente sezione tipo crea una struttura semplice di cunetta e cordolo in corrispondenza dei bordi interno ed esterno della sezione stradale.

Questo componente sezione tipo fa parte di un gruppo di componenti sezione tipo introduttivi utilizzati per la modellazione di sezioni stradali semplici nonché per l'esercitazione e la formazione.

Associazione

Il punto di associazione si trova in corrispondenza del punto di sbalzo della cunetta o della parte esterna del cordolo.

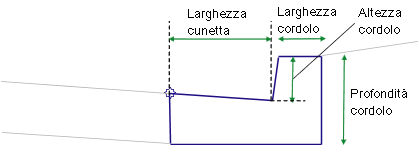

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Description	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo	Sinistro / Destro	Destro
Punto di inserimento	Specifica il punto di inserimento del cordolo e della cunetta come bordo interno cunetta o esterno del cordolo.	Booleano	Bordo interno cunetta
Larghezza cunetta	Larghezza dal punto di sbalzo della cunetta alla linea di flusso	Numerico, positivo	0.45 m 1.5 piedi
Pendenza % cunetta	Pendenza % della cunetta	Numerico	-6%
Altezza cordolo	Altezza dalla linea di flusso alla sommità del cordolo	Numerico, positivo	0.225 m 0.75 piedi
Larghezza cordolo	Larghezza della sommità del cordolo	Numerico, positivo	0.15 m 0.5 piedi
Profondità cordolo	Profondità dalla sommità al fondo del cordolo nella sezione esterna del cordolo	Numerico, positivo	0.45 m 1.5 piedi

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametri obiettivo: Nessuno.

Parametri di output

Nessuno.

Funzionamento

Il componente sezione tipo crea la forma di un cordolo e di una cunetta semplici, con il punto di associazione in corrispondenza (a) del bordo interno della cunetta o (b) della parte esterna del cordolo. Alla faccia del cordolo viene assegnato un valore di larghezza basso e costante per renderla non verticale.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo disegna la forma di cordolo e cunetta in base ai parametri di input specificati.

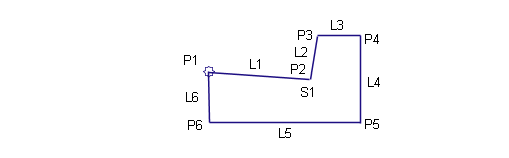

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codes	Description
P1	Flange	Sbalzo della cunetta
P2	Flowline_Gutter	Linea di flusso della cunetta
P3	TopCurb	Sommità del cordolo
P4	BackCurb	Esterno del cordolo
L1, L2, L3	Top, Curb	Collegamenti cordolo sulla finitura
L4	Datum
S1	Curb
