Questo componente sezione tipo crea una rappresentazione in sezione trasversale di finitura, pavimentazione e sottobase per corsie urbane paraboliche tra i cigli sinistro e destro della corsia.
La forma parabolica viene simulata da una serie di collegamenti brevi a linea retta. Non viene applicata alcuna sopraelevazione alle corsie di percorrenza. La struttura della pavimentazione è conforme agli standard descritti in "Struttura del marciapiede su sezioni pavimentate" nel Manuale dell'utente di AutoCAD Civil 3D.
Associazione
Il punto di associazione si trova sul colmo stradale sulla superficie di finitura. Questo componente è simmetrico rispetto al punto di associazione.

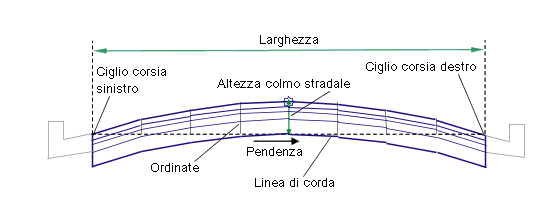

Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Altezza colmo stradale |
Altezza dal punto centrale della linea di corda al colmo stradale |
Numerico, positivo |
0.10 m 0.3333 piedi. |
|
Larghezza |
Larghezza della sezione stradale dal ciglio sinistro a quello destro della corsia |
Numerico, positivo |
7.2 m 24.0 piedi |
|
Spessore Pavimentazione1 |
Spessore tra la finitura e la superficie Pavimentazione1 (zero per omettere) |
Numerico, non negativo |
0.025 m 0.083 piedi |
|
Spessore Pavimentazione2 |
Spessore tra le superfici Pavimentazione1 e Pavimentazione2 (zero per omettere) |
Numerico, non negativo |
0.025 m 0.083 piedi |
|
Spessore Base |
Spessore tra le superfici Pavimentazione2 e Base (zero per omettere) |
Numerico, non negativo |
0.100 m 0.333 piedi |
|
Spessore Sottobase |
Spessore tra le superfici Base e Sottobase (zero per omettere) |
Numerico, non negativo |
0.300 m 1.0 piedi |
|
Pendenza % |
Pendenza % della linea di corda dal CC sinistro a quello destro |
Numerico |
0 (%) |
|
N. incrementi |
Numero di incrementi su una linea retta che simulano la forma parabolica |
Numerico, positivo, pari |
8 |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
Parametri obiettivo: Nessuno.
Parametri di output
Nessuno.
Funzionamento
Il centro della linea di corda viene calcolato sottraendo l'Altezza colmo stradale al punto di associazione e i cigli sinistro e destro della corsia vengono calcolati applicando la Larghezza e la Pendenza in maniera simmetrica attorno al punto di associazione. Le ordinate della curva parabolica sono calcolate ad intervalli pari lungo la linea di corda e per collegare i punti delle ordinate vengono aggiunti i collegamenti alla linea retta. Per le superfici Pavimentazione1, Pavimentazione2, Base e Sottobase vengono inserite superfici parallele in base allo spessore specificato.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza i collegamenti alla corsia calcolati dai parametri di input specificati.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Description |
|---|---|---|
|
ETW |
Bordi esterni della corsia sulla finitura |
|
|
ETW_Pave1 |
Bordi esterni della corsia sulla superficie Base |
|
|
ETW_Pave2 |
Bordi esterni della corsia sulla sottobase |
|
|
Crown |
Punto del colmo stradale sulla finitura |
|
|
Crown_Pave1 |
Punto del colmo stradale su Pavimentazione1 |
|
|
Crown_Pave2 |
Punto del colmo stradale su Pavimentazione2 |
|
|
Crown_Base |
Punto del colmo stradale sulla Base |
|
|
Crown_Sub |
Punto del colmo stradale sulla sottobase |
|
|
Top Pave |
Finitura |
|
|
Pave1 |
Superficie Pavimentazione1 |
|
|
Pave2 |
Superficie Pavimentazione2 |
|
|
Base |
Superficie esistente |
|
|
SubBase Datum |
Superficie della sottobase |
|
|
S1 |
Pave1 |
Area compresa tra la finitura e la Pavimentazione1 |
|
S2 |
Pave2 |
Area compresa tra Pavimentazione1 e Pavimentazione2 |
|
S3 |
Base |
Area compresa tra Pavimentazione2 e Base |
|
S4 |
Subbase |
Area compresa tra Base e Sottobase |

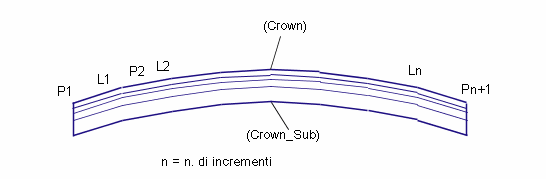

Diagramma di codifica
