Canale

Questo componente sezione tipo crea un canale aperto con rivestimento e collegamenti scarpata esterna facoltativi.

Associazione

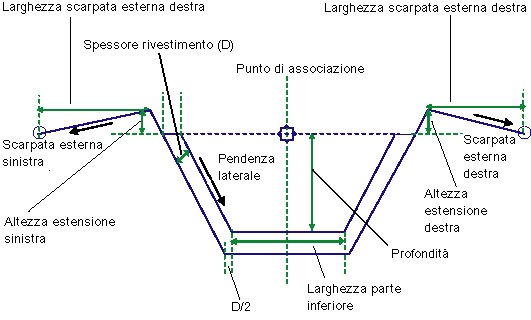

Il punto di associazione è posizionato al di sopra del punto medio della larghezza parte inferiore, ad un'altezza uguale al parametro Profondità.

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota, ad esempio 4 : 1, a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Description	Tipo	Default
Depth	Scostamento verticale dalla quota altimetrica profilo di progetto al fondo del canale.	Numerico, positivo	2.0 m 6.0 piedi
Larghezza parte inferiore	Larghezza della parte inferiore del canale.	Numerico, positivo	2.0 m 6.0 piedi
Scarpata	Scarpate del canale	Numerico	1 (:1)
Spessore rivestimento	Spessore del rivestimento del canale. Lo spessore del rivestimento viene misurato perpendicolarmente rispetto al lato della pendenza, come mostrato nel diagramma precedente.	Numerico, positivo	0.1 m 0.33 piedi
Punto contrassegnato sinistro	Punto contrassegnato facoltativo nel punto canale più esterno sul lato sinistro. Se non viene immesso un codice, il punto contrassegnato non viene inserito.	String
Punto contrassegnato destro	Punto contrassegnato facoltativo nel punto canale più esterno sul lato destro. Se non viene immesso un codice, il punto contrassegnato non viene inserito.	String
Altezza estensione sinistra	Estensione del lato sinistro del canale sul punto di inserimento	Numerico, positivo	0.5 m 1.67 piedi
Larghezza scarpata esterna sinistra	Larghezza riempimento a ridosso canale sul lato sinistro	Numerico, positivo	1.5 m 5.0 piedi
Scarpata esterna sinistra	Pendenza riempimento a ridosso canale sul lato sinistro	Numerico	4 (:1)
Altezza estensione destra	Estensione del lato destro del canale sul punto di inserimento	Numerico, positivo	0.5 m 1.67 piedi
Larghezza scarpata esterna destra	Larghezza riempimento a ridosso canale sul lato destro	Numerico, positivo	1.5 m 5.0 piedi
Scarpata esterna destra	Pendenza riempimento a ridosso canale sul lato destro	Numerico	4 (:1)

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametro	Description	Stato
Altezza estensione sinistra	Può essere utilizzato per sostituire l'altezza estensione fissa sul lato sinistro e collegarla ad un profilo. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo
Larghezza scarpata esterna sinistra	Può essere utilizzato per sostituire il valore fisso di Larghezza scarpata esterna sinistra e collegarlo ad un tracciato scostamento. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Quota altimetrica scarpata esterna sinistra	Può essere utilizzato per sostituire il valore fisso di Scarpata esterna sinistra e collegarlo ad un profilo. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo
Altezza estensione destra	Può essere utilizzato per sostituire l'altezza estensione fissa sul lato destro e collegarla ad un profilo. Come obiettivi per la specifica di questo valore è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo
Larghezza scarpata esterna destra	Può essere utilizzato per sostituire il valore fisso di Larghezza scarpata esterna destra e collegarlo ad un tracciato scostamento. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Quota altimetrica scarpata esterna destra	Può essere utilizzato per sostituire il valore fisso di Scarpata esterna destra e collegarlo ad un profilo. Come obiettivi per la specifica di questo valore è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo

Parametri di output

Nessuno.

Funzionamento

Questo componente sezione tipo costruisce una forma di canale aperto utilizzando i parametri di input. In genere, il punto di associazione si trova all'inizio della linea base, in corrispondenza dei profili e dei tracciati associati. Il collegamento inferiore del canale viene quindi disegnato con una larghezza specificata. Se si utilizza il parametro delle scarpate, vengono disegnate le pendenze su entrambi i lati del canale.

Per lo spessore del rivestimento del canale, se è stato specificato un valore positivo diverso da zero per il parametro Spessore rivestimento, viene disegnato un rivestimento materiale attorno al canale. Lo spessore del rivestimento viene misurato perpendicolarmente rispetto al lato della pendenza, come mostrato nel diagramma precedente. Se per Spessore rivestimento viene specificato il valore zero, non vengono inseriti collegamenti.

Analogamente, se si specifica il valore zero per la larghezza scarpata esterna e le estensioni sinistra o destra, i collegamenti vengono omessi o non vengono disegnati. L'altezza estensione può essere controllata con l'associazione di un profilo ad un parametro obiettivo. Allo stesso modo, l'altezza del punto finale della scarpata esterna può essere impostata su un profilo. Per forzare il punto più esterno della scarpata esterna alla quota altimetrica superiore del canale, associare il punto al profilo progetto del canale, cui è associata la sezione tipo.

Se si omette la larghezza della scarpata esterna, il punto contrassegnato destro si trova sul punto più esterno dell'estensione altezza del canale. Se si omette anche il collegamento dell'estensione altezza del canale, il punto contrassegnato si trova sul punto più esterno nella parte superiore del canale.

Nota:

In AutoCAD Civil 3D 2010 e versioni precedenti, il parametro Spessore rivestimento veniva misurato verticalmente. In AutoCAD Civil 3D 2011 e versioni successive, questo parametro viene misurato perpendicolarmente rispetto alla scarpata. Pertanto, se si apre in AutoCAD Civil 3D 2011 o versioni successive una Carta contenente componenti sezione tipo creati in AutoCAD Civil 3D 2010 o versioni precedenti e vengono ricreati i modellatori, questo parametro viene modificato in modo da riflettere il nuovo comportamento. I rapporti sui volumi che utilizzano questo componente sezione tipo verranno aggiornati in modo da riflettere il nuovo comportamento.

Funzionamento in modalità layout

In modalità layout, questo componente sezione tipo esegue il disegno in base a quanto definito dai parametri di input, a partire dal punto di associazione.

Codici punto, collegamento e forma

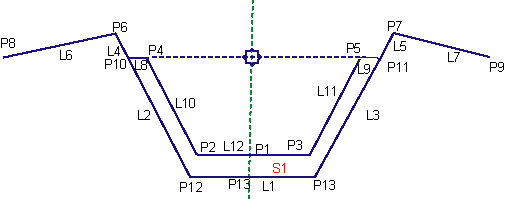

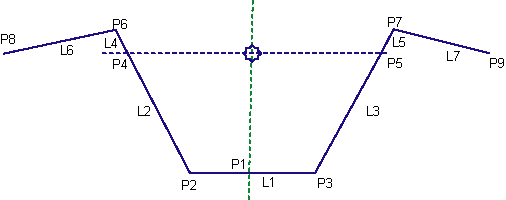

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto / Collegamento	Codes	Description
P1	Channel_Flowline	Punto medio della parte inferiore del canale
P2, P3	Channel_Bottom
P4, P5	Channel_Top
P6, P7	Channel_Extension
P8, P9	Channel_Backslope
P13
L1, L2, L3	Datum, Channel_Bottom e Top (se NON viene utilizzato un rivestimento)
Da L4 a L7	Datum, Top
Da L8 a L12	Channel_Bottom e TOP (se viene utilizzato un rivestimento)
S1	Lining_Material	Materiale di rivestimento del canale
