Esercizio 5: Utilizzo degli standard e delle preimpostazioni di progettazione delle rotatorie

In questo esercizio viene salvato un gruppo di parametri geometrici come preimpostazione che può essere applicata rapidamente ad una rotatoria.

Le preimpostazioni vengono salvate in un file di standard di progettazione, il cui contenuto verrà esaminato al termine di questo esercizio.

Selezionare la linea base di una rotatoria

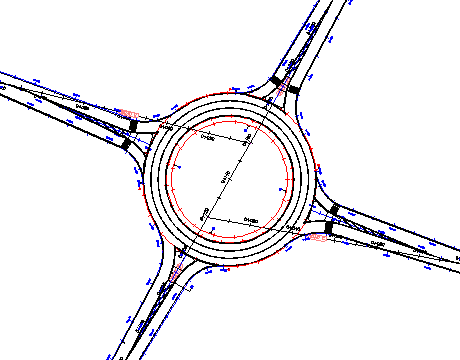

1. Aprire Roundabout-Preset.dwg, che si trova nella cartella delle Carte di esercitazione.
2. Fare clic sulla scheda Modifica gruppo Progetto Intersezione.
3. Fare clic sulla scheda Intersezionegruppo Modifica rotatoriaModifica rotatoria.
4. Fare clic sul tracciato Rotatoria_ISLAND.


Specificare le preimpostazioni dell'anello di circolazione

1. Sotto Parametri predefiniti da importare nella finestra di dialogo Crea rotatoria - Anello di circolazione, fare clic su .
2. Sotto Nome valore preimpostato nella finestra di dialogo Valori preimpostati - Aggiungi, immettere R = 40.
3. In Parametri rotatoria, specificare i seguenti parametri:
   • Raggio esterno: 40
   • 'Larghezza anello di circolazione: 10
   • Larghezza della banchina interna sormontabile: 3
4. In Parametri segnaletica orizzontale, specificare i seguenti parametri:
   • Scostamento esterno: 0.5
   • Scostamento interno: 0.5
   • Spessore linea contrassegno: 0.3
   • Numero di corsie da contrassegnare: 3
   • Larghezza contrassegno corsia: 0.2
   • Tipo di linea contrassegno corsia: TRATTEGGIATO
5. Fare clic su OK.
   Nota:

   Sotto Standard cartografico nella finestra di dialogo Crea rotatoria - Anello di circolazione, il file di standard di disegno della rotatoria è il file XML in cui vengono memorizzate le preimpostazioni. Al termine di questo esercizio verrà esaminato il contenuto di questo file.

6. Nella parte inferiore della finestra di dialogo, fare clic su Avanti.

Specificare le preimpostazioni della strada di accesso

1. Sotto Parametri predefiniti da importare nella finestra di dialogo Crea rotatoria - Strade di accesso, fare clic su .
2. Sotto Nome valore preimpostato nella finestra di dialogo Valori preimpostati - Aggiungi, immettere R = 40.
3. In Parametri strada di accesso, specificare i seguenti parametri:
   • Larghezza svincolo di uscita: 5
   • Raggio corsia di uscita: 25
   • Tratto di raccordo di uscita: 80
   • Tipo di raccordo all'uscita: Linea
   • Larghezza all'uscita: 4.5
   • Larghezza corsia di ingresso: 4.5
   • Raggio corsia di ingresso: 20
   • Tratto di raccordo di entrata: 80
   • Tipo di raccordo di entrata: Linea
   • Larghezza canalizzazione: 4.25
4. Fare clic su OK.
5. Nella finestra di dialogo Crea rotatoria - Strade di accesso, fare clic su Applica a tutti.
6. Nella parte inferiore della finestra di dialogo, fare clic su Avanti.

Specificare le preimpostazioni di isole

1. Sotto Parametri predefiniti da importare nella finestra di dialogo Crea rotatoria - Isole, fare clic su .
2. Sotto Nome valore preimpostato nella finestra di dialogo Valori preimpostati - Aggiungi, immettere R = 40.
3. In Parametri del triangolo di Reuleaux, specificare i seguenti parametri:
   • Lunghezza: 60
   • Base: 4.5
4. In Parametri isola spartitraffico, specificare i seguenti parametri:
   • Inserisci attraversamento pedonale (lunghezza): 3
   • Arrotondamento all'uscita: 1
   • Scostamento dal cerchio all'uscita: 1
   • Scostamento iniziale corsia emissione: 0.5
   • Scostamento terminale corsia emissione: 0.3
   • Arrotondamento alla punta: 0.25
   • Lunghezza totale isola: 15
   • Lunghezza base isola: 8
   • Arrotondamento all'ingresso: 1
   • Scostamento dal cerchio all'ingresso: 0.5
   • Scostamento all'ingresso: 0.5
   • Scostamento canalizzazione: 1
   • Arrotondamento all'attraversamento pedonale: 0.5
5. Fare clic su OK.
6. Nella finestra di dialogo Crea rotatoria - Isole, fare clic su Applica a tutti.
7. Nella parte inferiore della finestra di dialogo, fare clic su Avanti. Fare clic su Fine.

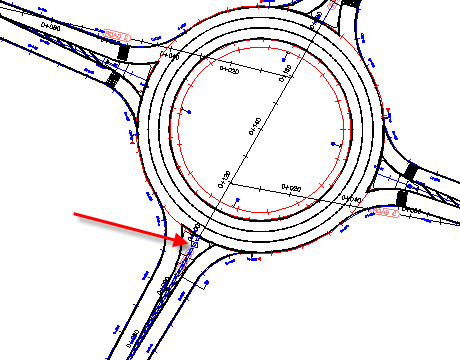

   La rotatoria viene aggiornata in modo da riflettere i parametri definiti per la preimpostazione. Quando si crea un'altra rotatoria, saranno disponibili le preimpostazioni definite dall'utente.



Esaminare il file standard di progetto della rotatoria

1. In Esplora risorse, selezionare la cartella Data\Corridor Design Standards\Metric. Aprire il file Autodesk Civil 3D Metric Roundabouts Presets.xml con il browser Internet di default.
2. In RoundaboutPresetsStandardPresetsUS standardType="EN-US", esaminare il contenuto dei seguenti blocchi:
   • Nome RoundaboutPreset ="R = 40"
   • Nome ApproachPreset="R = 40"
   • Nome IslandsPreset ="R = 40"

   Tali blocchi contengono i parametri immessi in precedenza in questo esercizio. Se si ha familiarità con il codice XML, è possibile modificare direttamente il file in modo da aggiungere preimpostazioni senza utilizzare la finestra di dialogo Valori preimpostati - Aggiungi in AutoCAD Civil 3D.

3. Chiudere Esplora risorse e il browser Internet.

Modificare una preimpostazione

1. Fare clic sulla scheda Intersezionegruppo Modifica rotatoriaModifica rotatoria.
2. Fare clic sul tracciato Canalizzazione_SN.

3. Sotto Parametri predefiniti da importare nella finestra di dialogo Crea rotatoria - Strade di accesso, selezionare R = 40. Fare clic su .
4. Sotto Parametri strada di accesso nella finestra di dialogo Valori preimpostati - Aggiungi, modificare i seguenti parametri:
   • Larghezza corsia di ingresso: 9
   • Tipo di raccordo di entrata: Arco
5. Fare clic su OK.
6. Nella parte superiore della finestra di dialogo Crea rotatoria - Strade di accesso, utilizzare l'elenco a discesa per selezionare Canalizzazione da sud a nord (1).
7. In Parametri predefiniti da importare, selezionare R = 40.
8. Nella parte inferiore della finestra di dialogo, fare clic su Avanti due volte. Fare clic su Fine.

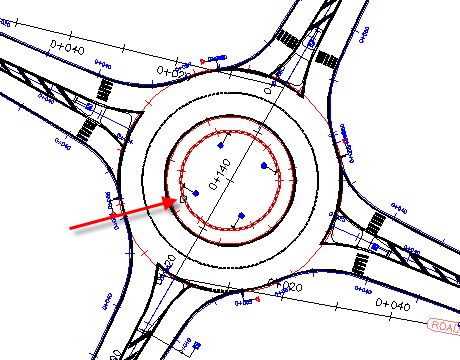

   Le strade di accesso a nord e sud della rotatoria vengono aggiornate in modo da riflettere la preimpostazione aggiornata. Le altre strade di accesso non sono state modificate perché ad esse non è stata applicata la nuova preimpostazione.



Eliminare una preimpostazione

1. Fare clic sulla scheda Intersezionegruppo Modifica rotatoriaModifica rotatoria.
2. Fare clic sul tracciato Canalizzazione_SN.
3. Sotto Parametri predefiniti da importare nella finestra di dialogo Crea rotatoria - Strade di accesso, selezionare R = 40. Fare clic su .

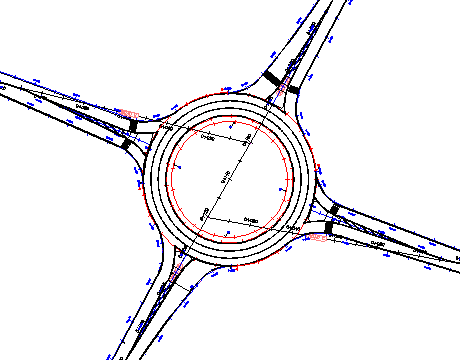

   La preimpostazione viene rimossa dall'elenco.

4. In Parametri predefiniti da importare, selezionare RG = 12. Fare clic su .

   La preimpostazione non può essere eliminata perché è stata fornita con AutoCAD Civil 3D. È possibile modificare o eliminare solo le preimpostazioni definite dall'utente.

5. Fare clic su OK.
6. Nella finestra di dialogo Crea rotatoria - Strade di accesso, fare clic su Annulla.
