Esercizio 6: Creazione di viste profilo impilate

In questo esercizio, si crea una serie di tre viste profilo contenenti un'asse e i profili di scostamento a sinistra e a destra.

Le viste profilo impilate costituiscono una raccolta di profili correlati che vengono disegnati in viste separate, disposte verticalmente. Quando ciascun profilo è visualizzato nella maglia della propria vista profilo, è disponibile più spazio per annotare i profili.

Questo esercizio è la prosecuzione dell'Esercizio 4: Creazione di viste profilo multiple.

Creare viste profilo impilate

1. Aprire Profile-5F.dwg, che si trova nella cartella delle Carte di esercitazione.

   In questa Carta sono riportati la superficie di un terreno esistente, diversi tracciati e una vista profilo contenente i profili del bordo destro e sinistro della pavimentazione e dell'asse del tracciato che scorre da nord a sud lungo il lato ovest dell'area delimitata. Poiché i profili sono numerosi nella vista, verrà creata una serie di viste profilo impilate in modo da vedere i profili con maggiore chiarezza e avere un ampio spazio per l'annotazione.

2. Fare clic sulla scheda Inizio gruppo Viste profilo e sezione elenco a discesa Vista profilo Crea vista profilo.
3. Nell'autocomposizione Crea vista profilo, nella pagina Generale, specificare i seguenti parametri:
   • Selezionare un tracciato: North-South Road
   • Mostra profili di scostamento in base a viste profilo a impilatura verticale: Selezionato

     L'immagine alla fine della pagina cambia colore per indicare che l'opzione è attiva.

   Nota:

   L'impostazione Stile vista profilo di questa pagina non viene utilizzata. Si assegneranno stili separati per ogni vista profilo della pila.

4. Sul lato sinistro dell'autocomposizione Crea vista profilo, fare clic su Profilo impilato.
5. Nella pagina Profilo impilato, specificare i parametri seguenti:
   • Numero di viste impilate: 3
   • Spazio tra viste: 0
     Nota:

     Il valore Spazio tra viste è misurato in unità della Carta. Un valore positivo aggiunge spazio tra le maglie della vista profilo. Un valore negativo causa la sovrapposizione delle maglie della vista profilo.

   • Stile vista in alto: Stacked - Top
   • Stile vista centrale: Stacked - Middle
   • Stile vista in basso: Stacked - Bottom
6. Fare clic su Avanti.
7. Nella pagina Opzioni di visualizzazione profilo, nell'elenco Selezionare la vista impilata per la quale specificare le opzioni, selezionare Vista centrale.
   Nota:

   Il numero di viste presente nell'elenco dipende dal valore specificato in Numero di viste impilate nel passaggio 5.

8. Nella tabella Specificare le opzioni di visualizzazione profilo, selezionare la casella di controllo Disegna per i profili seguenti:
   • EG Centerline
   • Asse
9. Selezionare Vista dall'alto nell'elenco Selezionare la vista impilata per la quale specificare le opzioni.
10. Nella tabella Specificare le opzioni di visualizzazione profilo, selezionare la casella di controllo Disegna per i profili seguenti:
    • EG Left Offset
    • EOP Left
11. Selezionare Vista dal basso nell'elenco Selezionare la vista impilata per la quale specificare le opzioni.
12. Nella tabella Specificare le opzioni di visualizzazione profilo, selezionare la casella di controllo Disegna per i profili seguenti:
    • EG Right Offset
    • EOP Right
13. Fare clic su Avanti.
14. Selezionare Vista dal basso nell'elenco Selezionare la vista impilata per la quale specificare le opzioni della pagina Visualizzazione rete di condotte.

    La rete di condotte è quasi interamente sul lato destro del tracciato. Si specifica che i componenti della rete di condotte devono essere visualizzati nella vista profilo contenente i profili della fine della parte destra.

15. Selezionare la casella di controllo Seleziona nell'area Selezionare le reti di condotte da disegnare nella vista profilo.
16. Nella colonna Nome, espandere la rete di condotte Network - (1).
17. Deselezionare le caselle di controllo per le parti seguenti:
    • W-E Pipe - (1)
    • W-E Pipe - (2)
    • W-E Structure - (1)
    • W-E Structure - (2)

    Queste parti sono una diramazione della rete di condotte che seguono il tracciato West-East.

18. Selezionare Vista centrale nell'elenco Selezionare la vista impilata per la quale specificare le opzioni.
19. Selezionare la casella di controllo Seleziona nell'elenco Selezionare le reti di condotte da disegnare nella vista profilo.
20. Deselezionare tutte le caselle di controllo ad eccezione delle seguenti parti:
    • W-E Pipe - (1)
    • W-E Pipe - (2)
    • W-E Structure - (1)
    • W-E Structure - (2)
21. Selezionare Vista dall'alto nell'elenco Selezionare la vista impilata per la quale specificare le opzioni.
22. Selezionare la casella di controllo Seleziona nell'elenco Selezionare le reti di condotte da disegnare nella vista profilo.
23. Deselezionare tutte le caselle di controllo ad eccezione delle seguenti parti:
    • W-E Pipe - (1)
    • W-E Pipe - (2)
    • W-E Structure - (1)
    • W-E Structure - (2)
24. Fare clic su Crea vista profilo.
25. Nella Carta, eseguire la panoramica dell'area libera a destra della superficie. Fare clic per posizionare le viste profilo.
26. Nella scheda Prospetto dell'Area strumenti, espandere la raccolta Tracciati Road: North-South Viste profilo.

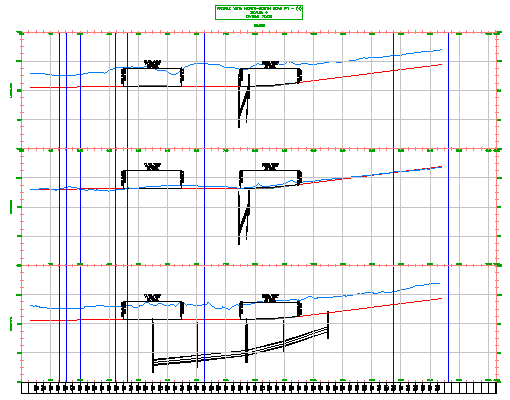

    Vengono create tre viste profilo separate.

Per continuare con l'esercitazione successiva, passare a Esercitazione: utilizzo di finche dati.
