In questo esercizio, verrà creato uno stile linea movimenti terra basato su uno stile esistente.
Lo stile linea movimenti terra controlla la visualizzazione della linea che mostra i volumi movimento terra compensato e non compensato in una vista movimenti terra. I componenti di visualizzazione, come il colore, il tipo di linea e i modelli di tratteggio, nello stile linea movimenti terra sono simili ai componenti quelli di molti altri stili di oggetti. Lo stile linea movimenti terra, specifica inoltre il metodo utilizzato per misurare il movimento terra compensato.
In questo esercizio, si copia uno stile linea movimenti terra esistente per creare un nuovo stile. Si esamineranno le differenze tra i metodi punto di pendenza e punto di equilibrio per la misurazione del movimento terra compensato.
Lo stile vista movimenti terra utilizza molte opzioni uguali allo stile vista profilo. Per informazioni sulla modifica dello stile vista profilo, vedere l'esercizio Modifica dello stile della vista profilo.
Questo esercizio è la prosecuzione dell'Esercizio 2: Bilanciamento dei volumi movimenti terra.
Come modificare lo stile della linea movimenti terra
- Aprire Mass Haul-2.dwg, che si trova nella cartella delle Carte di esercitazione.
- Nella Carta, selezionare la linea movimenti terra. Fare clic con il pulsante destro del mouse, e scegliere .
- Nell'area Stile oggetto, della scheda Informazioni, nella finestra di dialogo Proprietà linea movimenti terra, fare clic sulla freccia accanto a
. Fare clic su
Copia selezione corrente. - Nella scheda della finestra di dialogo Stile linea movimenti terra, modificare il Nome in Free Haul and Overhaul - Balance Point.
- Nell'area Opzioni movimento terra compensato della scheda Movimento terra compensato, notare che l'opzione Misura da punto di pendenza è selezionata. Notare inoltre che il grafico sulla destra è simile al diagramma di movimenti di terra della Carta. I punti di pendenza sono i punti in corrispondenza dei quali avviene la transizione dei volumi da sterro a riporto. Quando il movimento terra compensato viene misurato dai punti di pendenza, il punto più alto (o il più basso, se sotto la linea di equilibrio) costituisce il punto di pendenza.
- Selezionare Misura da punto di equilibrio.
Notare che l'immagine viene modificata. I punti di equilibrio sono i punti nei quali la linea movimenti terra attraversa la linea di equilibrio. Si tratta della progressiva in corrispondenza della quale i volumi di riporto e sterro sono uguali.
- Nell'area Visualizzazione tratteggi componenti della scheda Visualizzazione, fare clic sulla cella Modello nella riga Tratteggio area movimento terra compensato.
- Nella finestra di dialogo Modello di tratteggio, selezionare CROSS per Nome modello. Fare clic su OK.
- Nella finestra di dialogo , fare clic sulla scheda Visualizzazione. Nella riga Tratteggio area movimento terra compensato dell'area, Visualizzazione tratteggi componenti, impostare la Scala su 30.0000.
- Ripetere i passaggi da 7 a 9 per modificare il Modello Tratteggio area movimento terra non compensato in DASH. Nota:
Un riporto componente solido fornisce le migliori prestazioni. La rigenerazione della Carta potrebbe rallentare se si utilizza un modello di tratteggio su un diagramma di movimenti di terra di grandi dimensioni.
- Fare doppio clic su OK.

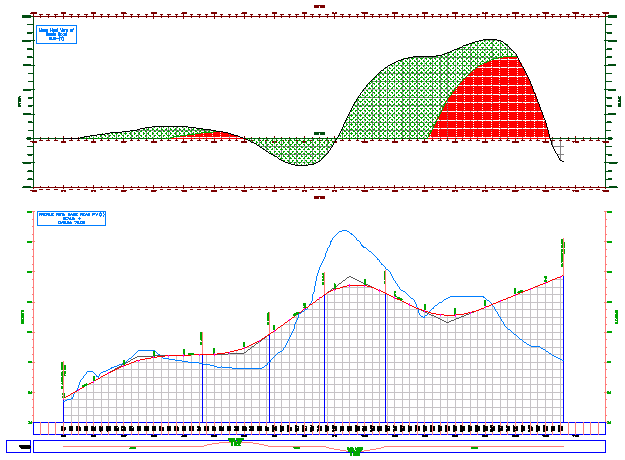

I modelli selezionati vengono visualizzati nelle aree del movimento di terra compensato e non compensato del diagramma di movimenti di terra. Notare che il diagramma di movimenti di terra utilizza il metodo del punto di equilibrio per misurare il movimento di terra compensato.
Per continuare con l'esercitazione successiva, passare a Calcolo e segnalazione delle quantità
