Esercizio 2: Esecuzione del rendering di una superficie

In questo esercizio verranno utilizzate alcune funzionalità di visualizzazione offerte da AutoCAD Civil 3D per eseguire il rendering di una superficie.

Analogamente ad altri oggetti di AutoCAD Civil 3D, è necessario applicare un materiale di rendering alla superficie utilizzando la finestra di dialogo Proprietà superficie.

Questo esercizio è la prosecuzione dell'Esercizio 1: Spostamento di blocchi multivista in una superficie.

Applicare un materiale di rendering alla superficie

Nota:

In questo esercizio viene utilizzato il file Surface-7.dwg con le modifiche apportate nell'esercizio precedente.

1. Nella scheda Prospetto dell'Area strumenti, espandere il gruppo Superfici.
2. Fare clic con il pulsante destro del mouse sulla superficie XGND e scegliere Proprietà superficie.
3. Nella finestra di dialogo Proprietà superficie, nella scheda Informazioni specificare i parametri seguenti:
   • Materiale di rendering: Esterni.Superficie.Sabbia

     Questo materiale consente di visualizzare il contrasto nelle quote altimetriche della superficie.

   • Stile superficie: Standard
4. Fare clic su OK.

Applicare uno stile di visualizzazione alla superficie

Gli stili di visualizzazione forniscono una visualizzazione di base immediata della superficie, utile per la presentazione su schermo in AutoCAD Civil 3D.

1. Fare clic sulla scheda Vista gruppo Stili di visualizzazione elenco a discesa Stili di visualizzazioneRealistico.

   Questo stile di visualizzazione determina l'ombreggiatura della superficie e l'arrotondamento degli spigoli compresi tra le facce dei poligoni. Viene visualizzato il materiale di rendering applicato alla superficie.

2. Fare clic sulla scheda Vista gruppo Viste elenco a discesa Stili di visualizzazioneConcettuale.

   Questo stile di visualizzazione determina l'ombreggiatura della superficie e l'arrotondamento degli spigoli compresi tra le facce dei poligoni. Per l'ombreggiatura eseguita con questo stile viene utilizzato lo stile faccia di Gooch, ovvero una transizione da colori caldi a colori freddi piuttosto che dallo scuro al chiaro. Questo effetto è meno realistico ma più efficace per definire con maggiore evidenza i dettagli del modello.

Eseguire il rendering della superficie

1. Alla riga di comando, digitare RPREF.

   Esaminare le varie impostazioni di rendering disponibili, incluse le variazioni nella qualità delle immagini e nelle dimensioni di output. Per salvare l'immagine di rendering in un file, basterebbe fare clic su e utilizzare il controllo Nome file di output per specificare un nome file e una destinazione.

2. Fare clic su .

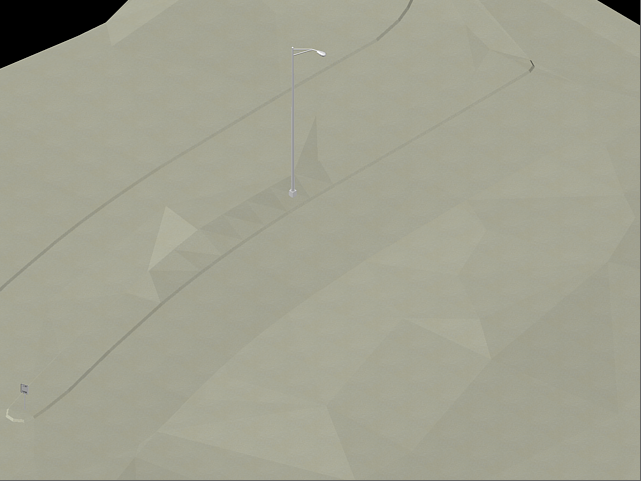

   Il rendering della superficie e dei blocchi viene eseguito nella finestra Render. Gli effetti del rendering sono più visibili in una Carta che presenta materiali di rendering diversi applicati ad una serie di superfici e oggetti.
