In questo esercizio si apprenderà a modificare i dati visualizzati in una finca dati.
Questo esercizio è la prosecuzione dell'Esercizio 2: Spostamento di etichette in una finca dati.
Modificare uno stile di finca dati
- Aprire Profile-6C.dwg, che si trova nella cartella delle Carte di esercitazione.

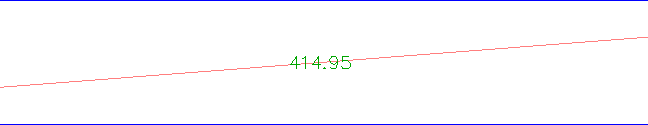

Nella finca Geometria verticale inferiore, le etichette in salita sono oscurate dalle tangenti.
- Selezionare la maglia del profilo. Fare clic con il pulsante destro del mouse. Fare clic su .
- Nella finestra di dialogo Proprietà vista profilo, nella scheda Finche, nel campo Posizione selezionare Parte inferiore vista profilo.
- Nella riga Geometria verticale, fare clic su
accanto a Geometria. - Nella finestra di dialogo Seleziona stile finca, fare clic su
Modifica selezione corrente. - Nella finestra di dialogo Stile finca geometria verticale, nella scheda Dettagli finca, area Etichette e tick maglia, il campo In indica il tipo di etichettatura finca che presenta lo stato attivo per gli strumenti di modifica. Verificare che Tangente salita sia selezionato.
- Nell'area Etichette e tick maglia, fare clic su Componi etichetta.
La finestra di dialogo Composizione stile etichetta contiene i comandi per la creazione e la modifica dei componenti dell'etichetta. Osservare i diversi comandi disponibili per il formato di etichetta finca.
- Nel gruppo Testo, sostituire il valore Associazione con Basso centro.
- Fare clic su OK per tre volte.
- Nella finestra di dialogo Proprietà vista profilo, fare clic su Applica.

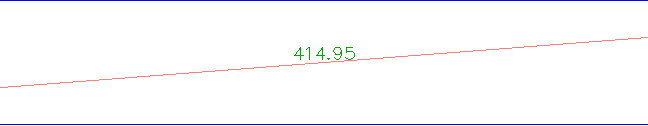

Notare che nella Carta, la posizione dell'etichetta tangente in salita della finca dati viene modificata.
Ulteriori approfondimenti: modificare la posizione dell'etichetta per le tangenti in discesa e i raccordi concavi e convessi.
