Esercizio 2: Rotazione di un'estremità della linea lotto della particella

In questo esercizio, si ridimensionerà una particella ruotando una linea lotto da un punto di riferimento specificato.

Questo esercizio è la prosecuzione dell'Esercizio 1: Modifica tramite angolo di scorrimento delle dimensioni della particella.

Specificare le impostazioni di creazione della particella

1. Aprire Parcel-2B.dwg, che si trova nella cartella delle Carte di esercitazione.
2. Fare clic sulla scheda Inizio gruppo Crea progetto elenco a discesa Particella Strumenti di creazione particelle.
3. Sulla barra degli strumenti Strumenti layout particella, fare clic su .
4. Specificare i parametri seguenti:

   Mentre si specifica ogni parametro, notare l'anteprima di elementi grafici visualizzata nella parte inferiore della finestra Strumenti layout particella.

   Ridimensionamento delle particelle

   Layout automatico

   • Area minima: 8000.00
   • Lato prospiciente strada minimo: 40.0000
   • Utilizza lato prospiciente strada minimo in corrispondenza dello scostamento: No
   • Scostamento lato prospiciente la strada: 20.0000
   • Larghezza minima: 40.0000
   • Profondità minima: 50.0000
   • Utilizza profondità massima: Sì
   • Profondità massima: 200.0000
   • Preferenza soluzioni multiple: Utilizza lato prospiciente la strada
   • Modalità automatica: Disattivato
   • Distribuzione rimanente: Posiziona rimanente nell'ultima particella

Ruotare un'estremità di una linea lotto della particella

1. Nella barra degli strumenti Strumenti layout particella, fare clic su Linea rotazione – Modifica.
2. Nella finestra di dialogo Crea particelle - Layout, fare clic su OK.

   Viene richiesto di selezionare la linea lotto associata da regolare.

3. Nella Carta, fare clic sulla linea lotto tra la particella 104 e la particella 105.

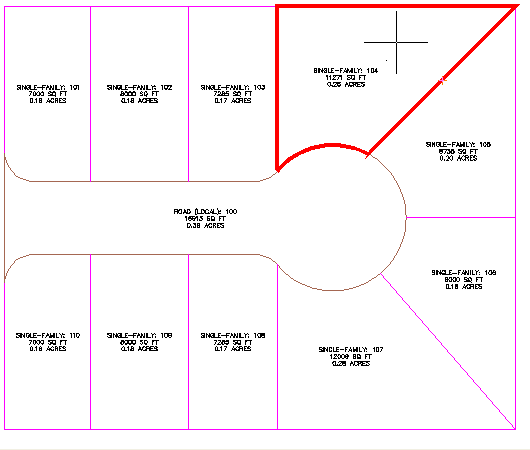

4. Per selezionare la particella da regolare, portare il cursore sulla proprietà 104 e fare clic. I contorni della particella vengono evidenziati.

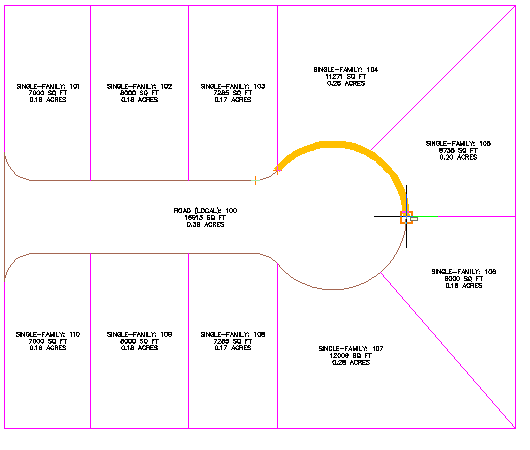

5. Specificare il lato prospiciente la strada della particella come illustrato nell'immagine seguente.

   Nota:

   Per eseguire il passaggio seguente, è necessario che sia disattivata la funzione OSNAP.

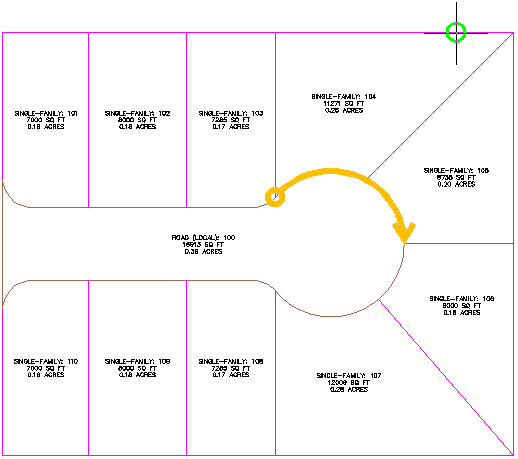

6. Posizionare il mouse sulla posizione approssimativa nell'immagine seguente.

7. Fare clic per posizionare il punto di riferimento.

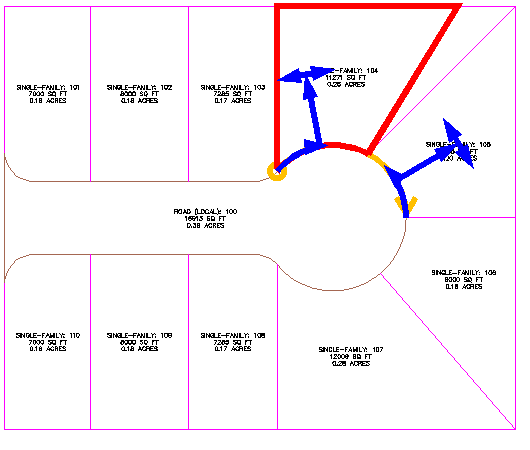

   Viene visualizzata un'anteprima degli elementi grafici relativi ai parametri di creazione della particella e alla soluzione proposta. La soluzione visualizzata ruota la linea lotto lungo il punto di riferimento. La soluzione proposta include un'area che soddisfa i parametri di creazione della particella specificata all'inizio di questo esercizio.

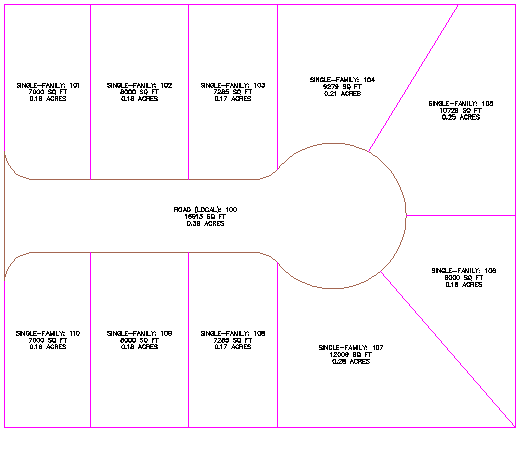

8. Premere Invio.

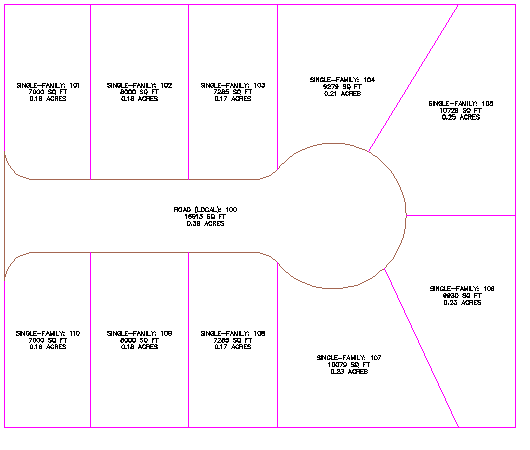

   Ulteriori approfondimenti: utilizzare i passaggi da 3 a 8 per spostare la linea lotto compresa tra le particelle 106 e 107.


9. Premere Esc per terminare il comando.

Per procedere con questa esercitazione, passare all'Esercizio 3: Modifica delle linee lotto particella con gli strumenti di modifica della linea caratteristica.
