Esercizio 4: Suddivisione di una particella con una linea rotazione

In questo esercizio, si suddividerà una particella con un segmento che ruota da un punto di riferimento sulla linea posteriore.

Questo esercizio è la prosecuzione dell'Esercizio 3: Suddivisione di una particella con una linea scorrimento.

Specificare le impostazioni di creazione della particella

1. Aprire Parcel-1D.dwg, disponibile nella cartella delle Carte di esercitazione.
2. Fare clic sulla scheda Inizio gruppo Crea progetto elenco a discesa Particella Strumenti di creazione particelle .
3. Sulla barra degli strumenti Strumenti layout particella, fare clic su .
4. Specificare i parametri seguenti:

   Mentre si specifica ogni parametro, notare l'anteprima di elementi grafici visualizzata nella parte inferiore della finestra Strumenti layout particella.

   Ridimensionamento delle particelle

   Layout automatico

   • Area minima: 8000.00
   • Lato prospiciente strada minimo: 40.0000
   • Utilizza lato prospiciente strada minimo in corrispondenza dello scostamento: Sì
   • Scostamento lato prospiciente la strada: 20.0000
   • Larghezza minima: 40.0000
   • Profondità minima: 50.0000
   • Utilizza profondità massima: Sì
   • Profondità massima: 200.0000
   • Preferenza soluzioni multiple: Utilizza area più piccola
   • Modalità automatica: Disattivato
   • Distribuzione rimanente: Posiziona rimanente nell'ultima particella

Creare particelle utilizzando una linea rotazione

1. Nella barra degli strumenti Strumenti layout particella, fare clic su (Linea rotazione - Crea).
2. Nella finestra di dialogo Crea particelle - Layout, come Stile particella, selezionare Single-Family. Lasciare le altre impostazioni sui rispettivi valori di default. Fare clic su OK.
3. Nella Carta, selezionare l'etichetta dell'area della particella grande nell'angolo nord-est dell'area delimitata.

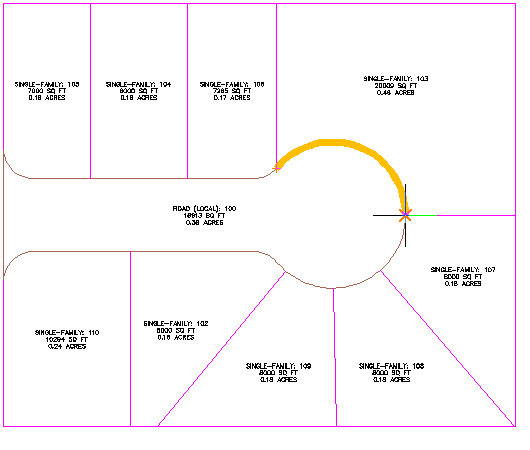

4. Specificare i punti iniziale e finale del lato prospiciente la strada come illustrato nell'immagine seguente.

   Notare che quando si sposta il cursore per specificare il punto finale, una linea gialla visualizza il lato prospiciente la strada proposto.


5. Fare clic sull'angolo nord-est della particella per specificare il punto di rotazione.

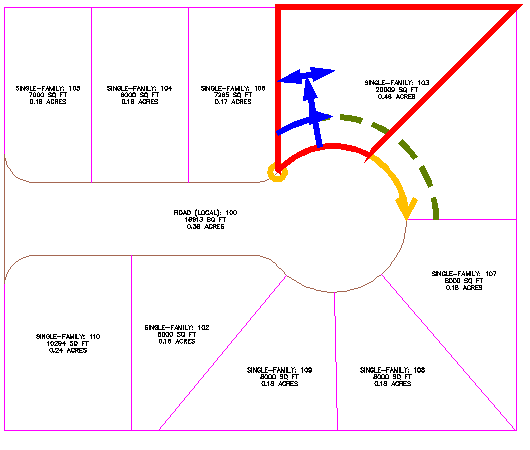

   Viene visualizzata un'anteprima degli elementi grafici.


6. Premere Invio per creare la particella.

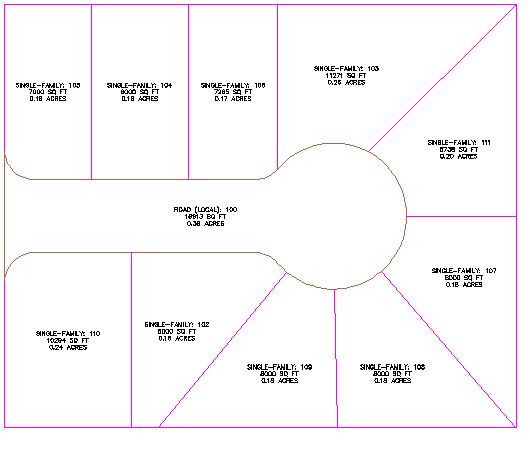

   La nuova particella viene creata ed etichettata.


7. Premere Esc per terminare il comando.

Per procedere con questa esercitazione, passare all'Esercizio 6: Utilizzo di tracciati e particelle.
