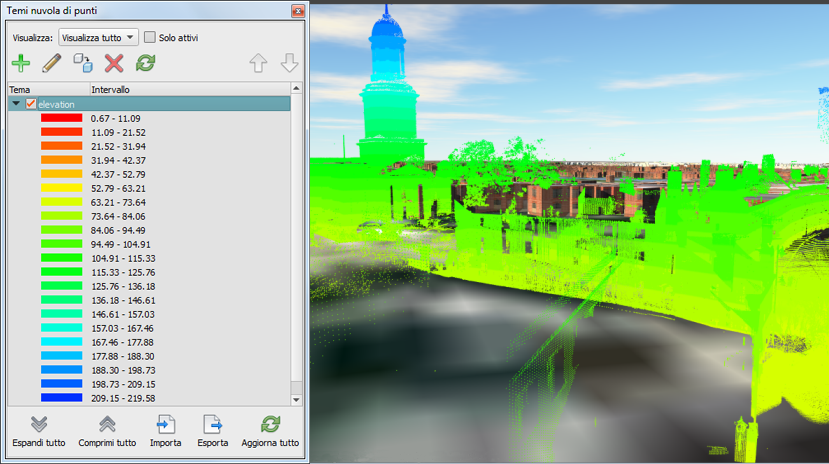

I temi della nuvola di punti consentono di confrontare le distribuzioni della nuvola di punti in base alla quota altimetrica, alla classificazione, al colore singolo o alla direzione di una faccia.
- Fare clic su
per aprire la tavolozza Temi nuvola di punti. - Fare clic su
(Aggiungi nuovo tema). - Nella sezione Parametri tema, procedere come indicato di seguito:
- Immettere un nome per il tema.
- Selezionare un tipo di analisi. Per ulteriori informazioni, vedere la sezione Suggerimenti avanzati di seguito.
- Indicare il numero di regole.
Un numero superiore di regole produce una transizione più lineare tra i colori.
- Per assegnare temi in base alla quota altimetrica o alla classificazione, in Intervallo colori selezionare un tipo di tavolozza predefinito o specificare un colore in Da colore e A colore.
Se si specifica un colore iniziale e un colore finale, in InfraWorks 360 viene creata una gradazione di colore tra il primo colore del tema (Da colore) e la selezione A colore. La gradazione di colore viene visualizzata nell'area Anteprima.
- Per cambiare qualsiasi colore del tema, fare doppio clic sulla relativa barra del colore e specificare un colore alternativo.
Suggerimenti avanzati
Sono disponibili i seguenti tipi di analisi:
| Normale | Il termine "normale" si riferisce alla direzione di una faccia, ortogonale rispetto alla relativa superficie. La direzione della normale indica la superficie anteriore, o esterna, della faccia. Poiché un singolo "punto" di una nuvola di punti non è dotato di facce, la normale di ogni punto di una nuvola viene derivata da altri punti che presentano una relazione piana con il punto, ad esempio i punti di un muro. Il tema Normale mostra i punti che risultano allineati visualizzando i colori assegnati ai valori X, Y e Z associati alla direzione della normale del punto. Non è possibile specificare colori per tale tipo di tema. |
| Quota altimetrica | Assegna temi in base all'altezza. Il valore minimo e il valore massimo vengono determinati automaticamente in base ai dati della nuvola di punti, tuttavia possono essere modificati se necessario. |
| Colore singolo | Se si seleziona Colore singolo, non sono disponibili ulteriori opzioni. |
| Classificazione | Assegna temi in base all'ID di classificazione dei dati associati alla nuvola di punti. L'opzione è disponibile solo se la nuvola di punti è stata classificata. |
