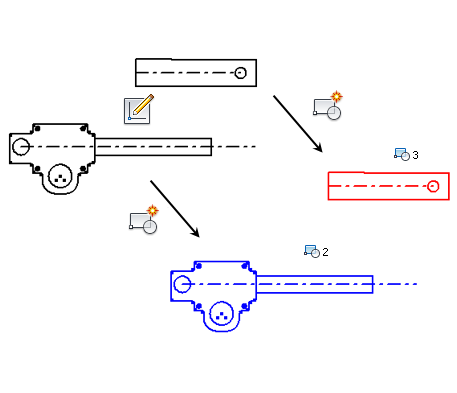

Creazione di un blocco di schizzo

Aprire o creare uno schizzo della parte 2D.
Se necessario, creare la geometria dello schizzo da inserire nel blocco di schizzo.
Fare clic su scheda Schizzo gruppo Crea . Selezionare Crea blocco o fare clic con il pulsante destro del mouse sulla cartella Blocchi nel browser e selezionare Crea blocco.
Selezionare la geometria da includere nel blocco. Effettuare una selezione singola oppure usare il riquadro di selezione.
Installazione facoltativa. Effettuare una delle operazioni seguenti:
- Assegnare un nome al blocco.
- Scegliere il punto di inserimento.
- Attribuire una descrizione al blocco.
Fare clic su:
- Applica per creare il blocco e tenere aperta la finestra di dialogo per creare ulteriori blocchi.
- OK per creare il blocco e chiudere la finestra di dialogo.
- Annulla per chiudere la finestra di dialogo.

Creazione di un blocco di schizzo con la geometria preselezionata

Aprire o creare uno schizzo della parte 2D.
Se necessario, creare la geometria dello schizzo da inserire nel blocco di schizzo.
Selezionare la geometria da includere nel blocco. Effettuare una selezione singola oppure usare il riquadro di selezione.
Fare clic su scheda Schizzo gruppo Scheletro Crea blocco oppure fare clic con il pulsante destro del mouse sulla cartella Blocchi nel browser e selezionare Crea blocco.
Installazione facoltativa. Effettuare una delle operazioni seguenti:
- Scegliere Selezioni geometria per aggiungere un'altra geometria o modificare le selezioni.
- Assegnare un nome al blocco.
- Scegliere il punto di inserimento.
- Attribuire una descrizione al blocco.
Fare clic su:
- Applica per creare il blocco e tenere aperta la finestra di dialogo per creare ulteriori blocchi.
- OK per creare il blocco e chiudere la finestra di dialogo.
- Annulla per chiudere la finestra di dialogo senza creare il blocco.
