Creare una copia speculare o una lavorazione seriale da una lavorazione di tipo Profilatura.

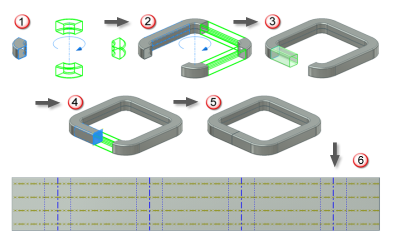

Flusso di lavoro per la creazione di copie speculari e lavorazioni seriali da una profilatura, come mostrato nell'illustrazione precedente:
- Disporre una lavorazione di profilatura in una serie radiale con quattro ricorrenze totali.
- Aggiungere un segmento retto della flangia contorno al modello e creare una serie radiale con tre ricorrenze totali.
- Aggiungere un segmento retto e corto della flangia contorno. Questo segmento non raggiunge il piano medio che attraversa l'asse della serie radiale.
- Creare la copia speculare del segmento corto della flangia contorno che viene unito alla faccia di dettaglio visualizzata della ricorrenza finale dell'elemento seriale originale della profilatura.
- L'operazione di copia speculare lascia un gioco tra i due segmenti corti della flangia contorno. È possibile spiegare e appiattire l'intero modello. Nel modello piatto vengono visualizzate sia le linee d'asse della piega che quelle di rotazione.
