Crea una lavorazione Accoppiamento a scatto utilizzando punti di schizzi 2D o punti di riferimento 3D ed elementi di direzione.
- Accesso
- Nella barra multifunzione, fare clic su scheda Modello 3D
icona Mostra gruppi
. Selezionare gruppo Parte in plastica per visualizzare il gruppo Parte in plastica, quindi scegliere Accoppiamento a scatto
.
Specificazione dello stile
- Gancio accoppiamento a scatto a sbalzo
-
- Linea chiusa accoppiamento a scatto a sbalzo
-
Scheda Forma
Comune ad entrambi gli stili. Consente di specificare il posizionamento dell'accoppiamento a scatto.
La casella di controllo
Scheda Trave (stile Gancio accoppiamento a scatto a sbalzo)
Consente di specificare i parametri trave della lavorazione accoppiamento a scatto.
- Spessore trave alla parete
-
- Lunghezza trave
-
- Spessore trave in corrispondenza del gancio
-
- Larghezza trave in corrispondenza della parete
-
- Larghezza trave in corrispondenza del gancio
-
Scheda Gancio (stile Gancio accoppiamento a scatto a sbalzo)
- Lunghezza punta gancio
-
- Profondità rientranza gancio
-
- Lunghezza gancio
-
- Angolo di ritenzione
-
- Angolo di inserimento
-
Scheda Graffa (stile Linea chiusa accoppiamento a scatto a sbalzo)
- Lunghezza graffa
-
- Larghezza graffa
-
- Spessore trave alla parete
-
- Spessore trave superiore
-

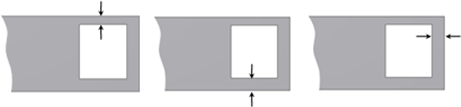

Scheda Fermo (stile Linea chiusa accoppiamento a scatto a sbalzo)
- Larghezza fermo laterale e superiore
-
- Lunghezza apertura fermo
-
