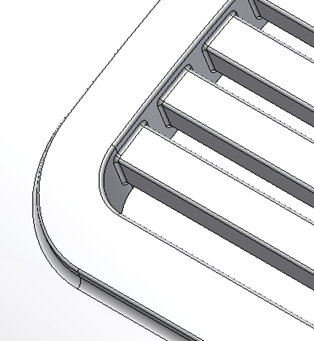

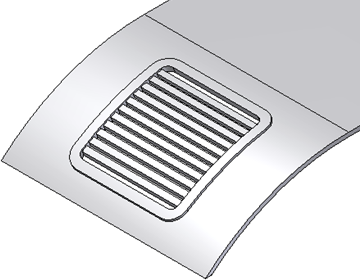

Per raccordare tutti gli spigoli della griglia con un raggio più grande in corrispondenza del contorno della griglia e un raggio più piccolo sulle nervature della griglia:
- Nella barra multifunzione, fare clic su scheda Modello 3D
icona Mostra gruppi
. Selezionare gruppo Parte in plastica per visualizzarlo, quindi scegliere Raccordo con regola
. - Verificare che Origine sia impostata su Lavorazioni e che Regola sia impostata su Parte di riferimento.

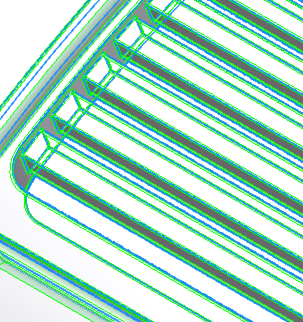

- Selezionare la griglia e immettere un raggio appropriato per gli spigoli all'intersezione tra la griglia e il corpo parte di destinazione.
- Fare clic per aggiungere un' altra regola.
- Verificare che Origine sia impostata su Lavorazioni e che Regola sia impostata su Spigoli liberi.
- Selezionare la griglia e immettere un raggio appropriato per gli spigoli rimanenti.
- Fare clic su OK per completare il raccordo basato su regole.
