Crea una lavorazione Bordo a incastro o Scanalatura nella parete sottile di una parte.
- Accesso
- Nella barra multifunzione, fare clic su scheda Modello 3D
icona Mostra gruppi
. Selezionare il gruppo Parte plastica per visualizzarlo, quindi selezionare Bordo a incastro
.

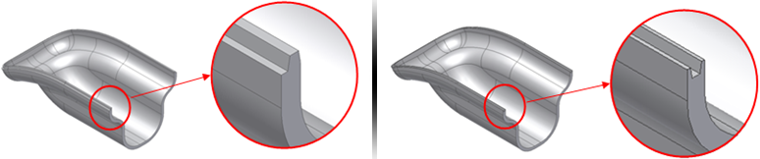

Opzione bistabile Bordo a incastro/Scanalatura - Imposta come tipo di lavorazione Bordo a incastro o Scanalatura.
Forma
- Spigoli percorso
- Consente di selezionare uno o più percorsi. Ciascun percorso deve essere a tangente continua. Tutti i percorsi dello stesso Bordo a incastro/scanalatura devono trovarsi sulla stessa faccia a tangente continua.
- Faccia guida
- Consente di selezionare la faccia guida. Gli spigoli del percorso si trovano nella zona circostante la faccia guida. Se questa opzione è selezionata, la sezione trasversale del Bordo a incastro/scanalatura viene mantenuta ad un angolo costante lungo il percorso.
- Direzione estrazione
- Si espande per visualizzare una freccia di selezione. Fare clic per selezionare la direzione di estrazione del Bordo a incastro/scanalatura. È l'opzione alternativa a Faccia guida e quando viene selezionata, la sezione trasversale Bordo a incastro/scanalatura resta parallela rispetto alla direzione di estrazione lungo l'intero percorso.

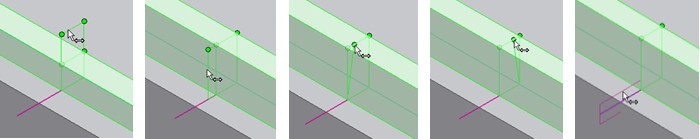

- Estensioni percorso
- Si espande per visualizzare una freccia di selezione. Fare clic per selezionare gli elementi in base ai quali ritagliare il Bordo a incastro/scanalatura. Lo stesso selettore consente la selezione degli elementi di ritaglio e delle sezioni del percorso da mantenere o rimuovere. Utilizzare i punti verdi e gialli per determinare le parti del percorso da mantenere o da rimuovere.

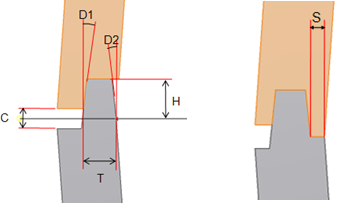

Bordo a incastro
La scheda Bordo a incastro contiene i parametri geometrici immessi per il tipo Bordo a incastro. In alternativa ad un input preciso nella casella di testo è possibile utilizzare i manipolatori, che consentono la quotatura interattiva di tutti i parametri.
La scheda Bordo a incastro include caselle di testo di immissione per:
- Angoli di sformo Bordo a incastro D1, D2
- Altezza Bordo a incastro H
- Spessore Bordo a incastro T
- Larghezza spalla S
- Altezza scarico C

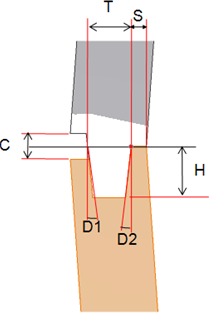

Scanalatura
La scheda Scanalatura include caselle di testo di immissione parametri per il tipo Scanalatura. In alternativa ad un input preciso nella casella di testo è possibile utilizzare i manipolatori, che consentono la quotatura interattiva di tutti i parametri.
La scheda Scanalatura include caselle di testo di immissione per:
- Angoli di sformo scanalatura D1, D2
- Altezza scanalatura H
- Spessore scanalatura T
- Larghezza spalla S
- Altezza scarico C
