Utilizzare Modifica diretta per apportare modifiche all'interno di modelli solidi importati che non presentano una cronologia e di solidi nativi di Inventor. I valori di parametro vengono creati quando si aggiunge una modifica diretta e possono essere modificati nella finestra di dialogo Parametro. Inoltre è possibile continuare ad apportare modifiche utilizzando l'operazione di modifica diretta e i valori dei parametri verranno aggiornati di conseguenza.
Barra degli strumenti mini Modifica diretta
Utilizzare le quattro operazioni di modifica (Sposta, Dimensioni, Ruota ed Elimina) per modificare il modello.
Accesso
Barra multifunzione:
scheda Modello 3D
gruppo Modifica
Modifica diretta

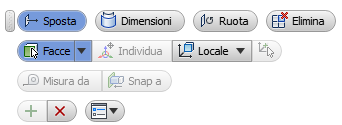

- Spostamento
- Attiva il manipolatore della triade per le operazioni di spostamento. Spostamento consente di riposizionare la selezione e di estendere la geometria adiacente.
- Facce/Solidi: consente la selezione rispettivamente di una o più facce o di uno o più solidi.
- Individuare la triade: sposta la triade in una nuova posizione. Utilizzare Individuare la triade quando è necessario eseguire un'operazione specifica, ad esempio per spostare un gruppo di fori da una posizione specifica ad un'altra.
-
Spazio Locale e Globale
Controlla l'orientamento del manipolatore.
- Locale: orienta la triade in relazione agli oggetti selezionati.
- Globale: orienta la triade con l'origine del modello.
- Allineamento: disponibile quando l'opzione Locale è attiva. Consente di allineare la triade a vari tipi di geometria esistenti.
- Misura da consente di specificare un punto iniziale per la creazione di modifiche precise.
- Snap a: consente effettuare l'allineamento ad oggetti esistenti per una maggiore precisione. Il trascinamento delle maniglie disattiva Snap a.

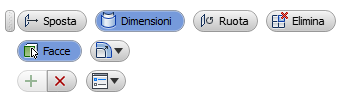

- Dimensioni
- Attiva il manipolatore per le operazioni Dimensioni. Ad esempio, utilizzare Dimensioni per modificare le dimensioni di fori, asole, estrusioni e così via.
- Facce: consente la selezione di una o più facce.
- Individua: sposta la triade in una nuova posizione.
-
Modificatori
- Offset: consente di eseguire l'offset delle facce selezionate ad una determinata distanza dalla selezione.
- Diametro: consente di modificare le dimensioni delle facce cilindriche. Le lavorazioni cilindriche con dimensioni diverse vengono modificate in modo da avere lo stesso diametro.
- Raggio: consente di modificare le dimensioni delle facce radiali. Le lavorazioni radiali con dimensioni diverse vengono modificate in modo da avere lo stesso raggio.
Nota: Il modificatore attivo controlla le facce filtrate dal gruppo di selezione.

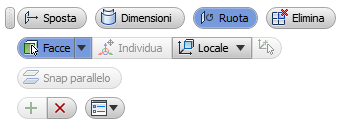

- Ruota
- Attiva il manipolatore della triade per le operazioni di rotazione.
- Facce: consente di selezionare una o più facce o uno o più solidi.
- Individuare la triade: sposta la triade in una nuova posizione.
-
Locale e globale
Controlla l'orientamento della triade.
- Locale: orienta la triade in relazione agli oggetti selezionati.
- Globale : consente di orientare la triade con l'origine del modello.
- Allineamento: disponibile quando l'opzione Locale è attiva. Consente di allineare la triade a vari tipi di geometria esistenti.
- Snap parallelo: consente di fare riferimento alla geometria con angoli esistente per una maggiore precisione. Il trascinamento disattiva Snap parallelo.

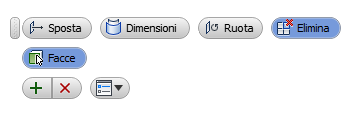

- Elimina
- Elimina la faccia o le facce selezionate.
- Facce: consente di selezionare una o più facce.
