Utilizzare Interseca facce per tagliare o interrompere le facce di intersezione. Utilizzare questa funzione insieme ad Estendi facce, per verificare che le facce si intersechino.
- Aprire un file che contiene superfici.
- Se necessario, fare clic sul comando Correggi corpi nel gruppo Superficie e selezionare il corpo di base per creare un corpo di correzione.
- Fare doppio clic sul nodo del corpo di correzione nel browser per accedere all'ambiente di correzione.
- Nella barra multifunzione, fare clic su scheda Ripara
gruppo Modifica Interseca facce. - Scegliere uno dei seguenti metodi per selezionare le superfici:

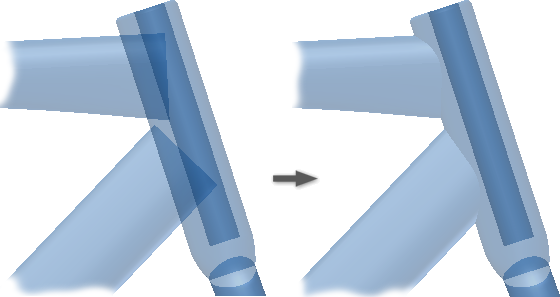

Taglia: fare clic su Taglia, quindi selezionare due superfici intersecanti accertandosi di selezionare l'area da conservare. Le superfici verranno tagliate all'intersezione.
Spezza: fare clic su Spezza e selezionare due superfici o corpi intersecanti. Le superfici verranno divise all'intersezione. Tutto sarà memorizzato nello stesso gruppo browser.
Nota: Se le superfici che si intersecano sono più di due, ne verranno tagliate solo due alla volta. - Continuare a fare clic su Taglia o Interrompi, e selezionare le superfici nella finestra grafica.
- Una volta terminata l'operazione, fare clic su Fatto.
Nota: È possibile utilizzare superfici multiple da tagliare. Ad esempio, si possono unire due superfici connesse in un superset. Selezionare Interseca facce e fare clic sul superset. Selezionare una superficie che si interseca con il superset, per creare due corpi tagliati.
