Con la pubblicazione in formato vettoriale è possibile esportare le istantanee senza perdita di chiarezza. Il file di output .svg ha una dimensione di file inferiore rispetto a un file di immagine raster.
Accesso al comando: scheda Inizio
gruppo PubblicaVettore.
Finestra di dialogo Pubblica vettoriale
Selezionare l'oggetto da pubblicare
- Documento
- Pubblica tutti gli storyboard contenuti nel documento.
- Storyboard corrente
- Pubblica lo storyboard corrente.
- Istantanea corrente
- Pubblica l'istantanea corrente.
Selezionare l'oggetto da pubblicare
Output vettoriale ottimizzato (i dati B-Rep verranno inclusi nel file)
Garantisce un output vettoriale di elevata qualità. Questa opzione è disponibile se i dati inseriti sono supportati dal server di Inventor.
I tipi di file supportati includono:
- File di Inventor (.ipb, .iam)
- File di CATIA V4 (.model, .session)
- File di CATIA V5 (.CATPat, .CATProduct)
- File IGEST (.igs, .ige, .iges)
- File JT (.jt)
- File NX (.prt)
- File Parasolid text (.x_t)
- File Parasolid binary (.x_b)
- File Pro/ENGINEER (.asm, .prt, .g)
- File SAT (.sat)
- File SolidWorks (.prt, .sldprt, .asm, .sldasm)
- File STEP (.stp, .ste, .step)
|
Riferimento del modello |
|
| Stato |
Nota: È possibile continuare con la pubblicazione in formato vettoriale quando tutti i componenti saranno in stato normale.
|
| Componente | Visualizza i nomi dei modelli inseriti. |
| Riferimento | Visualizza il percorso del file del modello inserito. |
| Browser | Individua il componente quando il relativo stato è contrassegnato come mancante. Nota: Il pulsante Browser non è disponibile per i file di Inventor. È possibile utilizzare
Recupera da file locali/Vault
per individuare i file di Inventor di cui sono stati modificati i percorsi.
|
| Salva i dati B-Rep con il file |
Consente di salvare i dati B-Rep all'interno del file .ipb. La selezione di questa opzione determina un modesto aumento delle dimensioni del file .ipb. Se si salva il file .ipb con questa opzione selezionata, la volta successiva il file verrà pubblicato in formato vettoriale più rapidamente, indipendentemente dai componenti mancanti. |
Lo stato del componente è normale.
Non è stato possibile trovare il componente di origine seguendo il percorso di file utilizzato al momento dell'inserimento.
Il componente deve essere aggiornato. | Spigoli: | |
| Interna |
Consente di impostare la larghezza degli spigoli interni del modello. |
| Sagoma |
Consente di impostare la larghezza degli spigoli della sagoma del modello. |
Esempi di output vettoriale

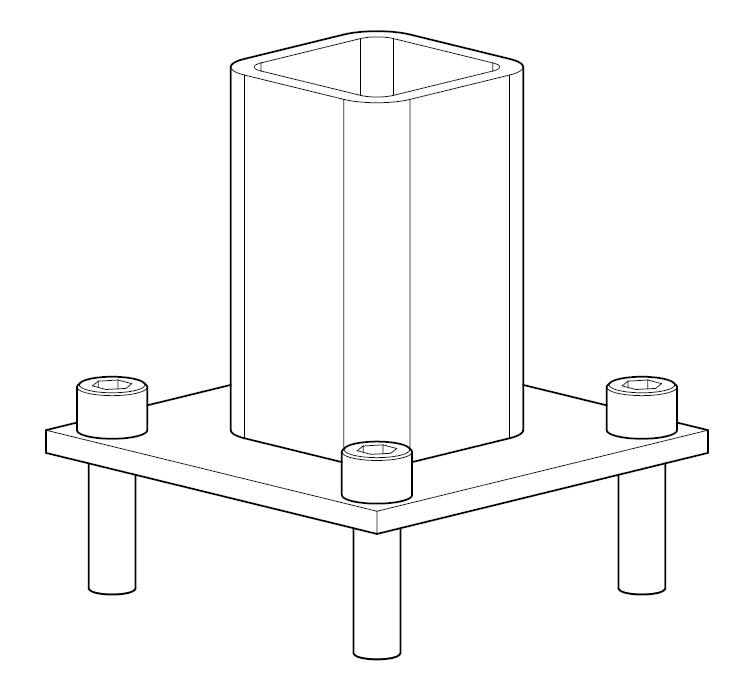

Output vettoriale di default:

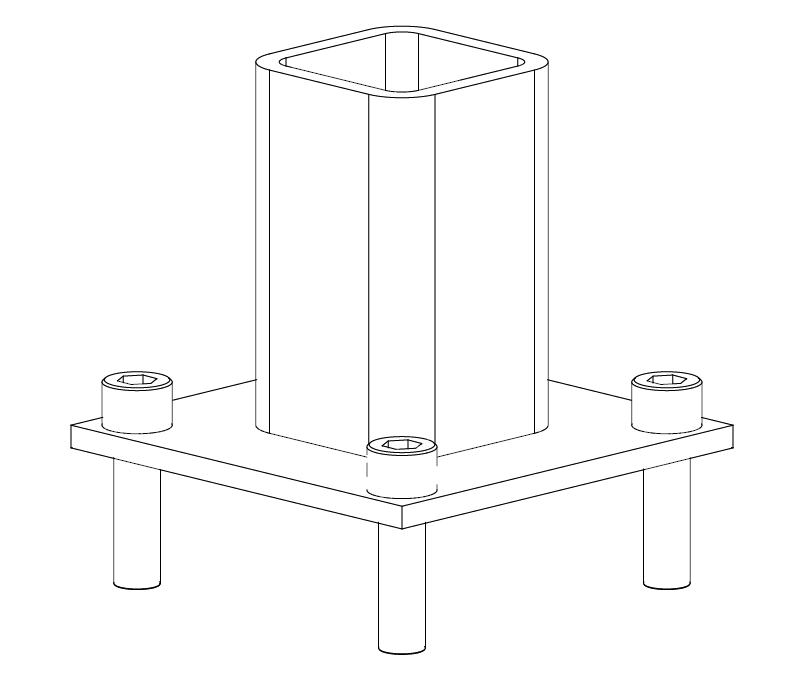

Output vettoriale ottimizzato con bordi della sagoma evidenziati:
