Poiché la geometria e gli attributi sono memorizzati separatamente, una classe di entità geografiche geometriche come un punto può rappresentare varie classi di entità geografiche dell'attributo quali Armatura, Emettitore e Raccordo. Per le entità geografiche linea esistono due diversi metodi di divisione della linea: divisione ponderata e divisione forzata.

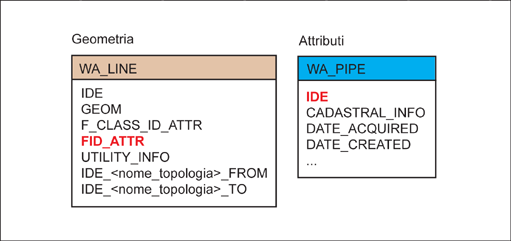

Modello di dati Acque: relazione tra classe di entità geografiche condotta e linea.
In un flusso di lavoro è possibile specificare se la linea è divisa in modo ponderato o forzato. Tale scelta consente di stabilire le modalità di gestione dei dati di attributo relative alle due entità geografiche risultanti.
| Tipo di divisione | Descrizione |
|---|---|
|
Divisione ponderata |
Con la divisione ponderata la linea viene divisa in due entità geografiche diverse. Hanno entrambe una propria geometria (WA_LINE) e usano gli stessi dati attributo (WA_PIPE). Utilizzare la divisione ponderata con le entità geografiche punto di importanza secondaria e con gli attributi della condotta non modificabili, ad esempio le armature. |
|
Divisione forzata |
Con la divisione forzata la linea viene divisa in due entità geografiche diverse. Hanno entrambe una propria geometria (WA_LINE) e ognuna possiede i propri dati attributo (WA_PIPE). Utilizzare la divisione forzata con le entità geografiche punto di maggiore importanza come pompe o valvole. Utilizzare la divisione forzata con gli attributi della condotta modificabili come il diametro, il materiale o il modello. |

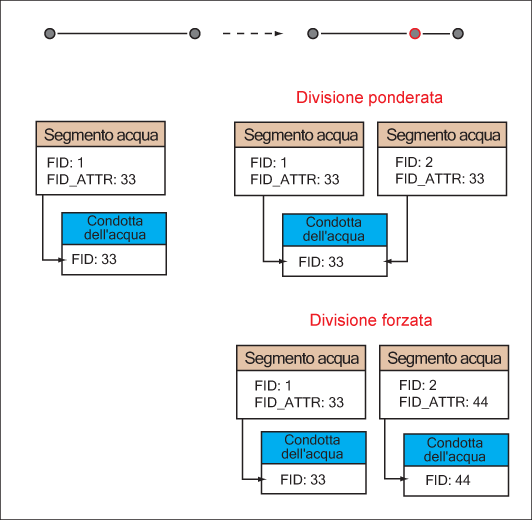

Modello di dati Acque: divisione ponderata e forzata
