La topologia elettrica gestisce la connessione fra conduttori e dispositivi. Utilizzare Infrastructure Administrator per configurare la topologia (quali classi di entità geografiche possono essere connesse a quali altre). Utilizzare Gestione connessione per gestire le connessioni in AutoCAD Map 3D o Infrastructure Application Extension . Per ulteriori informazioni sulle topologie logiche, vedere Topologia logica: introduzione.

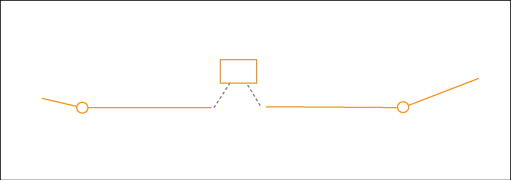

I conduttori possono essere connessi solamente a dispositivi e non ad altri conduttori. Un conduttore può essere connesso a uno o più dispositivi, in genere, uno a ciascuna estremità. Non è possibile connettere due dispositivi, ad esempio un fusibile o un interruttore direttamente a un trasformatore; è invece necessario utilizzare un conduttore intermedio.
Come visualizzare o modificare le impostazioni della topologia elettrica
- In Infrastructure Administrator, effettuare una delle seguenti operazioni:
- Fare clic su Enterprise e stabilire la connessione al modello di settore Enterprise . Aprire il progetto di Componenti elettrici interessato.
- Fare clic su File e aprire un modello o una Carta modello di settore che utilizzi il modello di settore di Componenti elettrici.
- Fare clic sul modello di settore Componenti elettrici.
- Nel riquadro di Administrator, fare clic su Modello di dati.
- In Esplora modello di dati espandere il nodo Topologie.
Sono disponibili le due topologie, elettrica e strutturale.
- Fare clic con il pulsante destro del mouse sulla topologia elettrica. Fare clic su Proprietà.
- Per visualizzare le classi di entità geografiche che fanno parte della topologia, fare clic sull'apposita opzione nella finestra di dialogo Topologia logica.
- Fare clic su Connessione tra le classi di entità geografiche per visualizzare la connessione.
