Esercizio 1: Uso della tabella dati per la ricerca di un'entità geografica

È possibile visualizzare la Tabella dati per qualsiasi layer. Filtrare la Tabella dati per visualizzare un sottogruppo di particelle; in questo caso, solo le particelle incluse in Villa Drive.

Nota:

Per questo esercizio viene utilizzata la Carta build_map1.dwg creata e modificata negli esercizi precedenti.

Esercitazione video

Se si è connessi ad Internet, riprodurre il video per vedere come individuare un'entità geografica ed eseguire lo zoom sulla stessa mediante la tabella dati. È inoltre possibile fare clic sull'apposito pulsante per provare ad eseguire le operazioni necessarie. I passaggi di questa procedura sono elencati sotto il video.

Nota:

Per questo esercizio viene utilizzata la Carta build_map1.dwg creata e modificata negli esercizi precedenti.

Come filtrare le entità geografiche mediante la tabella dati

1. Aprire la Carta completata in Lezione 4: Creazione delle entità geografiche della Carta topografica, se non è ancora stata aperta.
   • Fare clic su ApriCarta.
   • Individuare il file build_map1.dwg.
   • Selezionarla e fare clic su Apri.
2. Nel riquadro Attività, passare a Gestione visualizzazioni.
3. In Gestione visualizzazioni, selezionare il layer Parcels e fare clic su Tabella.
4. In Tabella dati, nell'elenco Filtra per, selezionare il campo STNAME e immettervi VILLA DR.

   Non digitare "Drive".

5. Fare clic su Applica filtro per visualizzare solo le particelle incluse in Villa Drive.

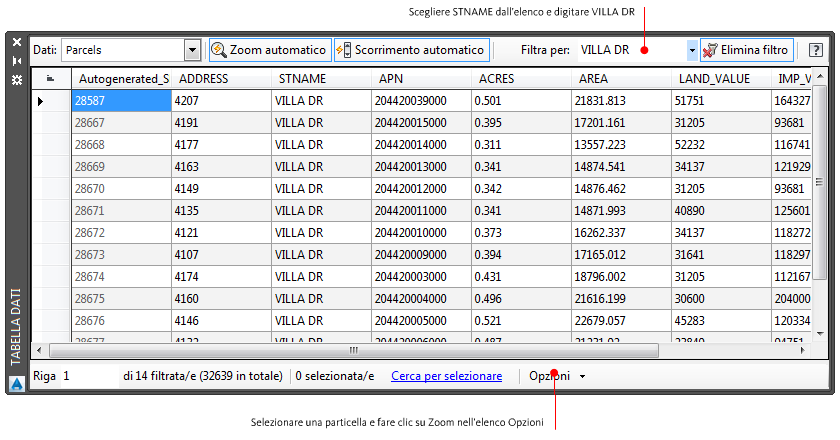

   Utilizzare la Tabella dati per filtrare le particelle visualizzate.

6. Verificare che l'opzione Zoom automatico sia attivata.

   Quando il pulsante è attivato, risulta evidenziato.

7. Per selezionare una particella, fare clic nel relativo campo grigio scuro all'estrema sinistra.
   Nota:

   Scorrere la Tabella dati verso sinistra per visualizzare i campi all'estrema sinistra.

   In AutoCAD Map 3D viene eseguito lo zoom sulla particella selezionata.

8. Prendere nota del numero presente nel campo Autogenerated_SDF_ID che verrà richiesto successivamente.
   Nota:

   È possibile eseguire una ricerca più avanzata. Fare clic su scheda Iniziogruppo DatiCerca. Trova Questa opzione consente di eseguire una query su un layer utilizzando una condizione booleana, ad esempio ACRES > 1 per cercare le particelle con una larghezza maggiore di un acro. La Carta geotopografica visualizza solo gli oggetti corrispondenti alla query.

9. Salvare la Carta e lasciarla aperta per l'esercizio successivo.

Per procedere con questa esercitazione, passare all'Esercizio 2: Estrazione e modifica di un'entità geografica.
