Esercizio 3: Applicazione di uno stile ad un'entità geografica

Modificare l'aspetto delle strade.

Esercitazione video

Fare clic sul pulsante freccia nell'immagine per visualizzare la procedura di creazione di uno stile composto per le linee. I passaggi della procedura per l'applicazione di stili di base alle linee sono elencati sotto il video.

Come applicare stili alle strade utilizzando gli stili standard

1. In Gestione visualizzazioni, selezionare il layer con l'etichetta Roads e fare clic su Stile nell'area dei menu.

   Se non sono stati scaricati i dati di esempio per questa esercitazione, si consiglia di guardare il video.

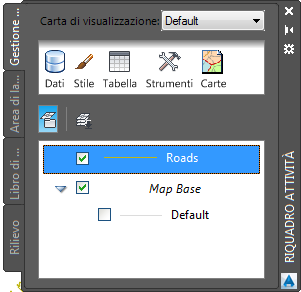

   Selezionare il layer Roads e fare clic su Stile.

   Viene visualizzata la finestra di dialogo Editor di stilesulla Carta.

2. Nella finestra Editor di stile, fare clic su in Stile e selezionare uno spessore, un colore e un modello per le strade.

   Per creare uno stile di vista stradale realistico con linee gialle tratteggiate, attenersi alla procedura riportata di seguito.

   • Impostare l'unità su Millimetri.
   • Impostare lo spessore della linea su 2.
   • Fare clic su Aggiungi simbolo per aggiungere una seconda linea.
   • Spostare la nuova linea all'inizio dell'anteprima mediante il pulsante freccia su.
   • Selezionare un modello tratteggiato per la nuova linea.
   • Assegnare alla linea tratteggiata il colore giallo.
3. Fare clic su Applica e quindi su Chiudi.
4. Fare clic sulla X nella parte superiore della finestra Editor di stile per chiuderla.
5. Salvare il lavoro eseguito.
   • Fare clic su Salva.
   • Specificare un nome e una posizione per la Carta geotopografica.

     I file cartografici utilizzano l'estensione .dwg, al pari dei disegni AutoCAD. Entrambi i tipi di file utilizzano lo stesso formato di file di base.

   • Fare clic su Salva.

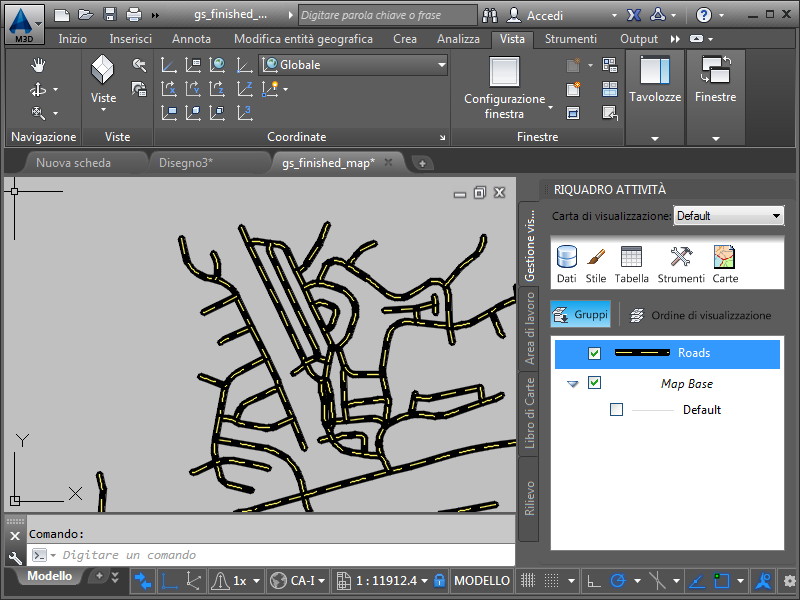

Situazione

Nella Carta geotopografica, le strade vengono visualizzate con gli stili applicati.
