Esercizio 3: Aggiunta di un'etichetta di testo statica

L'annotazione riporta il limite di velocità di ciascuna strada, ma non è identificata come tale. Modificare il modello per le annotazioni creato nell'esercizio precedente. Aggiungere l'etichetta "Speed Limit =" e posizionarla sopra il contrassegno dell'annotazione esistente.

Nota:

Per questo esercizio viene utilizzata la Carta modificata in Esercizio 2: Associazione di un'annotazione agli oggetti della Carta.

Aggiunta di un'etichetta di testo statica

1. Fare clic su AnnotaAnnotazione CartaDefinisci modello.

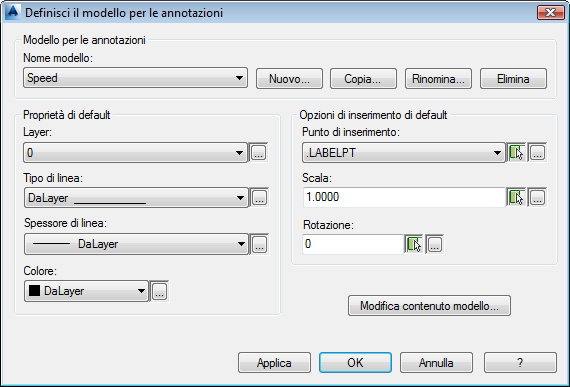

2. Nella finestra di dialogo Definisci il modello per le annotazioni, effettuare le seguenti operazioni:
   • Nell'area Modello per le annotazioni, in Nome modello, selezionare Speed.
   • Fare clic su Modifica contenuto modello.


     Fare clic su Modifica contenuto modello nell'angolo inferiore destro della finestra di dialogo.

3. Nella riga di comando, immettere stile, quindi premere Invio.


   Nell'Editor blocchi, senza fare clic in alcun punto, digitare stile.

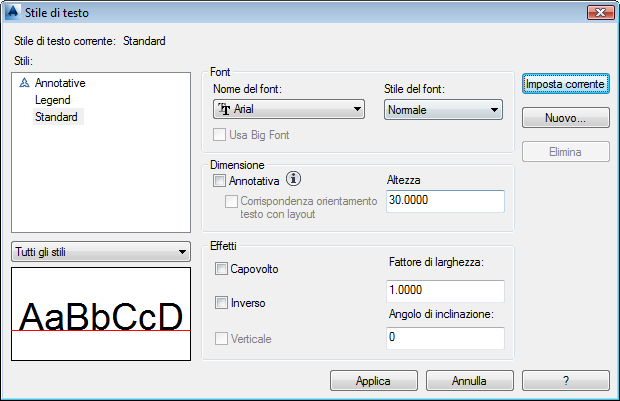

4. Nella finestra di dialogo Stile di testo, effettuare le seguenti operazioni:
   • Nell'area Dimensione, in Altezza, immettere 30.
   • Fare clic su Applica.


     Fare in modo che le dimensioni della nuova stringa di testo siano le stesse della precedente.

   • Chiudere la finestra di dialogo Stile di testo.
5. Digitare testodin e premere Invio.


   Fare clic sull'Editor blocchi e digitare testodin.

6. Nella finestra Editor blocchi, fare clic sopra la lettera "S" del contrassegno dell'annotazione.
7. Premere Invio per accettare la rotazione di default 0.
8. Nella casella di immissione testo visualizzata, digitare Speed Limit =, quindi premere Invio.


   Utilizzare i tasti Backspace e Canc per correggere il testo in caso di errore.

9. Fare clic all'esterno della casella di testo, quindi premere ESC per uscire dal comando.
10. Fare clic su Editor blocchiApri/SalvaSalva blocco.
11. Fare clic su Editor blocchiChiudiChiudi Editor blocchi.

    Viene visualizzata la finestra di dialogo Definisci il modello per le annotazioni.

12. Nella finestra di dialogo Definisci il modello per le annotazioni, fare clic su OK.
13. Salvare e chiudere la Carta.

Situazione

Nella Carta AnnotationTutorial.dwg, l'etichetta di testo descrittiva viene visualizzata sopra il limite di velocità.

Per procedere con questa esercitazione, passare alla Lezione 2: Aggiunta di etichette alle entità geografiche.
