Esercizio 2: Visualizzazione degli stili a diversi livelli di zoom

Eseguire lo zoom su scale diverse nella Carta geotopografica per visualizzare vari stili di linea.

Esercitazione video

Fare clic sul pulsante freccia nell'immagine per visualizzare la procedura di visualizzazione degli stili della strada a diversi livelli di zoom. I passaggi di questa procedura sono elencati sotto il video.

Nota:

Per questo esercizio viene utilizzata la Carta build_map1.dwg creata e modificata negli esercizi precedenti.

Come visualizzare gli stili a diversi livelli di zoom

1. Utilizzare lo strumento Zoom finestra per eseguire lo zoom in avvicinamento in modo da poter visualizzare le etichette e le linee composte. Nel file build_map1.dwg, fare clic sulla scheda Vistagruppo Navigazionemenu a discesa ZoomFinestra.
   Suggerimento:

   Più piccolo è lo zoom finestra specificato, maggiore sarà l'ingrandimento.

2. Eseguire lo zoom in allontanamento per visualizzare linee nere più sottili per le strade.
3. Continuare ad eseguire lo zoom in allontanamento finché le strade non saranno più visualizzate.
4. Salvare la Carta geotopografica.

Situazione

Nella Carta geotopografica, alle strade è applicato il tema che ne consente una visualizzazione appropriata a diversi livelli di zoom.

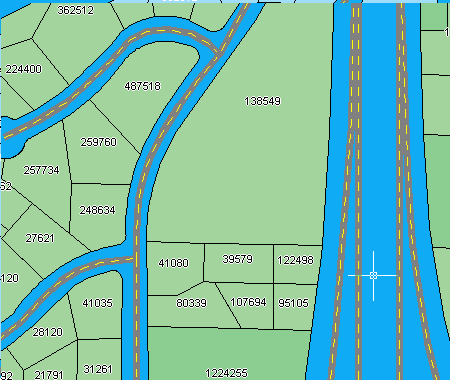

Con una scala 1:10000, le strade vengono visualizzate con lo stile composto.

Per procedere con questa esercitazione, passare alla Lezione 4: Creazione delle entità geografiche della Carta topografica.
